Allmatic B2VR PROX - Page 11

ITA ENG FRA ESP DEU POR
3 / 4
6-1622294 rev 2 04/05/2015

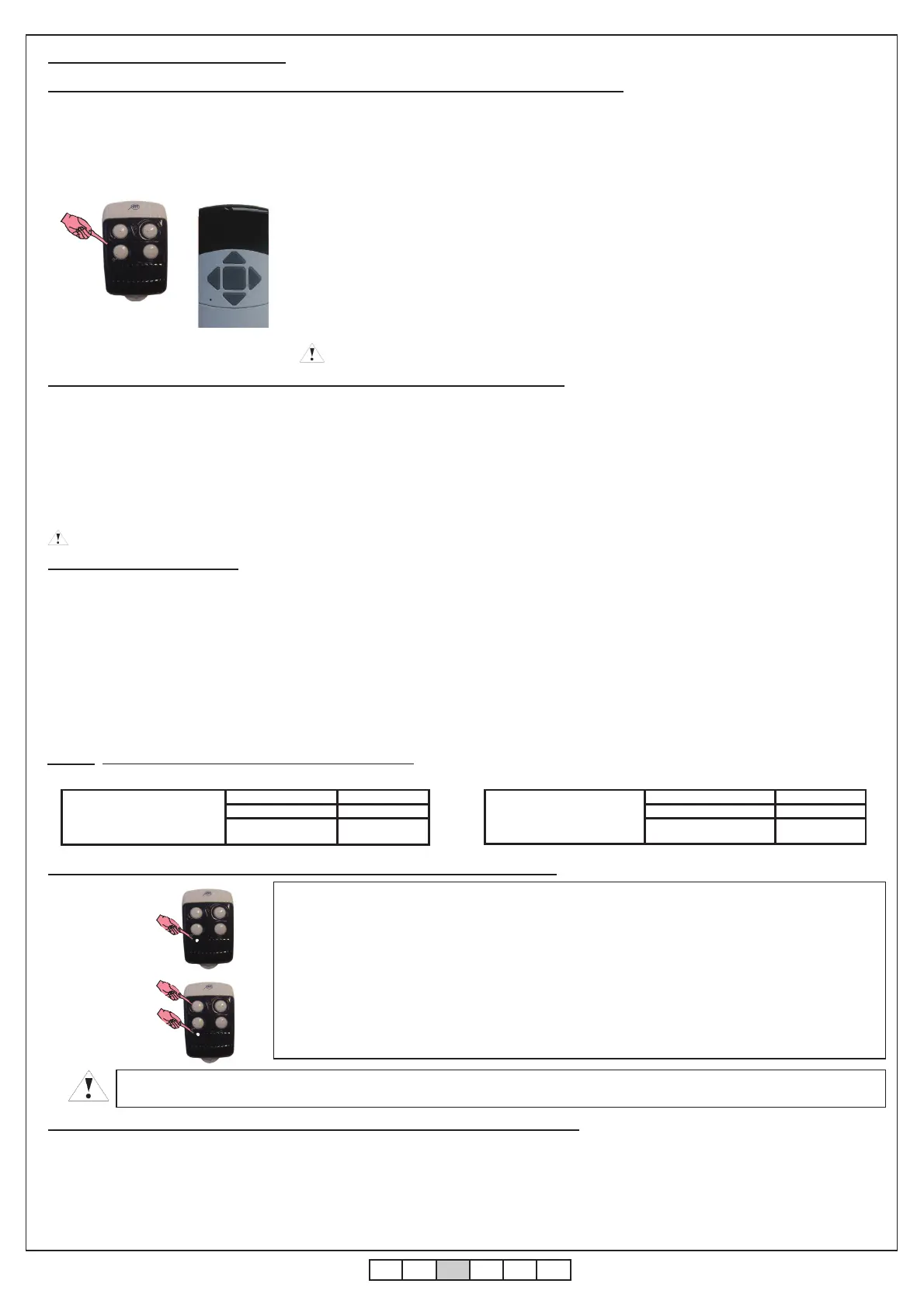

1. Ouverture de la mémoire: pour ouvrir la mémoire par émetteur, faire référence aux notices de la télécommande. Une fois ouverte la mémoire
de l’armoire de commande, ce dernier le signale en allumant la led rouge M1
2. Choisir par la même procédure du point 6.1 au quel moteur associer le nouveau émetteur (M1, M2, M1 + M2)
3. Appuyer sur la touche “a” ou “a1” de l’émetteur. L’armoire de commande mémorise automatiquement aussi la touche “b” ou ”b1” et la touche“c”
pour la série CLARUS (“a” ou “a1” comme touche “ouvre” ,“b” ou “b1” comme touche “ferme” et “c” comme touche “stop”). La centrale signale la
mémorisation du canal par deux clignotements si le canal n’était pas mémorisé et un si le canal était déjà appris.
4. Une fois que le canal a été mémorisé,l’armoire de commande retourne en modalité de fonctionnement normal.
Si pendant l’apprentissage aucun signal n’est pas transmis dans vingt secondes,l’armoire de commande sort automatiquement de la modalité
d’apprentissage
L’armoire de commande B2VR PROX (si équipé de récepteur radio) peut être contrôlé par tous les émetteurs Allmatic de la série B.RO 433 MHz,
et de la série CLARUS. Dans la carte il y a une touche, d’apprentissage ( LEARN) par le quel il est possible de sélectionner sur quel moteur
mémoriser l’émetteur.
La première pression de la touche LEARN fait allumer la led M1 et permet d’associer un émetteur au moteur 1, la deuxième led M2 pour associer
un émetteur au moteur 2 et la troisième fait allumer toutes les deux led pour la mémorisation d’un émetteur qui contrôle tous les deux moteurs
M1+M2. Une quatrième pression de la touche fait sortir de la modalité d’apprentissage.
6. Apprentissage d’un émetteur
1. Appuyer et relâcher la touche d’apprentissage (LEARN) présente sur la carte en
sélectionnant où mémoriser le canal de l’émetteur; la relative led rouge s’allume.
2. Appuyer sur la touche “a” ou “a1” de l’émetteur . L’armoire de commande mémorise
automatiquement aussi la touche “b” ou ”b1” et la touche “c” pour la série CLARUS (“a” ou
“a1” comme touche “ouvre” ,“b” ou “b1” comme touche “ferme ” et “c” comme touche
“stop”). L’armoire de commande signale la mémorisation du canal par deux clignotements si
le canal n’était pas mémorisé et un si le canal était déjà appris.
3. Une fois que le canal a été mémorisé,l’armoire de commande retourne en modalité de
fonctionnement normal. Si pendant l’apprentissage aucun signal n’est pas transmis dans
vingt secondes,l’armoire de commande sort automatiquement de la modalité
a
b
c
a b
a 1 b 1
6.1. Apprentissage d’un émetteur par la touche d’apprentissage LEARN de la carte
MODALITE’ DIRECTE
(Activation avec
3 clignotements )
“a”o “a1” ouvre
“b”o “b1” ferme
“c”
(seulement CLARUS)
stop
MODALITE’ INVERSE
(Activation avec
2 clignotements )
“a”ou “a1” ferme
“b”ou “b1” ouvre
“c”
(seulement CLARUS)
ferme
6.4. Effacement d’un émetteur de la mémoire d’un armoire de commande
EFFACEMENT émetteur série B.ro:
1) Appuyer sur la touche cachée “e” présent dans l’émetteur; la led M1 s’allume. Cette opération équivaut à
appuyer la touche d’apprentissage ( LEARN) mais sans devoir accéder à l’armoire de commande.
2) Appuyer au même temps pour quelques secondes sur la touche cachée “a” de la télécommande à effacer
(“e”+”a”). L’armoire de commande signale que l’effacement est fait par 4 clignotements prolongés. Ensuite,
l’armoire de commande retourne en modalité de fonctionnement normal.
Cette procédure efface complètement l’émetteur de l’armoire de contrôle.
EFFACEMENT émetteur série CLARUS:
Pour effectuer l’effacement d’un canal ou de l’entière télécommande, on doit accéder au menu interne de la
télécommande. Pour faire ça faire référence aux notices de l’émetteur.
Attention: Ne pas utiliser cette procédure en présence de plusieurs centrales en fonction , car l’ouverture de la mémoire
arriverait pour tous les dispositifs où le canal est mémorisé. En ce cas couper l’alimentation des centrales pas intéressées.
APPUYER SUR la
touche cachée “e”
APPUYER au même
temps sur la touche
cachée “e”+ la touche
“a
”
e
a b
a 1 b 1
e
a b
a 1 b 1
Il est possible à tout moment, de régler les valeurs de fabrication en faisant une mise à zéro de la carte. Cette opération cause aussi l’effacement des
tous les émetteurs. Cette opération doit être effectuée toujours avec l’automatisme fermé et arrêté. Pour la mise à zéro de la carte il suffira:
1. Couper l’alimentation de la carte.
2. Maintenir appuyé la touche de l’apprentissage.
3. Alimenter la carte et maintenir toujours appuyée la touche de l’auto apprentissage . Après environ 5 secondes, les led M1 et M2 commencent
à clignoter,
4. Relâcher donc la touche de l’apprentissage.
5. Au moment de l’extinction des led, toutes les télécommandes sont effacés et sont réinstallés les paramètres de défaut.
6.5. Effacement total de la mémoire et réinitialisation des paramètres d’usine
6.2. Apprentissage des successifs émetteurs par un émetteur déjà appris.
Cette option permet d’inverser la fonctionnalité des touches des émetteurs de la série B.RO. ou CLARUS: on peut passer:
De la modalité directe ( “a” ou “a1”=>mouvement ouvre, “b” ou “b1”=>mouvement ferme, c=>stop seulement pour CLARUS)
À la modalité inverse ( “a” ou “a1”=>mouvement ferme, “b” o “b1”=>mouvement ouvre , c=>stop seulement pour CLARUS)
De défaut l’armoire de contrôle est réglé en modalité directe. Pour passer à la modalité inverse , avec l’armoire alimentée et le moteurs arrêtés, il
suffira de:
1. Appuyer et maintenir appuyée la touche LEARN
2. Maintenir appuyée la touche LEARN changer l’état du Dip.1
3. L’armoire émet 2 clignotements
4. Relâcher la touche LEARN et le Dip.1 dans la position désirée.
Pour retourner à la modalité directe répéter la procédure : cette fois cependant l’armoire de contrôle émettra 3 clignotements.
NOTE: la modalité inverse n’a pas effet sur les touches câblées.
La modification a effet sur TOUS les émetteurs déjà mémorisés, et que seront mémorisés de suite.
6.3. Inversion des touches.
Attention à l’état d’inversion des touches (voir paragraphe 6.3)
Attention à l’état d’inversion des touches (voir paragraphe 6.3)
