2/8
6-1622111 rev.1 18/09/2012

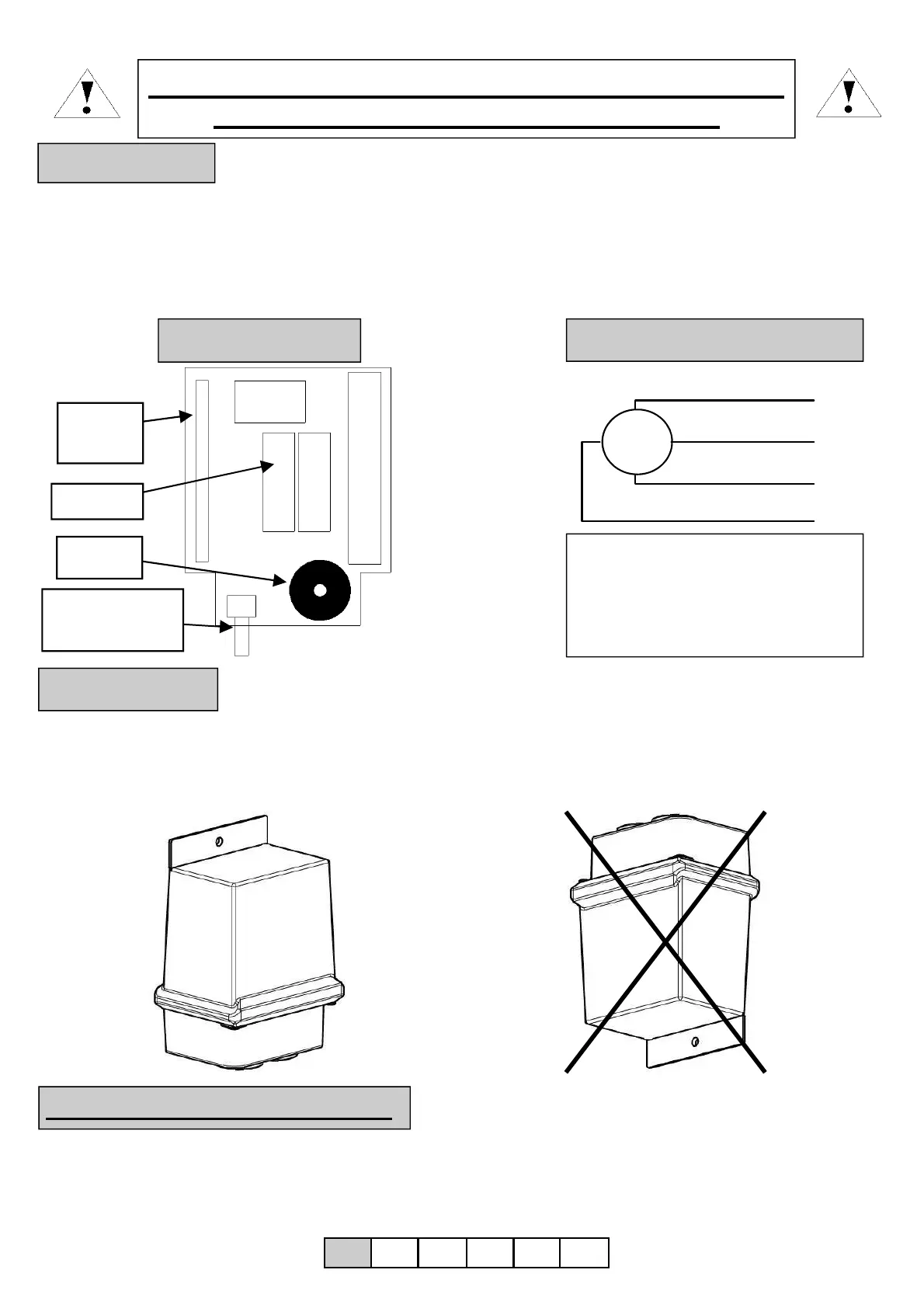

La centralina “MICRO CAP SENS” è stata studiata per essere utilizzata con tapparelle e tende da sole.
Questa unità di controllo contiene un ricevitore radio per il comando a distanza con trasmettitori (Tx tipo
CLARUS e B.RO) e al sensore radio (tipo WINDUO RADIO). La centralina è stata realizzata di piccole
dimensioni per potere essere installata a l’interno dei box delle tapparelle o a l’esterno (rispettando
l’orientamento delle centralina). Per semplificare l’installazione, l’alimentazione 230Vac est fornita con tre
cavi ed è possibile collegare un motore con una potenza massima di 500W ai cavi uscenti dalla centralina.
ATTENZIONE: NON INSTALLARE LA CENTRALINA
PRIMA DI AVERE LETTO LE ISTRUZIONI
1. Introduzione
3. Connessioni elettriche
I relé vengono attivati con un comando « UP » o « DOWN » e vengono disattivati premendo il tasto
« STOP » o dando un comando nel senso opposto, UP quando l’automazione scende o viceversa.
Attenzione: Le funzioni salita/discesa
dipendono dall’orientamento del
motore. Se ad un comando di salita
(up) corrisponde una discesa (down),
sarà necessario invertire il cavo
marrone (salita) e nero (discesa).
M
SALITA/ MARRONE
DISCESA / NERO
COMUNE / BLU
GND / VERDE-GIALLO
Modulo
Radio
Buzzer
Relè 7A
Pulsante di
apprendimento
2. Configurazione
4. Installazione
5. Modalità di attivazione dei relè
Per un’installazione esterna, è di fondamentale importanza rispettare l’orientamento della centralina.
L’installazione corretta è con i cavi di alimentazione e del motore uscenti dal basso come riportato sul box.
Installazione corretta
Installazione NON corretta
