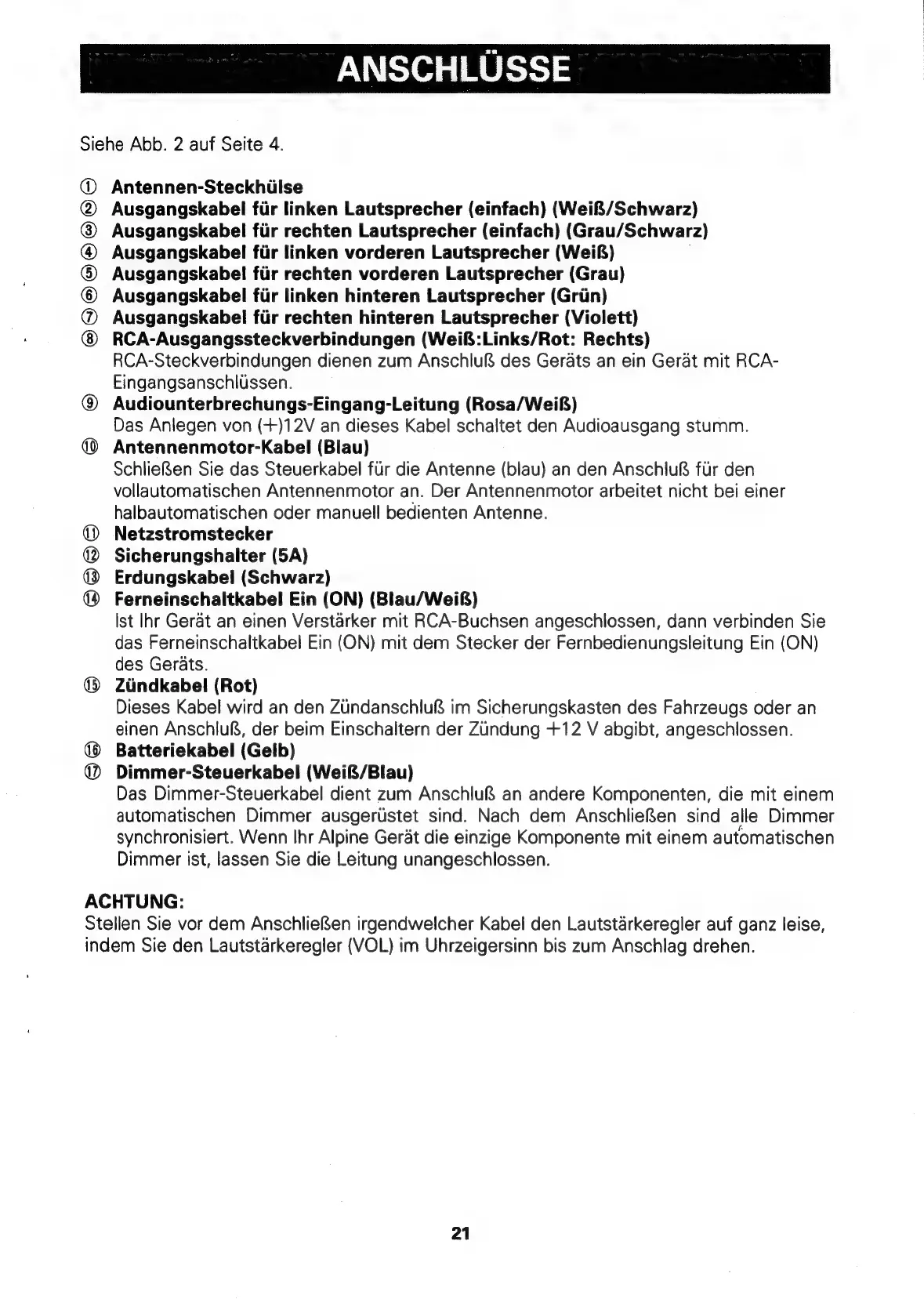

ANSCHLUSSE
Siehe Abb. 2 auf Seite 4.
Antennen-Steckhilse
Ausgangskabel fiir linken Lautsprecher (einfach) (Weif/Schwarz)
Ausgangskabel fiir rechten Lautsprecher (einfach) (Grau/Schwarz)
Ausgangskabel fir linken vorderen Lautsprecher (Weif)
Ausgangskabel fiir rechten vorderen Lautsprecher (Grau)
Ausgangskabel fiir linken hinteren Lautsprecher (Griin)
Ausgangskabel fiir rechten hinteren Lautsprecher (Violett)
RCA-Ausgangssteckverbindungen (Wei8:Links/Rot: Rechts)
RCA-Steckverbindungen dienen zum Anschluf§ des Gerats an ein Gerat mit RCA-
Eingangsanschlussen.
Audiounterbrechungs-Eingang-Leitung (Rosa/Weif)
Das Anlegen von (+)12V an dieses Kabel schaltet den Audioausgang stumm.
Antennenmotor-Kabel (Blau)
SchliefSen Sie das Steuerkabel fur die Antenne (blau) an den Anschluf flr den
vollautomatischen Antennenmotor an. Der Antennenmotor arbeitet nicht bei einer
halbautomatischen oder manuell bedienten Antenne.
Netzstromstecker
Sicherungshalter (5A)
Erdungskabel (Schwarz)
Ferneinschaltkabel Ein (ON) (Blau/WeiB8)
Ist Ihr Gerat an einen Verstarker mit RCA-Buchsen angeschlossen, dann verbinden Sie
das Ferneinschaltkabel Ein (ON) mit dem Stecker der Fernbedienungsleitung Ein (ON)
des Gerats.
Ziindkabel (Rot)
Dieses Kabel wird an den Zundanschluf§ im Sicherungskasten des Fahrzeugs oder an
einen Anschlufg, der beim Einschaltern der Zundung +12 V abgibt, angeschlossen.
Batteriekabel (Gelb)
Dimmer-Steuerkabel (Weif/Blau)
Das Dimmer-Steuerkabel dient zum Anschluf§ an andere Komponenten, die mit einem
automatischen Dimmer ausgerustet sind. Nach dem Anschlieen sind alle Dimmer
synchronisiert. Wenn Ihr Alpine Gerat die einzige Komponente mit einem automatischen
Dimmer ist, lassen Sie die Leitung unangeschlossen.
OQOQOSLHO
eo ©
Saeo
@
KE)
ACHTUNG:
Stellen Sie vor dem AnschliefSen irgendwelcher Kabel den Lautstarkeregler auf ganz leise,
indem Sie den Lautstarkeregler (VOL) im Uhrzeigersinn bis zum Anschlag drehen.
21
