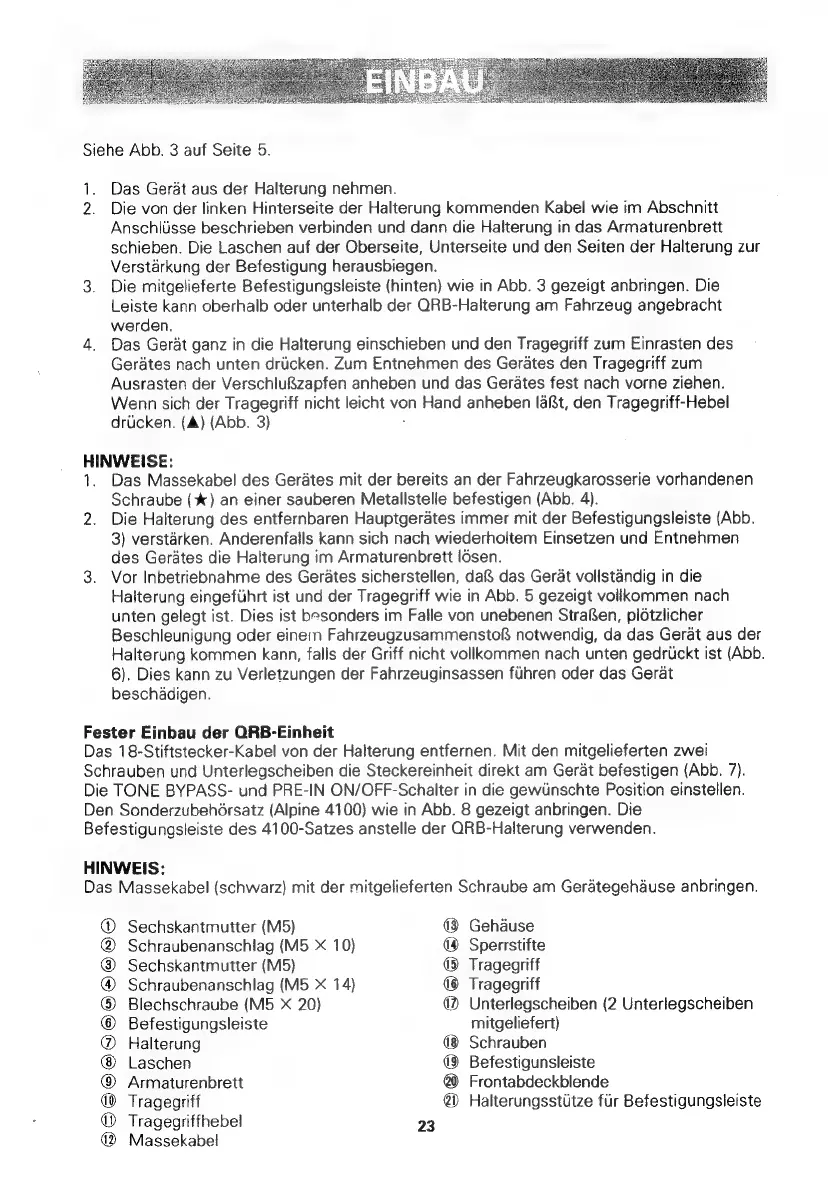

Alpine 7289M - Page 23

Siehe Abb. 3 auf Seite 5.
1. Das Gerat aus der Halterung nehmen.
Die von der linken Hinterseite der Halterung kommenden Kabel wie im Abschnitt
Anschliisse beschrieben verbinden und dann die Halterung in das Armaturenbrett
schieben. Die Laschen auf der Oberseite, Unterseite und den Seiten der Halterung zur
Verstarkung der Befestigung herausbiegen.
3. Die mitgelieferte Befestigungsleiste (hinten) wie in Abb. 3 gezeigt anbringen. Die
Leiste kann oberhalb oder unterhalb der QRB-Halterung am Fahrzeug angebracht
werden.
4. Das Gerat ganz in die Halterung einschieben und den Tragegriff zum Einrasten des
Gerates nach unten drucken. Zum Entnehmen des Gerates den Tragegriff zum
Ausrasten der Verschlu&zapfen anheben und das Gerates fest nach vorne ziehen.
Wenn sich der Tragegriff nicht leicht von Hand anheben lat, den Tragegriff-Hebel
drucken. (A) (Abb. 3)
HINWEISE:
1. Das Massekabel des Gerates mit der bereits an der Fahrzeugkarosserie vorhandenen
Schraube (*) an einer sauberen Metallstelle befestigen (Abb. 4).
2. Die Halterung des entfernbaren Hauptgerates immer mit der Befestigungsleiste (Abb.
3) verstarken. Anderenfalls kann sich nach wiederholtem Einsetzen und Entnehmen
des Gerates die Halterung im Armaturenbrett losen.
3. Vor Inbetriebnahme des Gerates sicherstellen, da& das Gerat vollstandig in die
Halterung eingefuhrt ist und der Tragegriff wie in Abb. 5 gezeigt vollkommen nach
unten gelegt ist. Dies ist besonders im Falle von unebenen Strasen, plotzlicher
Beschleunigung oder einem Fahrzeugzusammensto notwendig, da das Gerat aus der
Halterung kommen kann, falls der Griff nicht vollkommen nach unten gedrickt ist (Abb.
6). Dies kann zu Verletzungen der Fahrzeuginsassen fihren oder das Gerat
beschadigen.
Fester Einbau der QRB-Einheit
Das 18-Stiftstecker-Kabel von der Halterung entfernen. Mit den mitgelieferten zwei
Schrauben und Unterlegscheiben die Steckereinheit direkt am Gerat befestigen (Abb. 7).
Die TONE BYPASS- und PRE-IN ON/OFF-Schalter in die gewiinschte Position einstellen.
Den Sonderzubehérsatz (Alpine 4100) wie in Abb. 8 gezeigt anbringen. Die
Befestigungsleiste des 4100-Satzes anstelle der QRB-Halterung verwenden.
HINWEIS:
Das Massekabel (schwarz) mit der mitgelieferten Schraube am Gerategehduse anbringen.
@® Sechskantmutter (M5) 3 Gehause
@ Schraubenanschlag (M5 X 10) @® Sperrstifte
@ Sechskantmutter (M5) ® Tragegriff
@ Schraubenanschlag (M5 X 14) @ Tragegriff
® Blechschraube (M5 X 20) @ Unterlegscheiben (2 Unterlegscheiben
© Befestigungsleiste mitgeliefert)
@ Halterung @® Schrauben
Laschen @ Befestigunsleiste
@ Armaturenbrett @ Frontabdeckblende
Tragegriff @ Halterungsstitze fur Befestigungsleiste
@ Tragegriffhebel 23
@ Massekabe!
