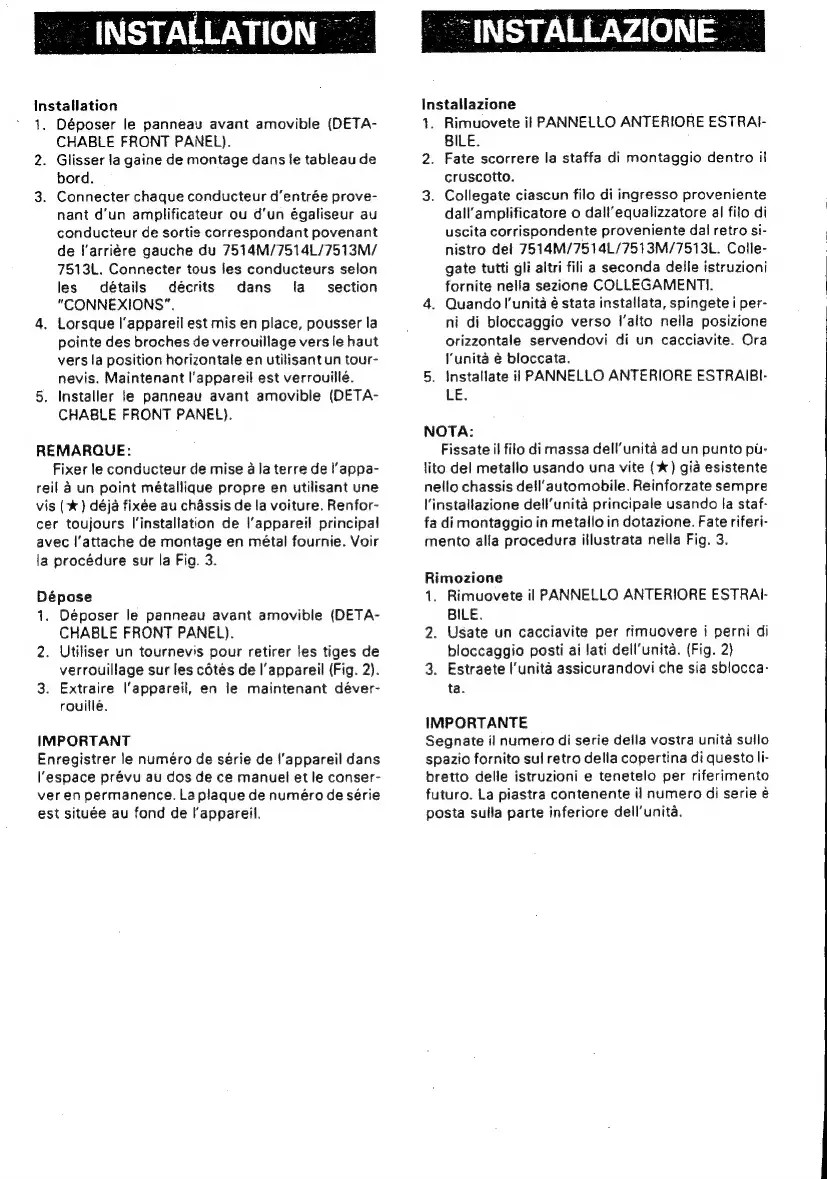

INSTALLATION
installation
1.
Déposer
le
panneau
avant
amovible
(DETA-
CHABLE
FRONT
PANEL).
2.
Glisser
la
gaine
de
montage
dans
le
tableau
de
bord.
3.
Connecter
chaque
conducteur
d’entrée
prove-
nant
d'un
amplificateur
ou
d’un
égaliseur
au
conducteur
de
sortie
correspondant
povenant
de
‘arriére
gauche
du
7514M/7514L/7513M/
7513L.
Connecter
tous
les
conducteurs
selon
les
détails décrits
dans
ta
section
“CONNEXIONS”.
4.
Lorsque
l’appareil
est
mis
en
place,
pousser
la
pointe
des
broches
de
verrouillage
vers
fe
haut
vers
la
position
horizontale
en
utilisant
un
tour-
nevis.
Maintenant
l'appareil
est
verrouillé.
5.
Installer
je
panneau
avant
amovible
(DETA-
CHABLE
FRONT
PANEL).
REMARQUE:
Fixer
le
conducteur
de
mise
a
la
terre
de
l/'appa-
reil
a
un
point
métallique
propre
en
utilisant
une
vis
(*)
déja
fixée
au
chassis
de
la
voiture.
Renfor-
cer
toujours
l'installation
de
l'appareil
principal
avec
|’attache
de
montage
en
métal
fournie.
Voir
1a
procédure
sur
la
Fig.
3.
Dépose
1.
Déposer
le
panneau
avant
amovible
(DETA-
CHABLE
FRONT
PANEL).
2.
Utiliser
un
tournev's
pour
retirer
les
tiges
de
verrouillage
sur
les
cdtés
de
l'appareil
(Fig.
2).
3.
Extraire
l'appareil,
en
le
maintenant
déver-
rouillé.
IMPORTANT
Enregistrer
le
numéro
de
série
de
{‘appareil
dans
espace
prévu
au
dos
de
ce
manuel
et
le
conser-
ver
en
permanence.
La
plaque
de
numéro
de
série
est
situee
au
fond
de
l'appareil.
Installazione
1.
Rimuovete
if
PANNELLO
ANTERIORE
ESTRAI-
BILE.
2.
Fate
scorrere
la
staffa
di
montaggio
dentro
il
cruscotto.
3.
Collegate
ciascun
filo
di
ingresso
proveniente
dall‘amplificatore
o
dall’equalizzatore
al
filo
di
uscita
corrispondente
proveniente
dal
retro
si-
nistro
del
7514M/7514L/7513M/7513L.
Colle-
gate
tutti
gli
altri
fili
a
seconda
delle
istruzioni
fornite
nella
sezione
COLLEGAMENTI.
4.
Quando
l’unita
é
stata
installata,
spingete
i
per-
ni
di
bloccaggto
verso
I’alto
nella
posizione
orizzontale
servendovi
di
un
cacciavite.
Ora
'unita
@
bloccata.
5.
installate
ii
PANNELLO
ANTERIORE
ESTRAIBI-
LE.
NOTA:
Fissate
il
filo
di
massa
dell’unita
ad
un
punto
pt-
lito
del
metallo
usando
una
vite
(*)
gid
esistente
netlo
chassis
dell’automobile.
Reinforzate
sempre
l'installazione
dell’unita
principale
usando
Ia
staf-
fa
di
montaggio
in
metallo
in
dotazione.
Fate
riferi-
mento
alla
procedura
illustrata
nella
Fig.
3.
Rimozione
1.
Rimuovete
il
PANNELLO
ANTERIORE
ESTRAI-
BILE.
2.
Usate
un
cacciavite
per
rimuovere
i
perni
di
bloccaggio
posti
ai
lati
dell’unita.
(Fig.
2)
3.
Estraete
l’unita
assicurandovi
che
sia
sblocca-
ta.
IMPORTANTE
Segnate
il
numero
di
serie
della
vostra
unita
sullo
spazio
fornito
sul
retro
della
copertina
di
questo
li-
bretto
delle
istruzioni
e
tenetelo
per
riferimento
futuro.
La
piastra
contenente
il
numero
di
serie
é
posta
sulla
parte
inferiore
dell’unita.
