30-ES
IMPORTANTE

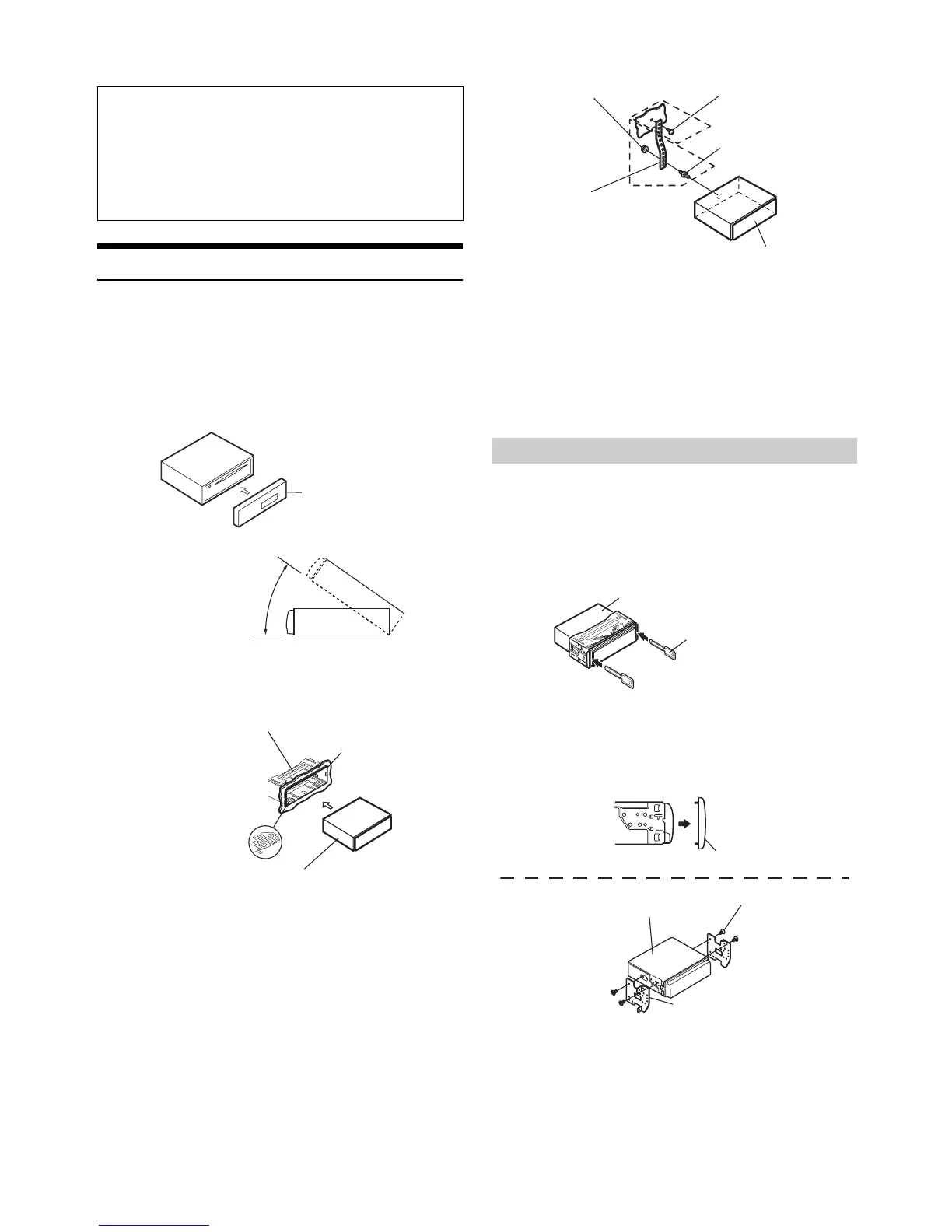

Instalación
PRUDENCIA
Cuando instale esta unidad en el vehículo, no extraiga el panel
frontal desmontable.
Si lo hace durante la instalación, podría presionar demasiado y
deformar la placa de metal que lo sujeta.
Monte la unidad principal en un ángulo de 35 grados en relación
con el plano horizontal, desde atrás hacia adelante.
1
Extraiga el manguito de montaje de la unidad principal
(Consulte “Retirada” en la página 30).
* Si el manguito de montaje instalado en el salpicadero está flojo, las
placas de presión pueden doblarse un poco para solventar el
problema.
2
Refuerce la unidad principal con la cinta de montaje
metálica (no suministrada). Fije el cable de tierra de la
unidad en un punto metálico limpio.
Conecte cada conector de entrada del amplificador al conector
de salida correspondiente procedente de la parte posterior
izquierda del CDE-141/CDE-140. Conecte todos los demás
conectores del CDE-141/CDE-140 de acuerdo con las
instrucciones descritas en la sección CONEXIONES.
Nota
• Para el tornillo con la marca “
*
”, utilice un tornillo adecuado para el
punto de montaje elegido.
3
Deslice el CDE-141/CDE-140 hacia el interior del
salpicadero. Eso permite asegurarse de que la unidad
queda correctamente fijada y no se saldrá
accidentalmente del salpicadero. Instale el panel frontal
desmontable.
1
Extraiga el panel frontal desmontable.
2
Inserte las llaves de soporte en la unidad junto a las guías
a cada lado. La unidad se puede extraer ahora del
manguito de montaje.
3
Tire de la unidad hacia afuera, manteniéndola
desbloqueada mientras tanto.
VEHÍCULO JAPONÉS
Anote el número de serie de la unidad en el espacio
proporcionado a continuación y consérvelo como registro
permanente. La placa del número de serie se encuentra en la base
de la unidad.
NÚMERO DE SERIE: [ ]
FECHA DE INSTALACIÓN: [ ]
INSTALADOR: [ ]
LUGAR DE ADQUISICIÓN: [ ]
