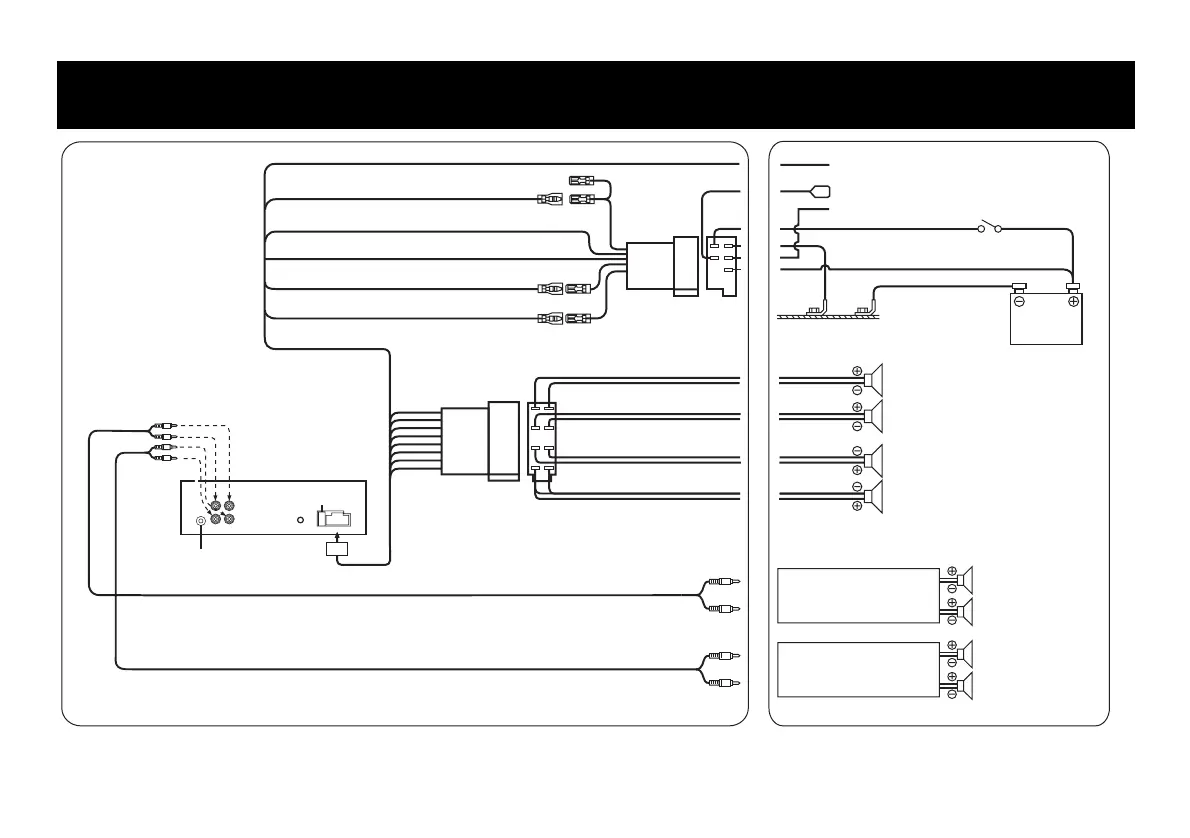

Alpine CDE-171R - Conexiones; Collegamenti; Anslutningar

20
01.05CDE171R-QRG.fm
ALPINE CDE-171R 68-21627Z69-A (ES/IT/SE)
A la antena eléctrica/All’antenna automatica/
Till motorantenn
Al cable de iluminación del conjunto de instrumentos/
Al cavo dell’illuminazione della plancia portastrumenti/
Till instrumentklustrets belysningsledning
Ignition Key
(Amarillo) / (Giallo) / (Gul)
(Verde/Negro) / (Verde/Nero) / (Grön/Svart)
(Blanco) / (Bianco) / (Vit)
(Blanco/Negro) / (Bianco/Nero) / (Vit/Svart)
(Violeta/Negro) / (Viola/Nero) / (Violett/Svart)
Battery
Speakers
Rear Left
Front Left
Front Right
Rear Right
Front
Speakers
(Verde) / (Verde) / (Grön)
Al amplificador/A un amplificatore/Till förstärkare
Amplifier
(Naranja) / (Arancione) / (Orange) DIMMER
(Azul/Blanco) / (Blu/Bianco) / (Blå/Vit) REMOTE TURN-ON
(Rojo) / (Rosso) / (Röd) IGNITION
(Negro) / (Nero) / (Svart) GND
(Azul) / (Blu) / (Blå) POWER ANT
BATTERY
(Gris/Negro) / (Grigio/Nero) / (Grå/Svart)
(Violeta) / (Viola) / (Violett)
FUSE 10A
(Gris) / (Grigio) / (Grå)
Amplifier
Rear or Subwoofers
Antenna Receptacle
Conexiones / Collegamenti / Anslutningar
