19
01.05CDE171R-QRG.fm
ALPINE CDE-171R 68-21627Z69-A (NL/RU/PL)
2
Wanneer uw voertuig uitgerust is met de beugel,
monteer dan de lange zeskantbout op het
achterpaneel van de CDE-171R/CDE-171RR/
CDE-171RM/CDE-170R/CDE-170RR/CDE-170RM en
plaats het rubberen kapje op de zeskantbout.
• Voorzie voor de schroef * een goede schroef voor de
installatieplaats in het chassis.
3
Schuif de CDE-171R/CDE-171RR/CDE-171RM/
CDE-170R/CDE-170RR/CDE-170RM in het
dashboard. Dit zorgt ervoor dat het toestel stevig
op zijn plaats zit en niet per ongeluk uit het
dashboard zal vallen.
*

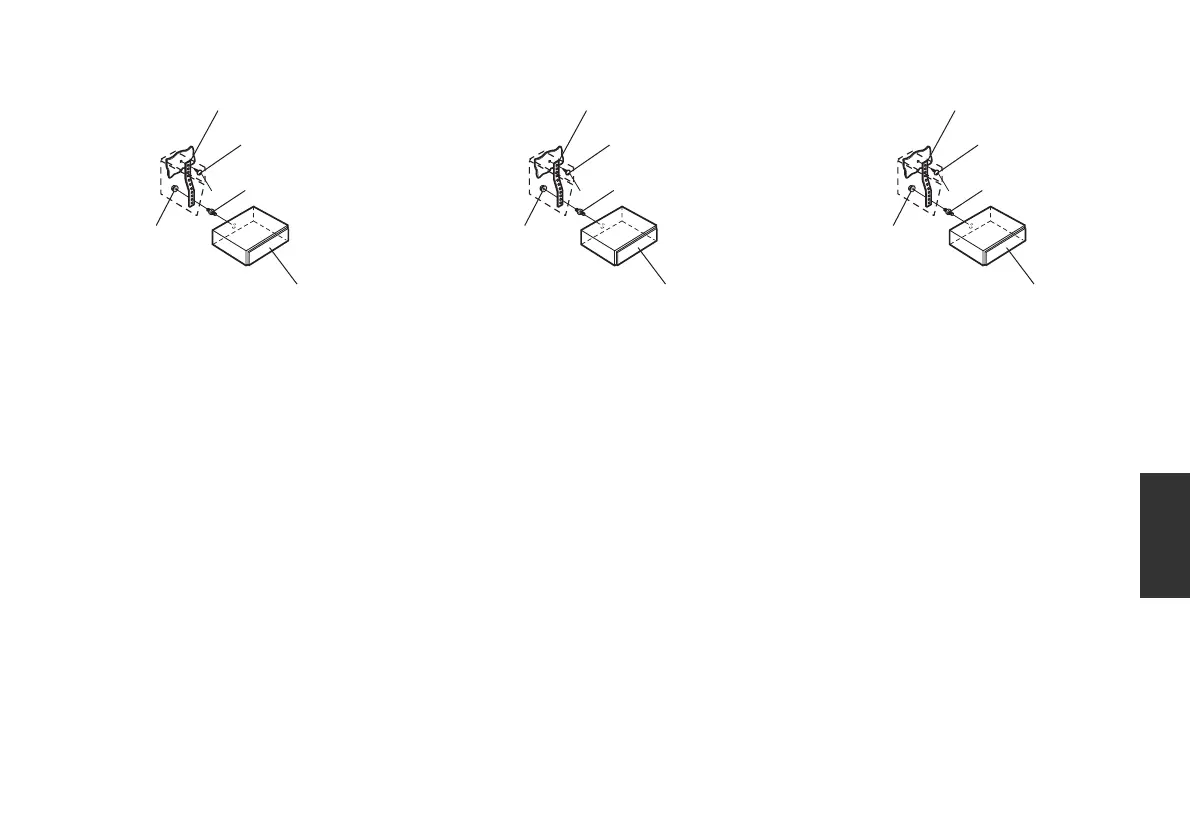

Metalen montageband
Schroef
Schroefbout
Dit toestel
Zeskantmoer (M5)
2
Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной
головкой в заднюю панель устройства
CDE-171R/CDE-171RR/CDE-171RM/CDE-170R/
CDE-170RR/CDE-170RM и наденьте на болт
резиновый колпачок
• В месте крепления к корпусу используйте
соответствующий шуруп*.
3
Вставьте устройство CDE-171R/CDE-171RR/
CDE-171RM/CDE-170R/CDE-170RR/CDE-170RM в
приборную панель. Это гарантирует
правильную фиксацию устройства и не
позволяет ему случайно выскочить из
приборной панели. Установите съемную
переднюю панель.
*
Металлическая монтажная полоса
Шуруп
Двухсторонний болт
Устройство
Шестигранная гайка
(M5)
2
Jeżeli pojazd wyposażony jest w szynę
montażową, należy wkręcić w tylny panel
radioodtwarzacza CDE-171R/CDE-171RR/
CDE-171RM/CDE-170R/CDE-170RR/CDE-170RM
długą śrubę sześciokątną i nałożyć na nią gumową
osłonę.
• Śrubę * należy dobrać do odpowiedniego otworu w
podwoziu pojazdu.
3
Wsunąć radioodtwarzacz CDE-171R/CDE-171RR/
CDE-171RM/CDE-170R/CDE-170RR/CDE-170RM
w deskę rozdzielczą. Takie postępowanie
gwarantuje pewne zamocowanie urządzenia
głównego, dzięki czemu nie wypadnie ono z deski
rozdzielczej.
*
Metalowa taśma montażowa
Śruba
Nakrętka
To urządzenie
Nakrętka
sześciokątna (M5)
