Alpine CDE-182R Quick Reference Guide

22
01.05CDE182BT-QRG.fm
ALPINE CDE-182R 68-24567Z14-A (ES/IT/SE)
2

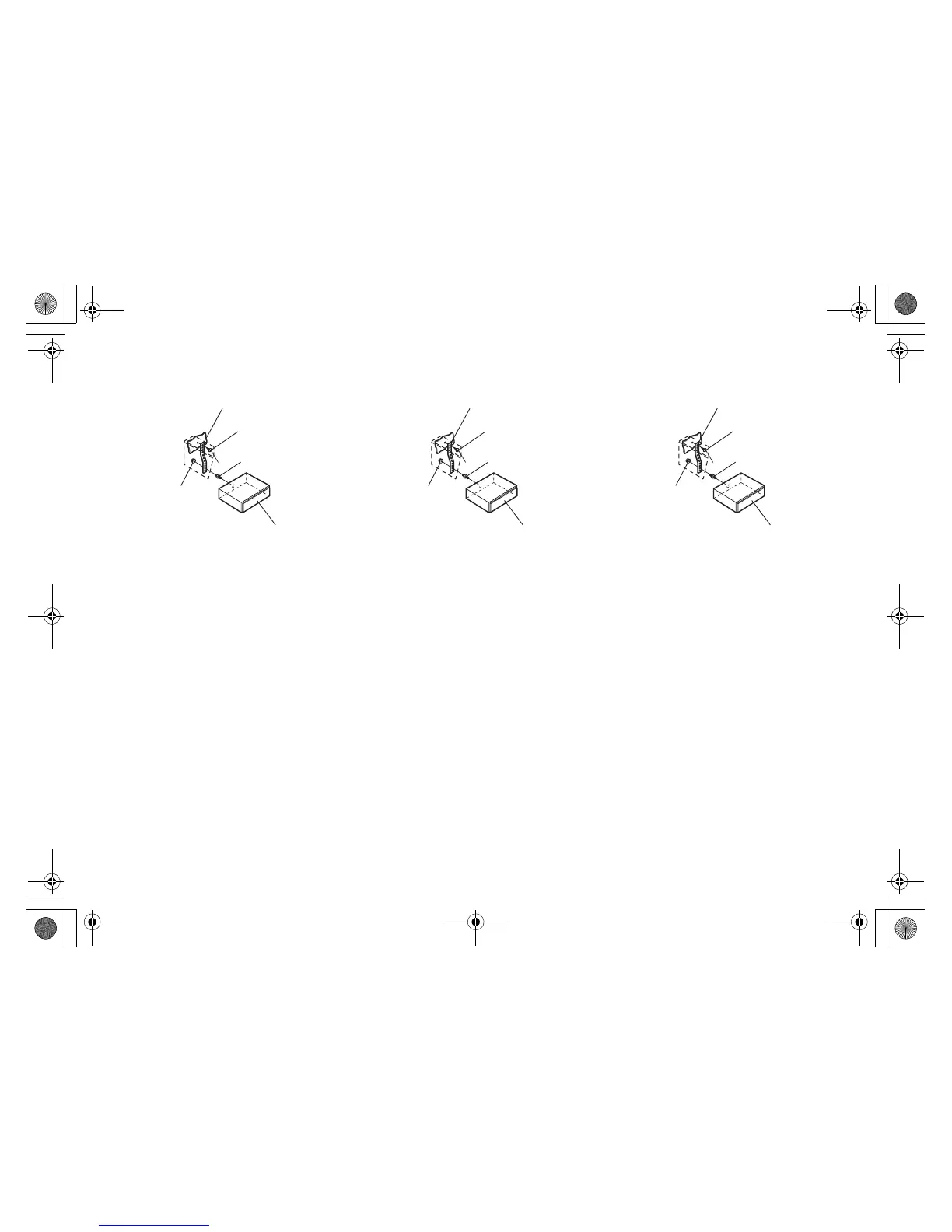

Si su vehículo posee soporte, instale el perno
hexagonal largo en el panel posterior del modelo
serie CDE-182R/CDE-181/serie CDE-180/UTE-81R y
coloque el tapón de caucho sobre dicho perno.
• A propósito del tornillo *, prepare un tornillo apropiado
al lugar de instalación del chasis.
3
Deslice el modelo serie CDE-182R/CDE-181/serie
CDE-180/UTE-81R hacia el interior del salpicadero
hasta que oiga un clic. Eso permite asegurarse de
que la unidad queda correctamente fijada y no se
saldrá accidentalmente del salpicadero.
*
Brida metálica de montaje
Tornillo
Pasador
Esta unidad
Tuerca hexagonal (M5)
2
Se il veicolo è dotato di staffa, montare il bullone
esagonale lungo sul pannello posteriore dell’unità
serie CDE-182R/CDE-181/CDE-180/UTE-81R e
applicare il cappuccio di gomma sul bullone
esagonale.
• Per la vite *, procurarsi una vite adatta all’ubicazione di
installazione nel telaio.
3
Inserire l’unità CDE-182R/CDE-181/CDE-180/
UTE-81R nel cruscotto finché non scatta in
posizione. In tal modo, si garantisce che l’unità sia
correttamente bloccata e non fuoriesca
accidentalmente dal cruscotto.
*
2
När bilen har fästet monterar du den långa
sexkantsbulten på bakpanelen av CDE-182R/
CDE-181-serien/CDE-180-serien/UTE-81R och trär
sedan på gummikåpan på sexkantsbulten.
• Som skruv * ska du använda en lämplig skruv för platsen
på chassiet där den ska monteras.
3
Skjut in CDE-182R/CDE-181-serien/CDE-180-serien/
UTE-81R i instrumentbrädan tills det klickar. Detta
garanterar att enheten fästs ordentligt och inte kan
lossna från instrumentbrädan av misstag.
*
Pinnbult
Banda di montaggio in metallo
Vite
Vite prigioniera
Questa unità
Dado esagonale (M5)
Metallbygel
Skruv
Denna enhet
Sexkantsmutter (M5)
01.00CDE182BT-QRG.book Page 22 Saturday, August 24, 2013 1:53 PM
