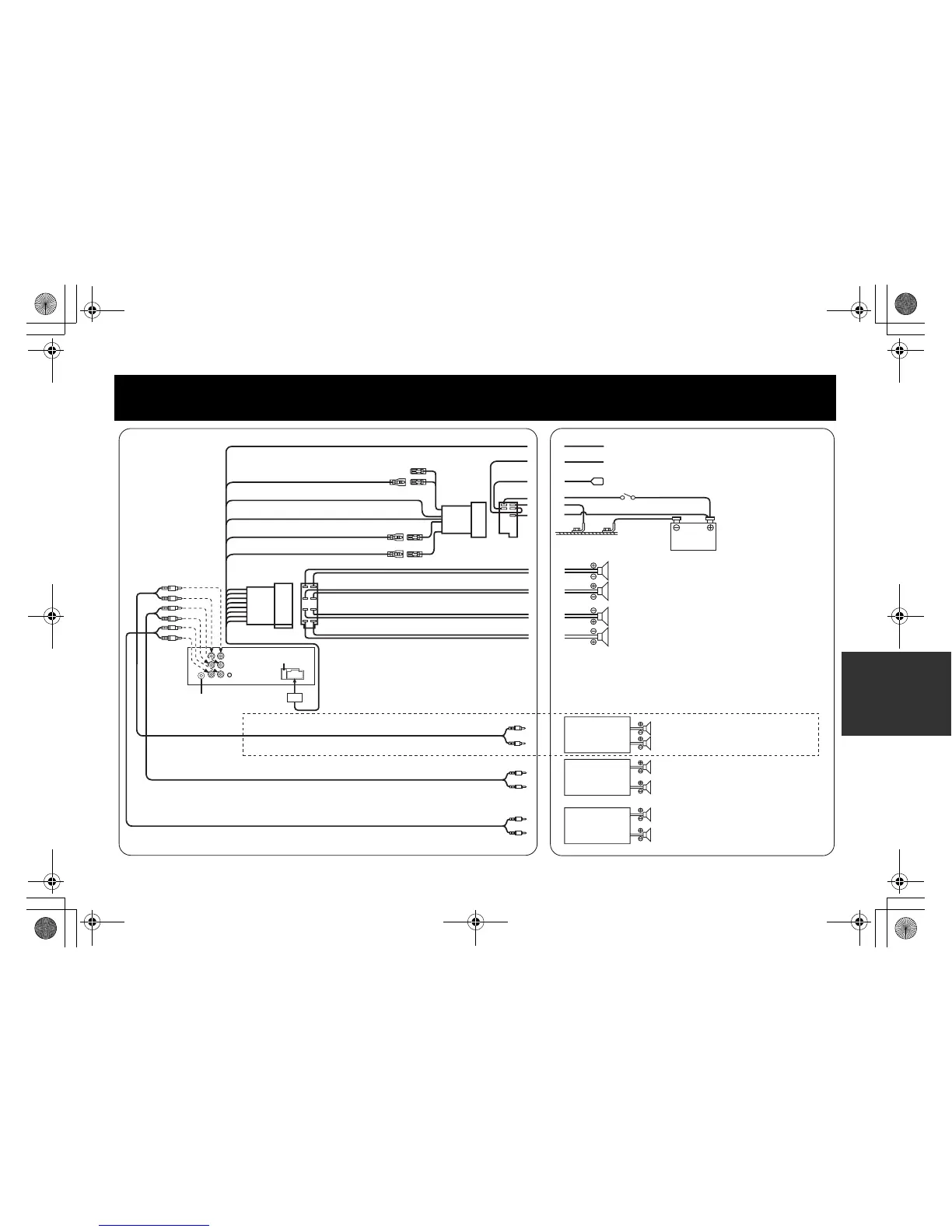

Aansluitingen / Соединения / Połączenia
Naar de verlichtingskabel van de instrumentengroep /
К выводу подсветки приборной панели /
Do podświetlenia deski rozdzielczej pojazdu
Ignition Key
(Blauw/Wit)
/
(Синий/белый)
/
(Niebiesko/Biały)
(Rood) / (Красный) / (Czerwony)
(Zwart) / (Черный) / (Czarny)
(Blauw) / (Синий) / (Niebieski)
(Geel) / (Желтый) / (Żółty)
(Groen/Zwart) / (Зеленый/черный) / (Zielono/Czarny)
(Wit/Zwart) / (Белый/черный) / (Biało/Czarny)
(Grijs) / (Серый) / (Szary)
(Paars) / (Фиолетовый) / (Fioletowy)
Battery
Speakers
Rear Left
Front Left
Front Right
Rear Right
Rear (CDE-182R only)
Speakers
(Groen) / (Зеленый) / (Zielony)
Naar automatische antenne /
К питанию антенны
/
Do anteny
Amplifier
(Oranje) / (Оранжевый) / (Pomarańczowy)
DIMMER
(Wit)/(Белый)/(Biały)
(Grijs/Zwart) / (Серый/черный) / (Szaro/Czarny)
(Paars/Zwart) / (Фиолетовый/черный) / (Fioletowo/Czarny)
REMOTE TURN-ON
IGNITION
GND
POWER ANT
BATTERY
FUSE 10A
Antenna Receptacle
Amplifier
Front (CDE-182R only)
Naar versterker / К усилителю / Do wzmacniacza
Amplifier
Front (CDE-181 Series/CDE-180 Series only)
Subwoofers (CDE-182R only)
Rear or Subwoofers (CDE-181 Series/CDE-
180 Series only)
