1

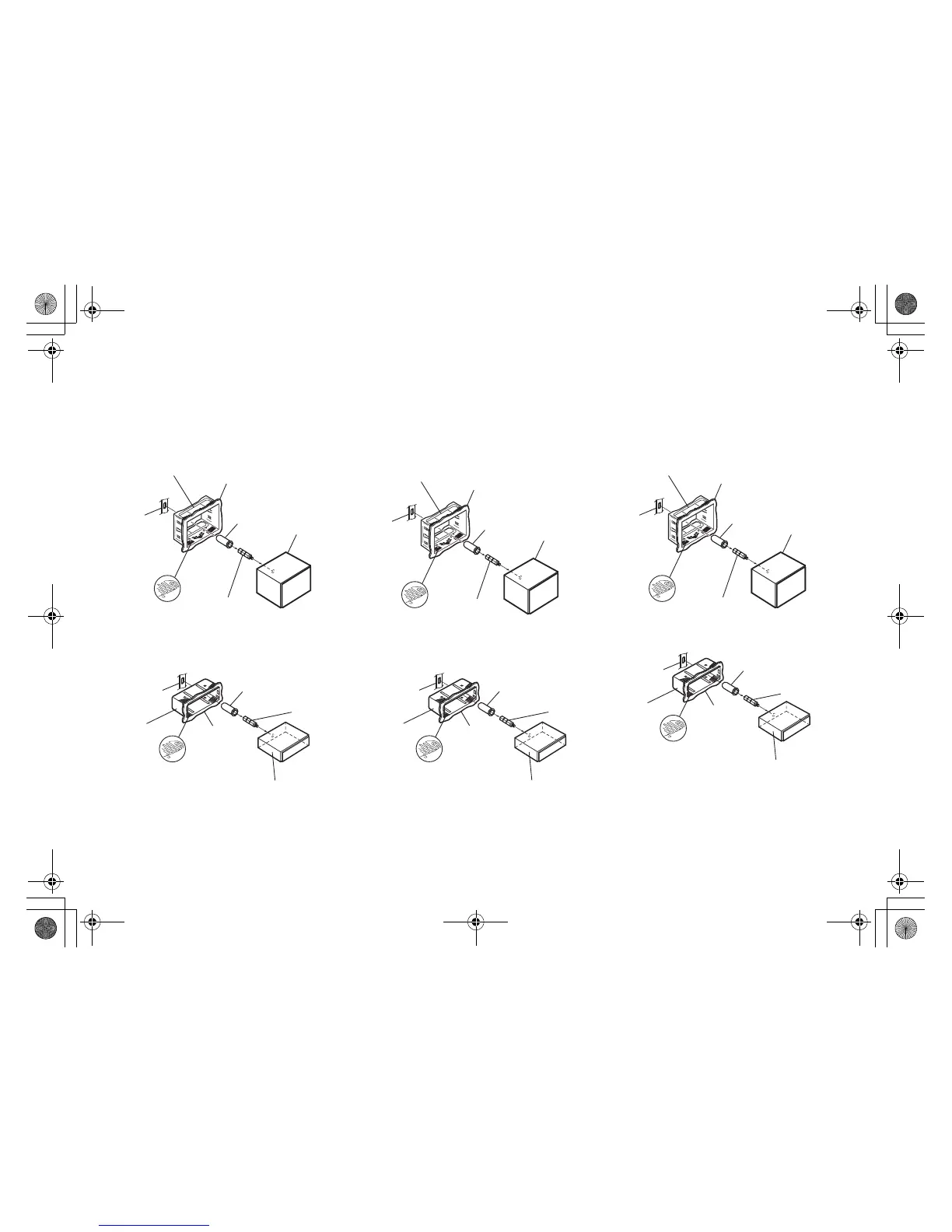

Extraiga el manguito de montaje de la unidad
principal. Deslice la funda de montaje en el
salpicadero y fíjela con las abrazaderas metálicas.
• CDE-W296BT
• CDE-195BT
* Si el manguito de montaje instalado en el salpicadero
está flojo, las placas de presión pueden doblarse un poco
para solventar el problema.
Soporte para
el montaje
Perno
hexagonal
(Incluido)
Esta unidad
Placas de presión*
Funda de caucho
(Incluida)
Funda de montaje
(Incluida)
Salpicadero
Soporte para
el montaje
Perno
hexagonal
(Incluido)
Esta unidad
Placas de presión*
Funda de caucho
(Incluida)
Funda de
montaje
(Incluida)
Salpicadero
1
Rimuovere la copertura di montaggio dall’unità
principale. Inserire la copertura di montaggio nel
cruscotto e fissarla con le maniglie metalliche.
• CDE-W296BT
• CDE-195BT
* Se la copertura di montaggio sembra allentata nel
cruscotto, piegare leggermente le piastrine di pressione
per risolvere il problema.
Supporto
Copertura di
montaggio
(in dotazione)
Cruscotto
Cappuccio di gomma
(in dotazione)
Questa unità
Piastrine di
pressione*
Bullone
esagonale
(in dotazione)
Supporto
Bullone
esagonale
(in dotazione)
Questa unità
Piastrine di pressione*
Cappuccio di
gomma (in
dotazione)
Copertura di
montaggio
(in dotazione)
Cruscotto
1
Ta bort monteringskassetten från huvudenheten.
Skjut in monteringskassetten i instrumentbrädan
och fäst den med metallbyglarna.
• CDE-W296BT
• CDE-195BT
* Om den installerade monteringskassetten är lös i
instrumentbrädan kan du åtgärda det genom att böja
tryckplåtarna något.
Hållare
Sexkantsbult
(Medföljer)
Denna enhet
Tryckplåtar*
Gummihatt
(Medföljer)
Monterings-
kassett (Medföljer)
Instrumentbräda
Hållare
Sexkantsbult
(Medföljer)
Denna enhet
Tryckplåtar*
Gummihatt
(Medföljer)
Monterings-
kassett
(Medföljer)
Instrumentbräda
