Alpine CDE-W296BT Quick Reference Guide

ALPINE CDE-195BT 68-24567Z95-A (EN/DE/FR)
37
01.05CDE195BT-QRG.fm
• Lors de la connexion des câbles au système électrique du
véhicule, il faut être conscient des composants installés en
usine (tel qu’un ordinateur de bord). Veillez à ne pas vous
raccorder à ces fils pour alimenter l’appareil. Lorsque
vous raccordez le CDE-W296BT/CDE-195BT au boîtier
à fusible, assurez-vous que le fusible du circuit désigné
pour le CDE-W296BT/CDE-195BT possède l’ampérage
approprié. Sinon, vous risquez d’endommager l’appareil
et/ou le véhicule. En cas de doute, consultez votre
revendeur Alpine.
• L’unité principale doit être fixée à moins de 35 degrés du
plan horizontal, de l’arrière vers l’avant.
• CDE-W296BT
• CDE-195BT
Moins de 35°
Moins de 35°
• Wenn Sie Anschlüsse an das elektrische System des
Fahrzeugs vornehmen, berücksichtigen Sie bitte alle
werkseitig bereits installierten Komponenten (z. B. Bord-
Computer). Zapfen Sie nicht die Leitungen solcher
Komponenten an, um dieses Gerät mit Strom zu
versorgen. Wenn Sie das CDE-W296BT/CDE-195BT an
den Sicherungskasten anschließen, achten Sie darauf,
dass die Sicherung für den Stromkreis, an den Sie das
CDE-W296BT/CDE-195BT anschließen wollen, einen
geeigneten Ampere-Wert aufweist. Andernfalls kann es zu
Schäden am Gerät und/oder am Fahrzeug kommen.
Wenden Sie sich im Zweifelsfall bitte an Ihren Alpine-
Händler.
• Der Einbauwinkel des Gerätes sollte weniger als 35 Grad
betragen.
• CDE-W296BT
• CDE-195BT
Weniger als 35°
Weniger als 35°
Installation
• When making connections to the vehicle’s electrical
system, be aware of the factory installed components (e.g.
on-board computer). Do not tap into these leads to
provide power for this unit. When connecting the
CDE-W296BT/CDE-195BT to the fuse box, make sure the
fuse for the intended circuit of the CDE-W296BT/
CDE-195BT has the appropriate amperage. Failure to do
so may result in damage to the unit and/or the vehicle.
When in doubt, consult your Alpine dealer.

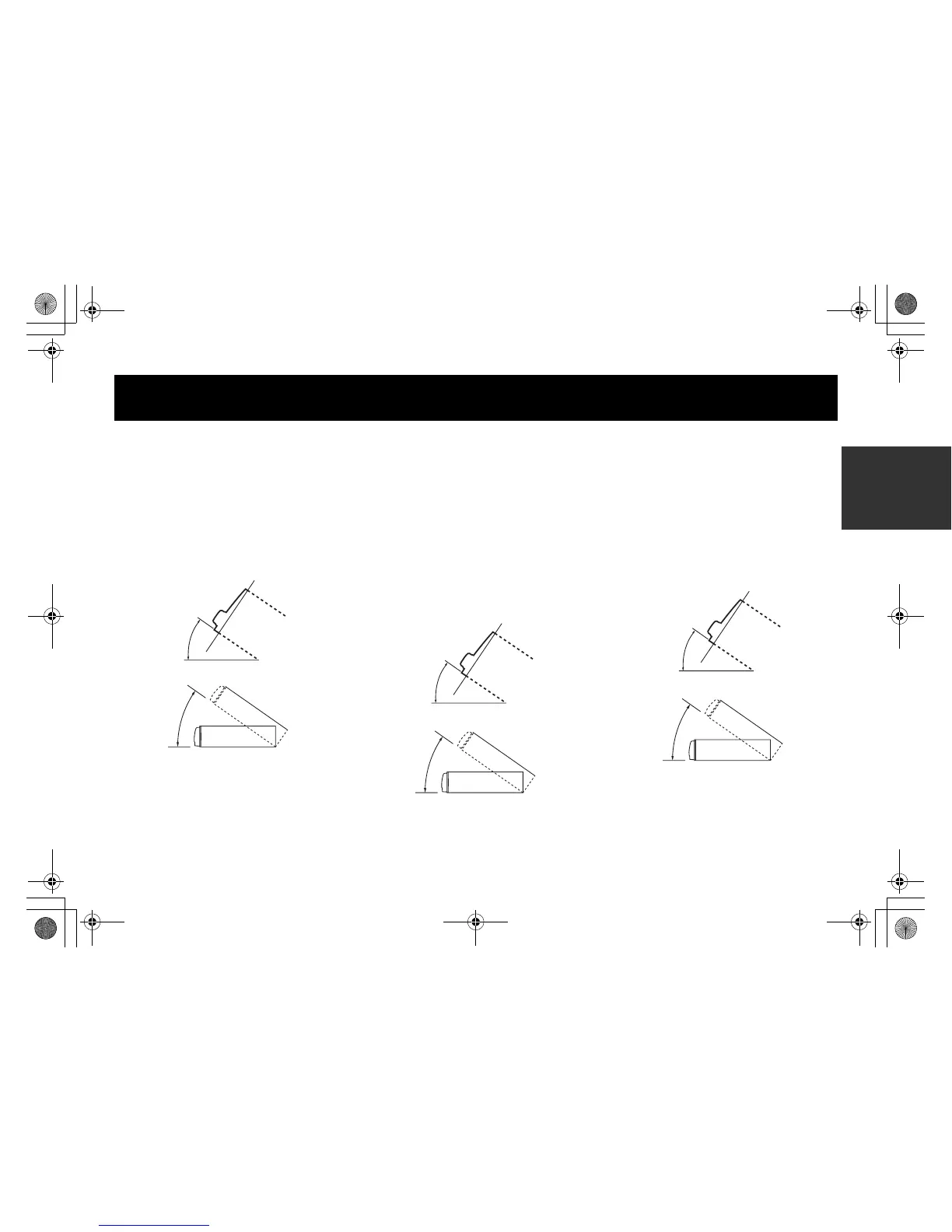

• The main unit must be mounted within 35 degrees of the
horizontal plane, back to front.
• CDE-W296BT
• CDE-195BT
Less than 35°
Less than 35°
01.00CDE195BT-QRG.book Page 37 Thursday, September 11, 2014 3:15 PM

Alpine CDE-W296BT Specifications

General

MP3 playback	Yes
Audio formats supported	AAC, MP3, WMA
FM band range	87.5 - 108 MHz
LW band range	153 - 281 kHz
Supported radio bands	FM, LW, MW
Preset stations quantity	30
DIN size	2 DIN
Output power	200 W
RDS features	AF, CT, EON, PTY, TA, TP
Product color	Black
Disc types supported	CD, CD-R, CD-RW
Audio output channels	4.0 channels
Equalizer bands quantity	9
Maximum power per channel	50 W
Signal-to-Noise Ratio (SNR)	105 dB
Display type	LCD
On Screen Display (OSD) languages	DEU, DUT, ENG, ESP, FRE, ITA, RUS
Bluetooth version	2.1+EDR
Bluetooth profiles	A2DP, AVRCP, HFP, HSP, OPP, PBAP, SPP
Key illumination color	Multi
Operating temperature (T-T)	-10 - 60 °C

Weight and Dimensions

Weight	1850 g
Dimensions (WxDxH)	178 x 161.7 x 100 mm
