Alpine ICS-X7 Quick Reference Guide

ALPINE ICS-X7 68-21057Z37-A (PL)
12-PL

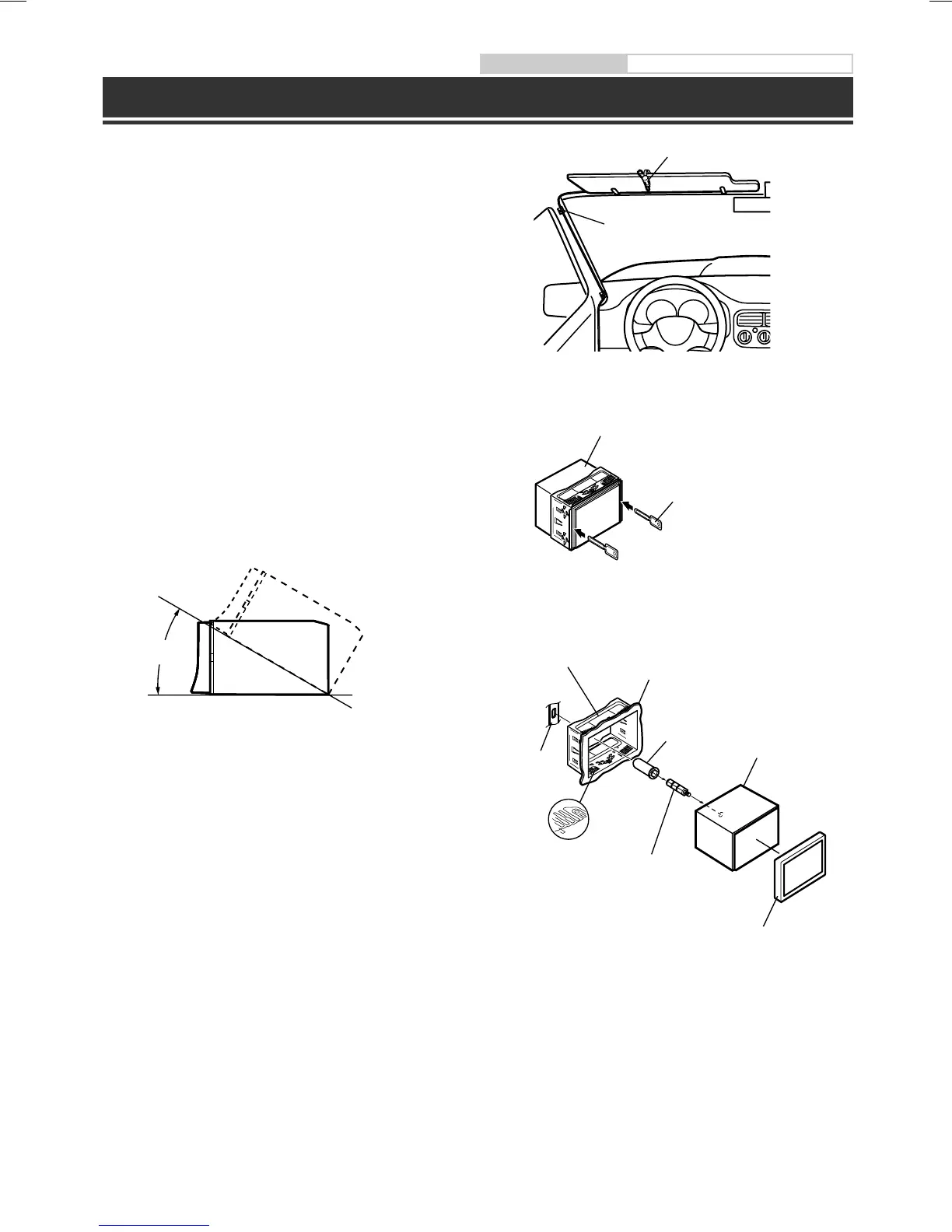

Instrukcja obsługi Montaż
Montaż
Podczas podłączania urządzenia do instalacji
elektrycznej pojazdu, należy uwzględnić elementy
zainstalowane fabrycznie (np. komputer pokładowy).
Nie należy wykonywać połączeń z innymi przewodami,
aby umożliwić zasilanie tego urządzenia. Podczas
podłączania stacji multimedialnej ICS-X7 do skrzynki
bezpieczników, należy upewnić się, że bezpiecznik
dla obwodu urządzenia ICS-X7 ma odpowiednią
wartość znamionową. Niewykonanie tej czynności
może spowodować uszkodzenie urządzenia i pojazdu.
W przypadku wątpliwości należy skontaktować się z
przedstawicielem handlowym firmy Alpine.
Podczas montażu wyświetlacz musi być całkowicie
schowany w obudowie. W przeciwnym wypadku, mogą
wystąpić problemy.
1 Montować pomiędzy ustawieniem
poziomym a kątem 30°. Montaż pod kątem
spoza tego przedziału będzie skutkował
pogorszeniem wydajności i może
spowodować uszkodzenie.
0 -30°
2 Montaż mikrofonu.
Dla bezpiecznego użytkowania, upewnij się że:
Miejsce jest mocne i stabilne.
Pola widzenia i ruchu kierowcy nie są
ograniczone.
Mikrofon znajduje się w miejscu, skąd głos
kierowcy może być łatwo odbierany ( na osłonie
przeciwsłonecznej itp.).
Podczas mówienia do mikrofonu nie powinno się
zmieniać pozycji prowadzenia pojazdu. Może to
spowodować odwrócenie uwagi od bezpiecznego
prowadzenia pojazdu. Ostrożnie rozważ odległość
podczas montażu mikrofonu. Upewnij się, że głos
kierowcy jest dobrze odbierany w wybranym
miejscu.
•
•
•
•
•
Mikrofon
Zacisk kabla
(do nabycia oddzielnie)
3 Zdejmij osłonę mocującą z urządzenia.
To urządzenie
Klucze wspornika
(w zestawie)
Urządzenie należy wsunąć do osłony
mocującej i zabezpieczyć je.
Osłona mocująca
(w zestawie)
Deska rozdzielcza
Gumowa osłona
(w zestawie)
To urządzenie
Płyta czołowa*
2
(w zestawie)
Śruba
sześciokątna
(w zestawie)
Klucz
wspornika
Płytki
dociskowe*
1
*1 Jeżeli założona osłona mocująca jest poluzowana
na desce rozdzielczej, płytki dociskowe można lekko
zgiąć.
*2 Można zamontować załączoną płytę czołową.
4 Jeż
prz
pa
osł
bra
urz
taś
prz
czy
śru
po
prz
op
Nakręt
Metalo
pasek
mocuj
ą
Przew
W przy
śruby o
•
Schem
(jeżeli nie
Jeżeli p
(Single
Schema
jako ur
Jeżeli p
dodatn
po usta
•
•
•
