ALPINE X800D QRG 68-24567Z63-A (FR)
12-FR

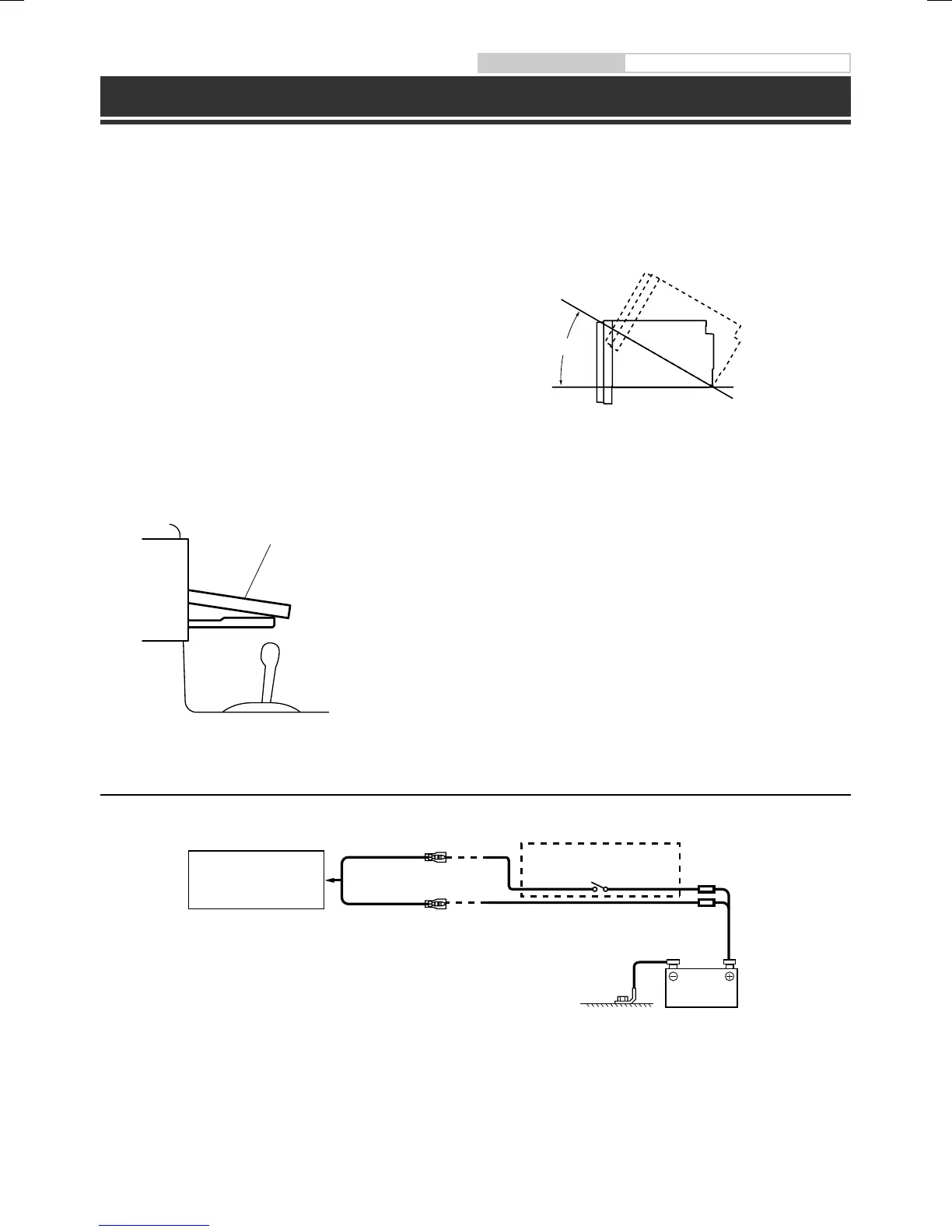

Schéma de raccordement de l’interrupteur SPST (vendu séparément)
(Si l’alimentation ACC n’est pas disponible)
SPST SW (en option)
X800D
ACC
(Rouge)
BATTERY
(Jaune)
FUSIBLE (5 A)
(en option)
FUSIBLE (20 A)
(en option)
Batterie
Si votre véhicule est dépourvu d’alimentation ACC, installez un interrupteur SPST (Single-Pole, Single-Throw) (vendu
séparément) et un fusible (vendu séparément).
Le schéma et l’ampérage des fusibles indiqués ci-dessus s’appliquent lorsque l’X800D est utilisé seul.
Si le fil de l’alimentation commutée (allumage) de l’X800D est directement raccordé à la borne positive (+) de la batterie
du véhicule l’X800D véhicule un certain courant (plusieurs centaines de milliampères) même lorsqu’il est hors tension, ce
qui risque de décharger la batterie.
•
•
•
Mode d’emploi Installation
Installation
Lorsque vous raccordez les fils au système électrique du
véhicule, faites attention aux composants installés en
usine (par exemple, le microprocesseur). Ne pas essayer
d’alimenter l’appareil en le raccordant aux fils de ces
appareils. Lorsque vous raccordez l’X800D au boîtier à
fusibles, assurez-vous que le fusible du circuit destiné à
l’X800D possède le nombre d’ampères approprié ; si ce
n’est pas le cas, vous risquez d’endommager l’appareil
et/ou le véhicule. Si ce n’est pas le cas, vous risquez
d’endommager l’appareil et/ou le véhicule. En cas de
doute, consultez votre revendeur.
Lors de l’installation, l’écran doit être complètement
replié dans le coffret. Si ce n’est pasle cas, des problèmes
peuvent survenir.
1 Avant de procéder à l’installation, vérifiez
que l’ouverture et la fermeture de l’écran
n’entravent pas le maniement du levier de
vitesses.
Écran inclinable
•
•
2 Installez à un angle compris entre 30° et
l’horizontale. Remarquez que l’installation
à un angle non compris dans cette gamme
aboutira à une perte de performance et
éventuellement des dommages.
0-30°
Racc
Raccor
