11

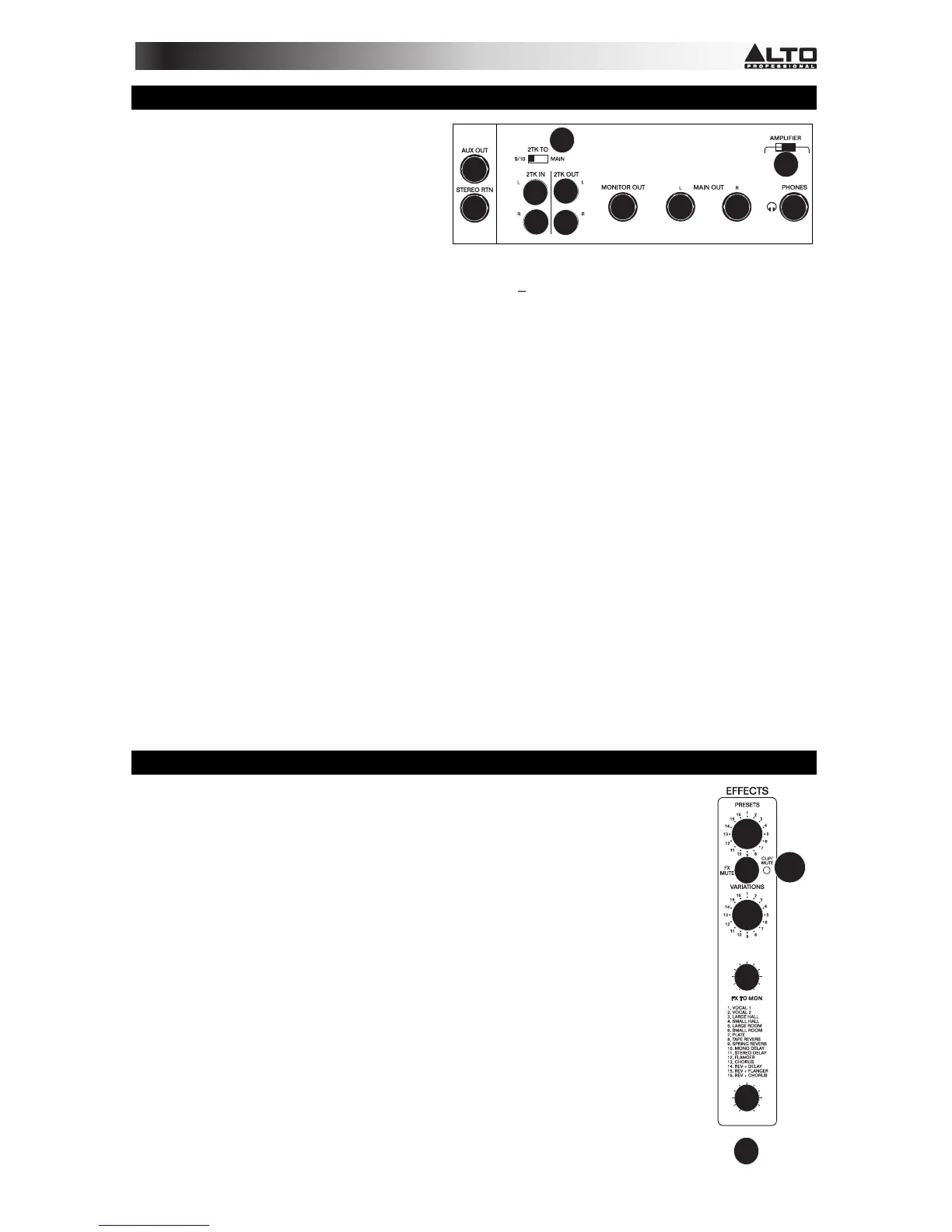

E/S (ENTRADAS/SALIDAS) MAESTRAS
19. Conmutador de modo del AMPLIFICADOR
– Este conmutador proporciona tres modos:
MAIN / MAIN (Principal / Principal), MAIN /
MONITOR (Principal / Monitor) y BRIDGE
(Puente). Seleccione uno de estos modos
para aplicar las señales a los conectores
correspondientes de acuerdo a la conexión
del panel de altavoces. Este conmutador sólo
afecta a las salidas del panel trasero. No afecta a las salidas del panel frontal.
• PRINCIPAL/PRINCIPAL- Cuando el conmutador se ajusta a este modo, el amplificador envía la mezcla
principal a los conectores Speakon* del panel trasero o
a los conectores de ¼” del panel trasero.
• PRINCIPAL/MONITOR- Cuando el conmutador se ajusta a este modo, el amplificador envía la mezcla
principal al conector Speakon* OUTPUT 1 (Salida 1) y al conector de 1/4”. La mezcla de monitor se
envía al conector Speakon* OUTPUT 2.
• PUENTE - Cuando el conmutador se ajusta a este modo, el amplificador envía la mezcla principal al
conector Speakon* OUTPUT 2 del panel trasero.
20. SALIDAS PRINCIPALES – Estas salidas de nivel de línea de 1/4" se pueden conectar a altavoces
alimentados o a un sistema de amplificadores. El nivel de estas salidas está controlado por la perilla Main
Level (Nivel principal).
21. SALIDA DE MONITOR - Esta salida balanceada de nivel de línea se usa para conectar la entrada de un
amplificador externo o altavoz alimentado.
22. AURICULARES – Conecte sus auriculares estéreo de ¼” a esta salida.
23. ENTRADAS DE 2 PISTAS – Conecte estas entradas a las salidas de una fuente de sonido externa mediante
cables RCA estéreo estándar (se venden por separado). Puede enviar estas entradas a los canales 9/10
(usando el conmutador 2-TRACK TO 9/10) o a las salidas principales (usando el conmutador 2-TRACK TO
MAIN).
24. SALIDAS DE 2 PISTAS – Es posible conectar estas salidas a las entradas de un dispositivo de grabación
externo usando un cable RCA estéreo estándar (se vende por separado).
25. SALIDA AUXILIAR- Esta salida aplica la señal de nivel de línea enviada desde la perilla AUX1 Pre de un
canal a la salida de monitor. Puede usarla para aplicarla a las entradas de otra unidad multiefectos estándar
(con un cable tipo Y que se vende por separado).
26. RETORNO ESTÉREO- Este conector estéreo se usa para aplicar una señal estéreo a las salidas PRINCIPAL,
de MONITOR y de AURICULARES ajustando las perillas FX TO MAIN y FX TO MON.
27. 2 PISTAS A– Si posiciona este conmutador a la izquierda, dirige la señal aplicada a los zócalos TAPE IN
(Entrada de cinta) a la ruta CH9~10, y la señal será afectada por el control de nivel del canal, el ecualizador
del canal, el envío de DSP y el control de nivel PRINCIPAL. Si se posiciona este conmutador a la derecha, se
dirige la señal TAPE IN al bus de mezcla principal. En este caso, la señal es afectada sólo por el control de
nivel principal.
* Speakon* es una marca comercial de Neutrik® AG., registrada en EE.UU. y otros países.
DSP (PROCESADOR DE SEÑALES DIGITALES)
28. SELECTOR DE EFECTOS – Selecciona el efecto que el procesador de efectos interno del
mezclador aplica a los diversos canales. Cada canal puede enviar al procesador niveles
diferentes de audio ajustando sus perillas Aux 2/FX Post.
29. SILENCIAMIENTO DE EFECTOS – Pulse este botón para silenciar/anular el
silenciamiento de los efectos.
30. SELECTOR DE VARIACIONES – Selecciona la magnitud del efecto aplicado a los
diversos canales.
31. LED de recorte/silenciamiento- Este LED destella cuando la entrada de señal aplicada al
multiefectos digital es demasiado intensa. Cuando el módulo de efectos digitales se
silencia, también se enciende el LED.
32. EFECTOS A MONITOR - Se usa para controlar el volumen de la señal procesada enviada
a la mezcla de MONITOR, que puede variarse de - a +10 dB.
33. EFECTOS A PRINCIPAL- Se usa para controlar el volumen de la señal procesada enviada
al bus de mezcla PRINCIPAL, que puede variarse de - a +10 dB.
34. INTERRUPTOR DE PEDAL – Cuando se conecta a este conector un interruptor de pedal
de tipo de enganche con un cable TRS de 1/4", se puede presionar para permitir que todos
los canales puenteen el procesador de efectos interno del mezclador.
20 20
21 22
23
23
24
24
25
26
27
19
FOOTSWITCH
