Alto RMX1008 DFX User Manual

9
CONTENIDO DE LA CAJA
y RMX1008DFX
y Cable de alimentación
y Guía de inicio rápido
y Folleto de instrucciones de seguridad e información sobre la garantía

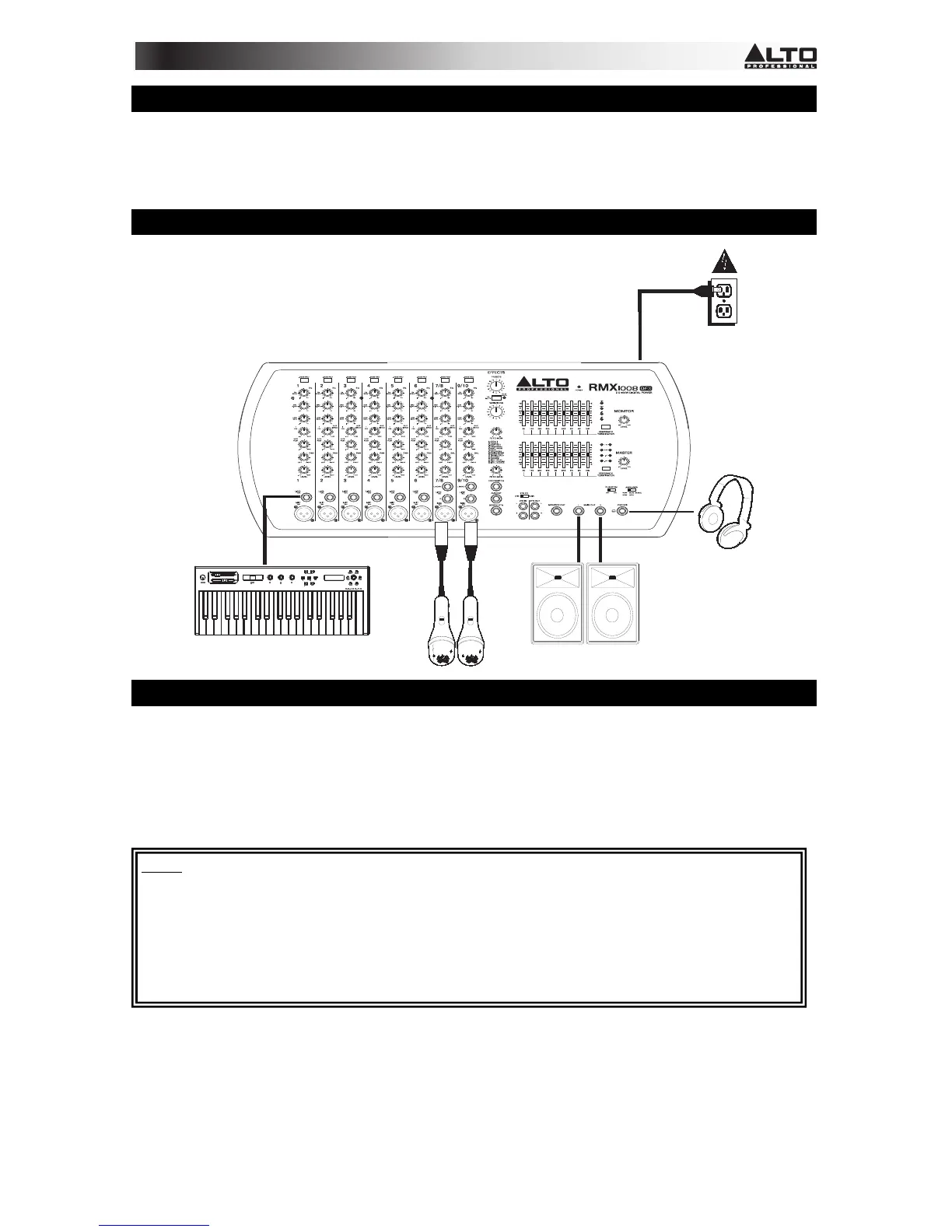

DIAGRAMA DE CONEXIÓN
INSTALACIÓN RÁPIDA
Siga el procedimiento indicado a continuación para procesar una señal por cada canal:
1. Ajuste los niveles de todos los canales a cero, el paneo (pan) al centro, la salida a cero y la ecualización plana.
2. Conecte su micrófono y aplique alimentación fantasma si su micrófono lo requiere.
3. Ajuste el nivel de salida maestro a no más del 75% y la salida de monitor a no más del 50%.
4. Aumente el nivel del canal.
5. Repita los pasos 1 y 2 para instalar más canales.
Notas:
y No se incluyen micrófonos, monitores, amplificador, altavoces, cables, etc.
y Para reducir el zumbido eléctrico cuando se usan ajustes altos de ganancia, mantenga la fuente de
alimentación del mezclador alejada del cable de su guitarra y de las entradas de los canales del mezclador.
y Para usar una unidad de rack de efectos, compresor, etc. externos, utilice un cable en “Y” (estéreo de 1/4"a
dos mono de 1/4") para conectar la salida AUX a las entradas izquierda y derecha de su dispositivo externo.
Conecte las salidas de su dispositivo externo a Stereo Return (Retorno estéreo) del mezclador.

Alto RMX1008 DFX Specifications

Mono Input Channels

frequency response (microphone input)	10Hz to 55kHz, +/–3dB
distortion (microphone input)	0.006% at +4dBu, 1kHz
gain (microphone input)	50dB
SNR (Signal to Noise Ratio)	>90dB
frequency response (line input)	10Hz to 55kHz, +/–3dB
distortion (line input)	0.04% at +4dBu, 1kHz
gain (line input)	30dB

Stereo Input Channels

frequency response	10Hz to 55kHz, +/–3dB
distortion	0.006% at +4dBu, 1kHz

Impedances

microphone input impedance	1.4k Ohm
channel insert return impedance	2.5k Ohm
all other inputs impedance	10k Ohm or greater
tape out impedance	1k Ohm
all other outputs impedance	120 Ohm

Equalization

hi shelving	+/-15dB @12kHz
mid bell	+/-15dB @2.5kHz
low shelving	+/-15dB @ 80Hz

DSP Section

A/D and D/A converters	24-bit
DSP resolution	24-bit

Effects

presets	16
controls	16-position PRESET Selector; 16-position Variation selector; Clip LED; Mute Switch with LED indicator

Output Power

stereo mode power (RMS)	400W @ 4ohm, 254W @ 8ohm
stereo mode power (EIAJ)	480W @ 4ohm
bridge mode power	945W @ 8ohm, 263W(EIAJ) @ 8ohm

Power Supply

main voltage	100-120 VAC~60 Hz 210-240 VAC~50 Hz
fuse	100 ~ 120V, T8 A 250V; 220 ~ 240V- T6.3 A 250V
inrush current at initial switch-on	3.82 A
inrush current after power supply interruption	5.43 A

Weight and Dimensions

dimensions (W x L x H)	550mm x 220mm x 310mm (8.66" x 12.20" x 21.65")
net weight	8.0kg (17.63lb)
