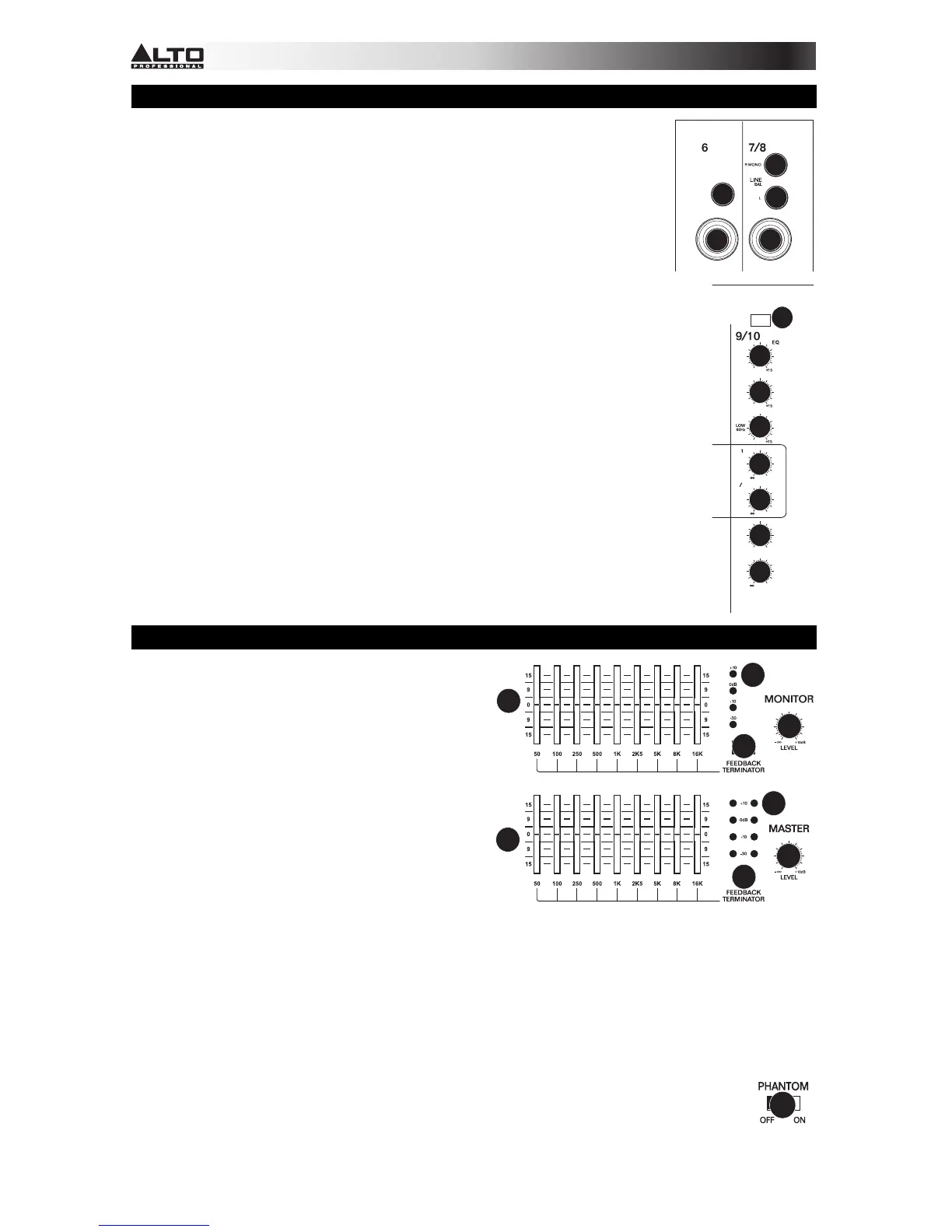

PANEL FRONTAL
1. ENTRADAS MONO DE MICRÓFONO/LÍNEA – Conecte a estas entradas un micrófono o
un instrumento de nivel de línea usando cable XLR o de ¼” estándar.
2. ENTRADAS ESTÉREO DE MICRÓFONO/LÍNEA- Estas conexiones XLR y ¼” TRS están
organizadas en pares estéreo. Si conecta sólo el conector izquierdo, la entrada funciona
en modo mono (la señal mono aparece en ambos canales de entrada). Puede usar estas
entradas con un teclado estéreo, caja de ritmos, etc.
3. NIVEL – Ajusta el nivel de audio del canal (ganancia pre-fader y pre-ecualización). Ajuste
este control de modo que el LED PEAK (Pico) se encienda muy pocas veces durante las
partes más sonoras del tema.
4. BALANCE DE CANAL – Ajusta la posición del canal en el campo estéreo.
5. AUX 1 Pre – Ajusta la señal previa al fader enviada a la salida de monitor y es controlable
usando la perilla de nivel de monitor. Para usar una unidad de rack de efectos, compresor,
etc. externo con el mezclador, puede usar un cable en “Y” a fin de conectar la salida AUX
a la entrada de su dispositivo externo y luego conectar las salidas de este último a la
entrada de retorno del amplificador.
6. AUX 2/FX Post- Este control ajusta la señal post-fader que se envía por la salida AUX y
se controla con las perillas DSP para aplicar la señal a las salidas MON (Monitor) o MAIN
(Principal). Puede usar un cable TRS de 1/4" para conectar la SALIDA AUX a la entrada
de un amplificador externo o monitor activo a fin de crear una mezcla personalizada para
los músicos en el escenario con los efectos internos del mezclador.
7-9- ECUALIZACIÓN - Se dispone de tres controles de ecualizador para cada canal de entrada
mono y estéreo, cada uno de los cuales proporciona +/-15 dB de refuerzo y corte. La señal
no es afectada cuando los controles están en la posición central. Puede usar un
ecualizador externo para armar una mezcla correctamente, pero un ecualizador maestro
no tiene efecto sobre un solo canal y es muy fácil que sobrecargue la señal. Un
ecualizador individual le permite un control mucho mejor sobre las pistas individuales.
7. ECUALIZADOR DE ALTOS (AGUDOS) – Ajusta las frecuencias altas (agudos) del canal.
8. ECUALIZADOR DE MEDIOS – Ajusta las frecuencias medias del canal.
9. ECUALIZADOR DE BAJOS (GRAVES) – Ajusta las frecuencias bajas (graves) del canal.
10. ATENUADOR DE -20 dB- Al pulsar este botón, la señal de entrada se atenúa 20 dB. De
esta forma aumenta el margen de carga y se reduce el riesgo de distorsión en los picos de
la señal de entrada.
SECCIÓN MAESTRA
11. ECUALIZADOR GRÁFICO ESTÉREO – Se dispone de
dos ecualizadores gráficos, con 9 bandas ajustables
cada uno; uno para la mezcla PRINCIPAL y otro para la
mezcla de MONITOR. Con los faders, es posible reforzar
o cortar la frecuencia seleccionada en +/-15 dB en las
frecuencias indicadas. Cuando todos los faders están en
la posición central, el ecualizador está desactivado.
12. Botón TERMINADOR DE REALIMENTACIÓN (mezcla
de MONITOR) – Este botón activa la detección de
realimentación en la ruta de señal de monitor. Se
identifica la realimentación en una cierta frecuencia
cuando se enciende el LED del fader correspondiente.
La realimentación produce un desagradable "aullido" o
"silbido" del altavoz. Para eliminar la realimentación,
disminuya el ajuste del fader correspondiente hasta que
desaparezca.
13. Pantalla de LED DE NIVEL DE MONITOR – Esta
pantalla de LED muestra el nivel de salida de monitor. Asegúrese de que el LED de +10 sólo se encienda
ocasionalmente. El nivel óptimo está entre -10 y 0 en los LED. Si sólo se enciende el LED de -30 LED o no se
encienden, la relación señal/ruido se degrada.
14. Botón TERMINADOR DE REALIMENTACIÓN (mezcla PRINCIPAL) – Este botón activa la detección de
realimentación en la ruta de señal de la mezcla principal. Se identifica la realimentación en una cierta frecuencia cuando
se enciende el LED del fader correspondiente. La realimentación produce un desagradable "aullido" o "silbido" del
altavoz. Para eliminar la realimentación, disminuya el ajuste del fader correspondiente hasta que desaparezca.
15. Pantalla de LED DE NIVEL de la mezcla PRINCIPAL – Esta pantalla de LED muestra el nivel de salida de la mezcla
principal. Asegúrese de que el LED de +10 sólo se encienda ocasionalmente. El nivel óptimo está entre -10 y 0 en los
LED. Si sólo se enciende el LED de -30 LED o no se encienden, la relación señal/ruido se degrada.
16. NIVEL DE MONITOR – Este control ajusta el volumen de la salida de monitor.
17. NIVEL MAESTRO– Este control ajusta el volumen general de la salida PRINCIPAL y la salida para AURICULARES.
18. ALIMENTACIÓN FANTASMA – Este interruptor activa y desactiva la alimentación fantasma. Cuando
está activada, la alimentación fantasma suministra +48 V a las entradas de micrófono XLR y el LED que
está arriba del interruptor se enciende. Tenga en cuenta que la mayoría de los micrófonos dinámicos no
requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador la requieren.
Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma.
