46
• Ezután fordítsa el a biztosítóanyáját az óramutató járásával ellentétes irányba,
hogy a helyére rögzítse.
• Lazítsa meg a keresőtekercs végén található gombokat, majd állítsa be a
keresőtekercset a kívánt szögre. (A keresőtekercsnek párhuzamosnak kell lennie
a talajjal.) Húzza meg a gombokat éppen annyira, hogy a keresőtekercs ne
forogjon és ne billegjen.

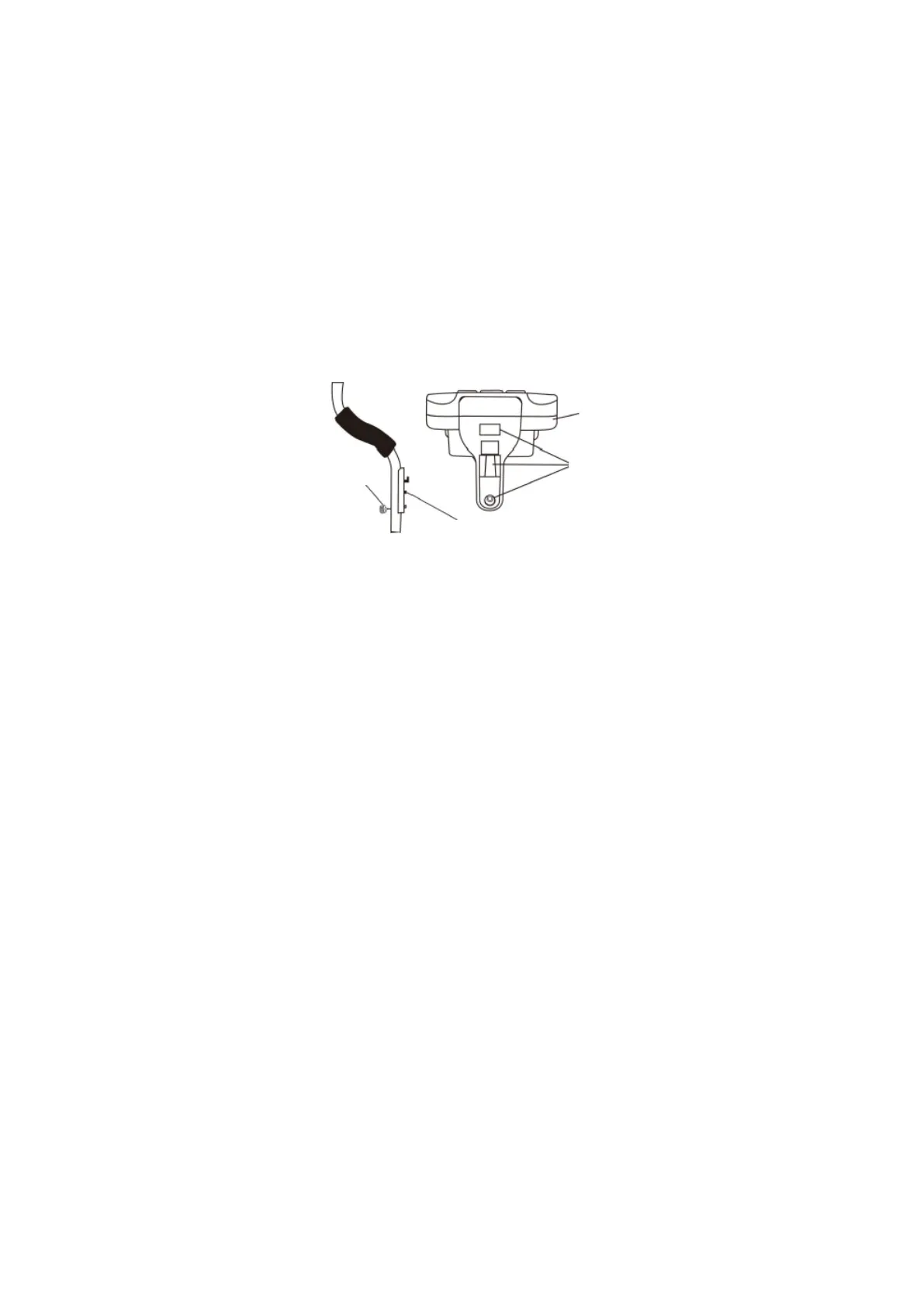

2) Helyezze a fogantyú tetején lévő reteszt a vezérlődoboz alján lévő szerelőfuratba.
Ezután kissé nyomja meg a vezérlődobozt a fogantyún jelzett IN irányba a retesz
rögzítéséhez, rögzítse megfelelően a vezérlődobozt rögzítő csavarral.
3) Csavarja le a keresőtekercsen található gombot és távolítsa el a gomb csatlakozóját.
Helyezze be a szárat, és igazítsa a furatokat a keresőtekercs tartójára és a szárra. Tolja át
a csatlakozót a furatokon és húzza meg a gombot.
4) Tekerje fel a keresőtekercs kábelét a szár körül. Hagyja elég lazán a kábelt. Helyezze a
keresőtekercs kábel dugóját az elülső vezérlődoboz házának öt tűs csatlakozójába.
5) Forgassa a szár biztosítóanyáját az óramutató járásával megegyező irányba, amíg meg
nem lazul. Hosszabbítsa vagy rövidítse úgy, hogy kiegyenesedve a kezében lévő
fémdetektor keresőtekercse egy szintben legyen a talajjal és attól körülbelül 4-5 cm-re,
karját lazán leengedve az oldala mellett. Fordítsa el a biztosítóanyáját az óramutató
járásával ellentétes irányba, hogy a helyére rögzítse.
VIGYÁZAT:
• A keresőtekercs dugója csak egyetlen módon illeszkedik a csatlakozóba. Ne
erőltesse a dugót, mert kárt tehet benne.
• Ne húzza túl a keresőtekercset, és ne használjon fogóhoz hasonló eszközöket.
Az elemek behelyezése
1) Az elemek behelyezése előtt kapcsolja ki az áramellátást.
2) Csúsztassa le a bal és jobb akkumulátorfedelet a nyíl irányába.
Rögzítő csavar
Vezérlődoboz
