47
INSTALLATIE
Afb.4
Afb.5
Afb.3
Blat meblowy
Ramazpalnikami
Wkrêt 2Wkrêt 1
Uchwyt mocuj¹cy
ramê
90
Wkrêt
Podk³adka aluminiowa

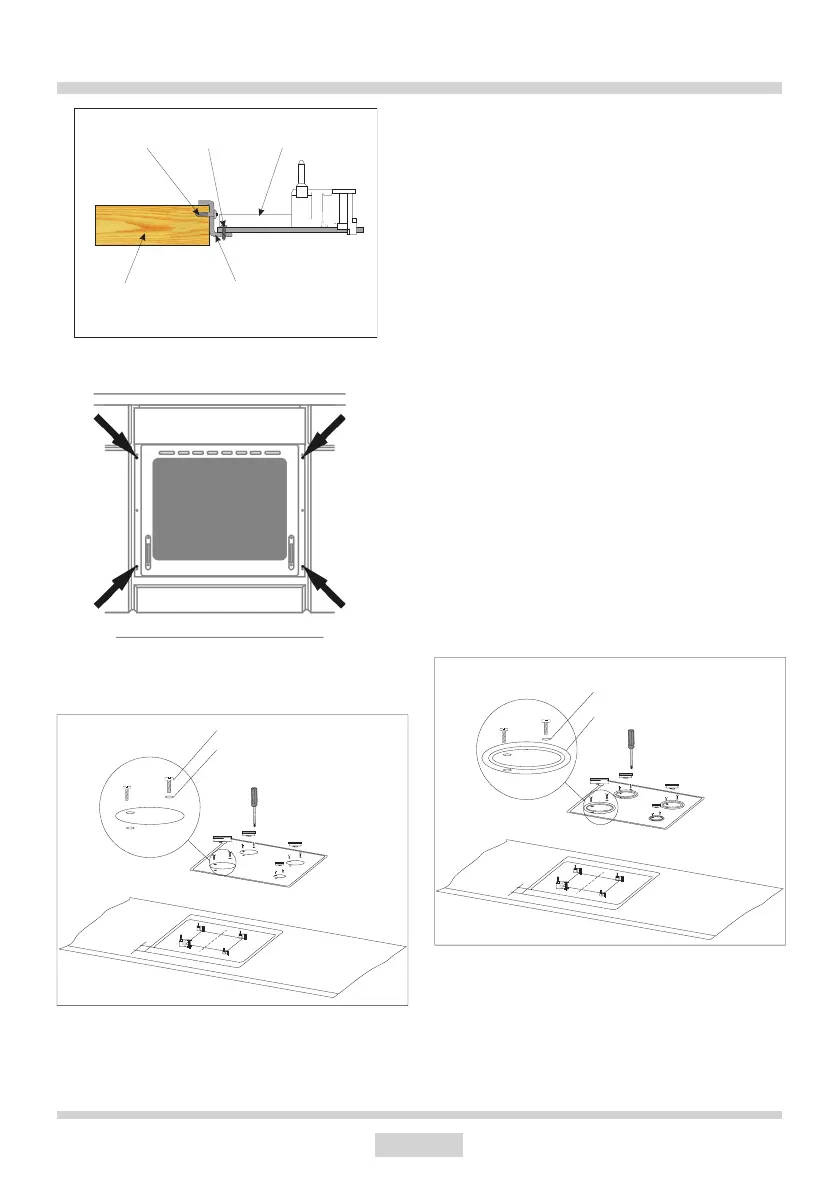

1.2 Montage van een fornuis met een we-
rkplaat van gehard glas.
Hiertoe handelt u als volgt:
Voer de handelingen 1-5 uit zoals bij para-
graaf 1.1, en vervolgens
6. Verschuif het frame met de branders
totdat de afstand overeenstemt met 90
mm (afb. 6) en blokkeer het frame met
de branders in deze positie in de opening
van het blad met behulp van 4 schroeven
nr. 1 (afb. 3).
7. Voer de AANSLUITING OP DE GASIN-
STALLATIE EN ELEKTRISCHE INSTAL-
LATIE uit volgens het onderstaande
hoofdstuk.
8. Leg de glasplaat op het frame met de
branders en plaats vervolgens de si-
erplaatjes op de plaat en de branders.
Schroef de plaat met de sierplaatjes
vast met 8 schroeven en onderleggers
M3. Begin met de achterste, middelgrote
branders en schroef daarna de grote en
kleine branders vast.
9. Plaats de branders en het rooster.
Afb.6
90
Wkrêt
Podk³adka aluminiowa
Nak³adka ozdobna
Schroef 1 Schroef 2 Frame met branders
Schroef
Schroef
Aluminium onderlegger
Sierplaatje
Aluminium onderlegger
Bevestigingsbeugel
van het frame
Meubelblad
