Ammann ATR 68 C - Umbau; Stampf Fuß

8.1 Stampf fuß
8.1.1 Ver kür zung/Verlängerung mon tie ren
Als Son der zu be hör ste hen zur Änderung der Ar beits hö he ei ne
Stampf fuß ver kür zung so wie zwei Ver län ge run gen zur Ver fü -
gung. Hier zu muß das Zwi schens tück zwi schen Stampf fuß und
Fe der bein aus ge tauscht wer den.
•
Stamp fer auf ebe ner fes ter Un ter la ge (nicht auf der Ver ga ser -
sei te) ab le gen.
•

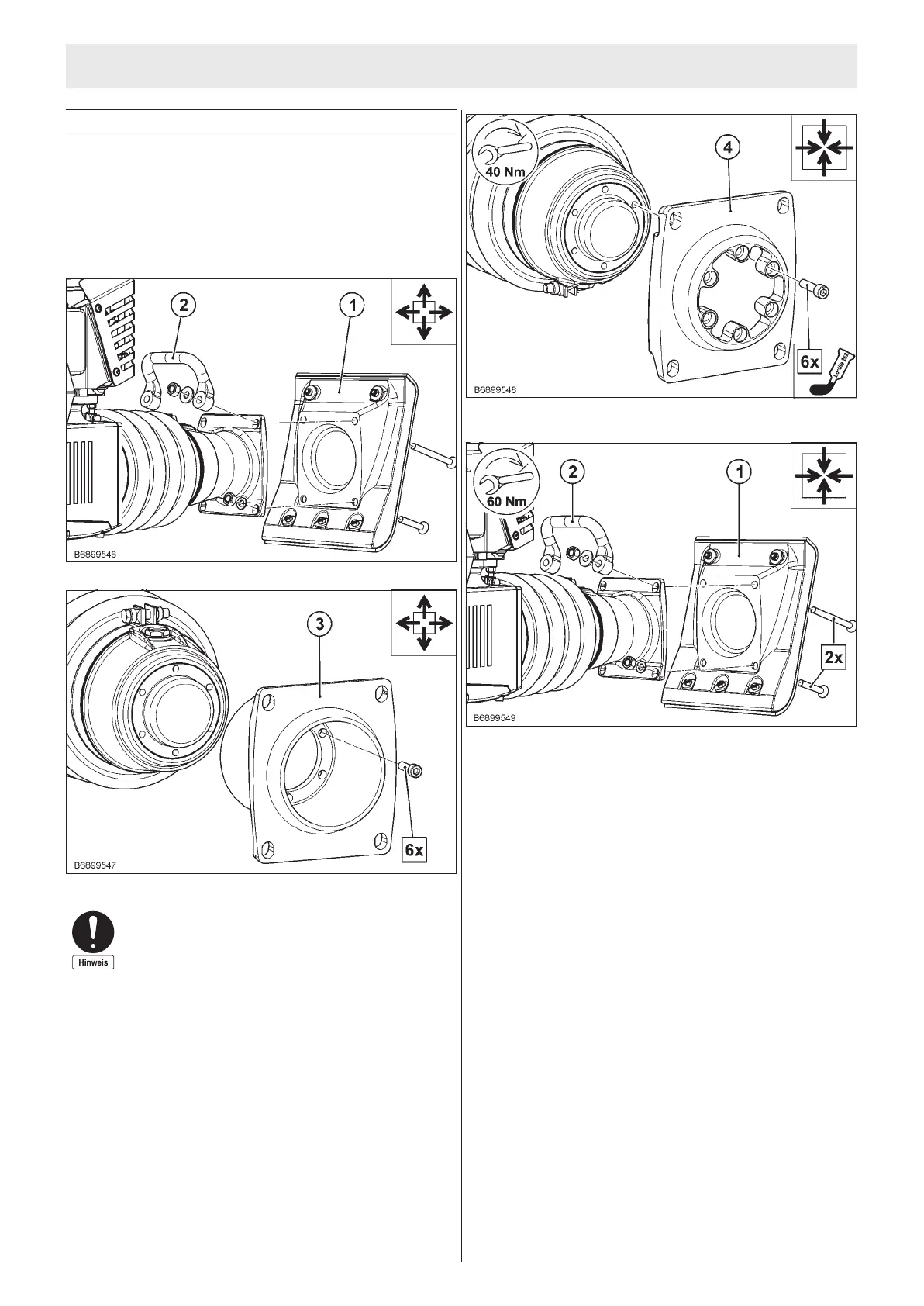

Stampf fuß (1) mit Griff (2) lö sen und ab neh men.
•
Zwi schens tück (3) lö sen und ab neh men.
•
Kür ze res Zwi schens tück bzw. Fußverlängerung (4) an -
schrau ben und fest zie hen. Ein bau la ge be ach ten.
•
Stampf fuß (1) mit Griff (2) mon tie ren und fest zie hen.
