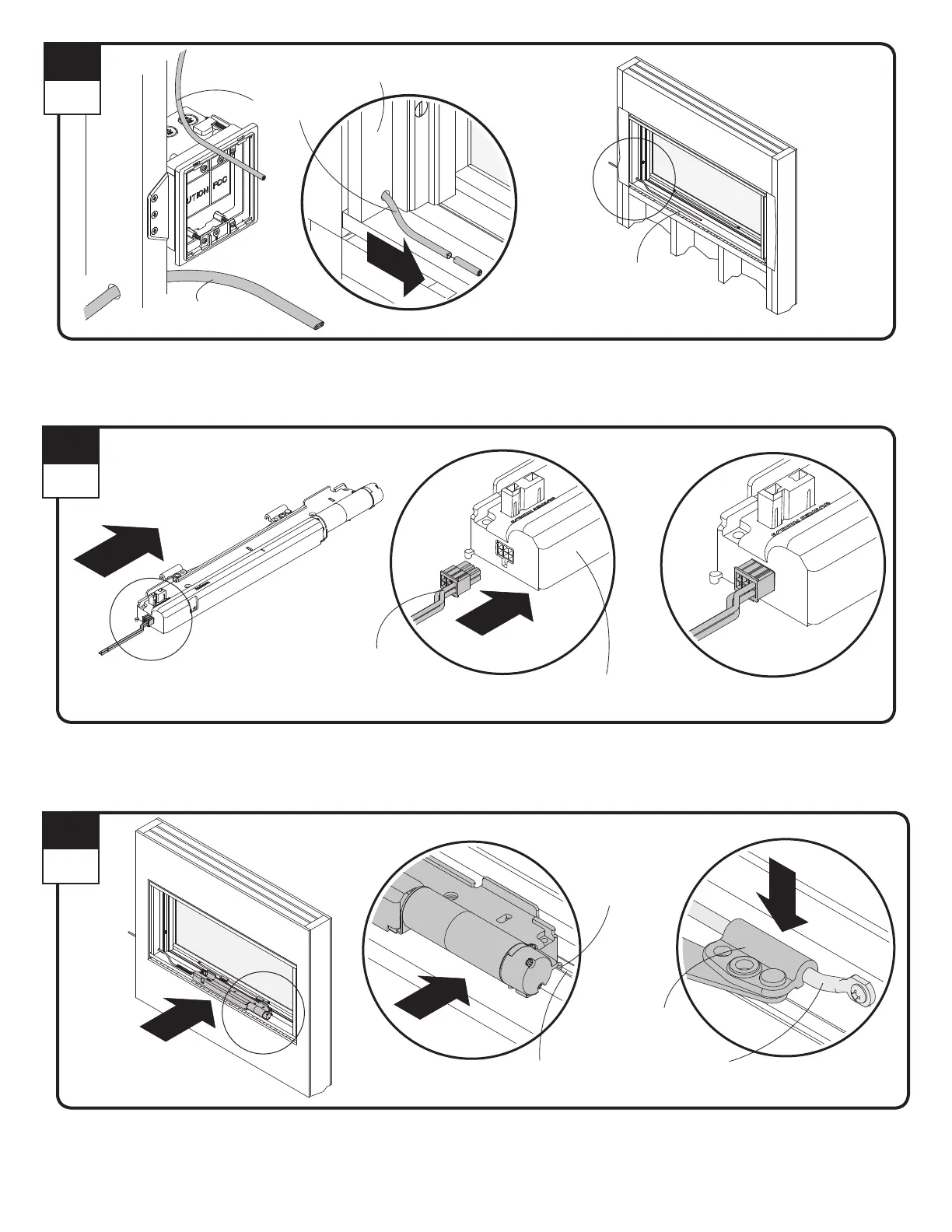

Run 18-3 wire through side jamb between power box and awning window(s) and run 14-2 (min) wire to power box location.
Pase el cable de 18-3 por las jambas laterales entre el generador de electricidad y las ventanas de protección y pase el cable de 14-2
(mín.) hasta la ubicación del generador de electricidad.
Run 18-3 wire to
midpoint of window.
Pase el cable de 18-3 hasta
el centro de la ventana.
18-3 Wire
Cable de 18-3
14-2 (min.) Wire
Cable de 14-2 (mín.)
Side Jamb
Jamba lateral
6
Interior
7
Interior
Plug wire harness into electric operator.
Enchufe el mazo de cables en el operador eléctrico.
8
Interior
Position electric operator over predrilled holes on sill with operator tabs in locating kerf. Snap operator shoes to operator rod on sash.
Coloque el operador eléctrico sobre los oricios pretaladrados en el riel con las lengüetas del operador en la ranura de ubicación. Encaje las
zapatas del operador en la varilla del operador sobre la hoja.
Operator Rod
Varilla del operador
Operator Shoe
Zapata del operador
Kerf
Ranura
Wire Harness
Mazo de
cables
Electric Operator
Operador eléctrico
Operator Tab
Lengüeta del
operador
