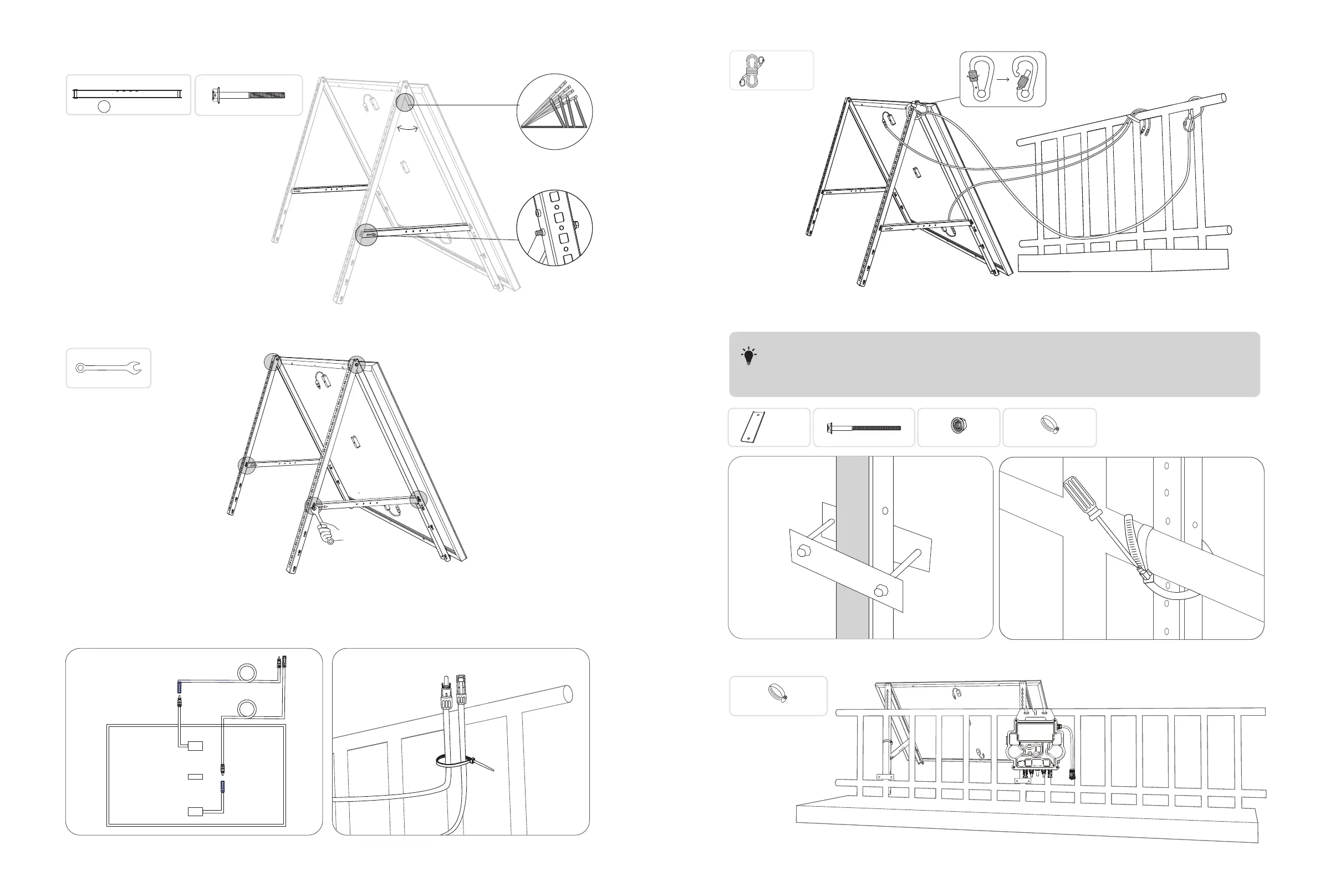

7. Befestigen Sie das Montagehilfsseil an der Halterung und am Balkongeländer. Stellen Sie sicher, dass das Seil stra gespannt ist.
O x1
Hilfsseil für die Montage
8. Bringen Sie die Halterungen für das Solarpanel am Balkongeländer an und befestigen Sie sie dann mit Befestigungsklemmen
und Edelstahl-Sechskantmuttern mit Flansch.
T
·
Ziehen Sie die Edelstahl-Sechskantmuttern mit Flansch im Uhrzeigersinn an und lösen Sie sie gegen
den Uhrzeigersinn.
·
Zur Befestigung der Halterungen auf einer Seite werden mindestens 2 Edelstahl-Sechskantmuttern mit
Flansch benötigt.
M6*100 Sechskantschrauben mit Flansch
E x4
Befestigungsklemmen
G x4 J x4
M6 Flanschmuttern
304 Schlauchklemmen aus Edelstahl
K x2
9. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer.
Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen.
304 Schlauchklemmen aus Edelstahl
K x2
Prüfen Sie, ob alle Schrauben fest angezogen sind, und schließen Sie die Montage ab.
4. Montieren Sie den unteren Tragarm und stellen Sie den Winkel so ein, dass die maximale Sonneneinstrahlung erreicht wird.
Hinweis: Achten Sie darauf, dass die beiden Enden des unteren Tragarms an den entsprechenden Nummern ausgerichtet sind.
C x2
°~°
45
40
35
30
45
40
35
30
A
C
B
45
40
35
30
45
40
35
30
45 40 35 30
mm
618
Unterer Tragarm
M6*65 Sechskantschrauben mit Flansch
H x4
5. Ziehen Sie alle Schrauben mit einem Drehmoment von 5Nm an.
5N.m
N x1
Sechskantschlüssel
6. Verbinden Sie das Solarpanel mit dem Verlängerungskabel des Solarpanels.
Hinweis: Sichern Sie das Verlängerungskabel des Solarpanels vorübergehend mit Kabelbindern am Balkongeländer, um ein
Herunterfallen zu vermeiden.
