PL
Montaż przelicznika
Montaż przelicznika na ścianie
1. Zdejmij podstawę montażową A (rys. 1) z przelicz-
nika, przesuwając ją w kierunku odwrotnym niżwi-
doczne na niej strzałki.
2. Nanieś na ścianę rozmieszczenie otworów pod kołki
montażowe wg wymiarów przedstawionych na rys. 2
bądź przykładając podstawę montażową do ściany.
3. Wywierć otwory pod kołki montażowe, używając
wiertła ø6 dostosowanego do podłoża.
4. Umieść załączone kołki montażowe w wywierco-
nych otworach.
5. Przyłóż podstawę montażową A do ściany w taki
sposób, aby otwory w podstawie montażowej po-
krywały się z umieszczonymi w otworach kołkami
montażowymi.
6. Przymocuj podstawę do ściany, używając załączo-
nych wkrętów.
7. Nasuń przelicznik na zamocowaną podstawę mon-
tażową zgodnie zrys. 3.
8. Odkręć śruby B przytrzymujące pokrywę przeliczni-
ka (rys. 4).
9. Zdejmij pokrywę przelicznika C (rys. 5).
10. Dokonaj podłączeń elektrycznych zgodnie zopisem
zamieszczonym w dziale „Podłączenia elektryczne”.
11. Nałóż pokrywę C z powrotem na podstawę przelicz-
nika.
12. Przykręć pokrywę C do podstawy przelicznika śruba-
mi B.
13. Załóż plomby (rys. 6 - drutowe, rys. 7 - naklejane).
Montaż przelicznika na przetworniku
ultradźwiękowym
Przetwornik ultradźwiekowy Sharky 473
1. Usuń podstawę montażową A (rys. 1) z przelicznika,
przesuwając ją w kierunku odwrotnym niżwidoczne
na niej strzałki.
2. Nałóż przelicznik na gniazdo montażowe w prze-
tworniku ultradźwiękowym (rys. 8).
3. Przesuń przelicznik w kierunku otworów kablowych,
aż do momentu zatrzaśnięcia się przelicznika na
przetworniku.
4. Postępuje zgodnie z punktami 8-13 opisanymi
wprzypadku montażu przelicznika na ścianie.
Przetworniki Ultraflow
1. Zdejmij podstawę montażową A (rys. 1) z przelicz-
nika, przesuwając ją w kierunku odwrotnym niżwi-
doczne na niej strzałki.
2. Nałóż podstawę montażową na gniazdo montażowe
w przetworniku ultradźwiękowym.
3. Przesuń podstawę montażową w kierunku odwrot-
nym niż widoczne na niej strzałki, aż do momentu
zatrzaśnięcia się podstawy montażowej na przetwor-
niku.
4. Postępuje zgodnie z punktami 7-13 opisanymi
wprzypadku montażu przelicznika na ścianie.

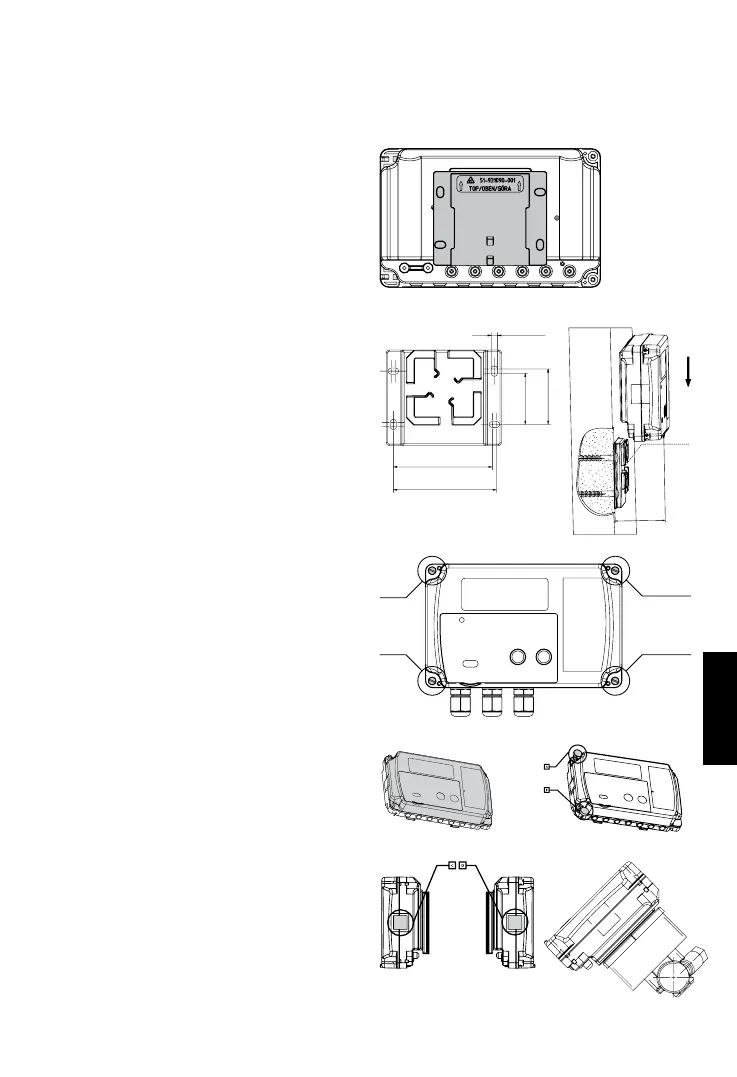

A
Rys. 1.
70,5 mm
73,5 mm
4 x 4,5 mm
36,5 mm
39,5 mm
53,5 mm
B
B
B tylko IP68
B tylko IP68
przetwornik
ultradźwiękowy
C
Rys. 2. Rys. 3.
Rys. 4.
Rys. 6.
Rys. 7. Rys. 8.
Rys. 5.
