PL
Na rys. 20 przedstawiono sposób podłączenia sygnału
dla przykładowego, jednego z wejść dodatkowych, dla
urządzenia z wyjściem typu: otwarty kolektor (1), styk
zwierny (2).
Montaż modułów dodatkowych
Przelicznik umożliwia zamontowanie maksymalnie
dwóch niezależnych modułów dodatkowych:
– M-Bus
– RS232
– RS485
– wyjść impulsowych (2 wyjścia klasy OB, OC, lub OD)
– wyjść i wejść impulsowych (2 wyjścia klasy OB, OC,
lub OD i 2 wejścia klasy IB lub IC)
– wyjść analogowych (2 wyjścia, 4-20 mA lub 0-10V)
– LonWorks
– radiowy do systemów telemetrycznych IMR (AIUT)
– radiowy Wireless M-Bus.

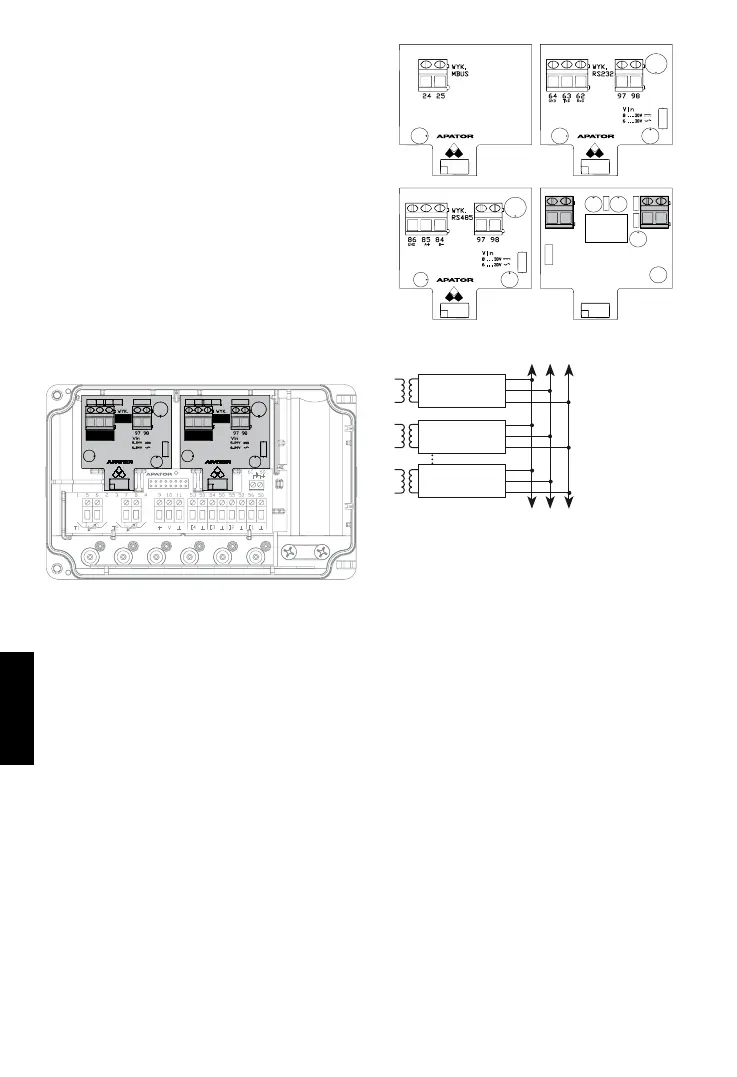

Rys. 21.
Na rys. 21 przedstawiono miejsce i sposób montażu
modułów dodatkowych. Moduły mogą być montowane
w dowolnym złączu za wyjątkiem modułów radiowych,
które mogą być montowane tylko w złączu oznaczonym
numerem 1 (rys. 12).
Montaż modułu M-Bus
(module code: 001)
Moduł M-Bus zasilany jest z sieci M-Bus i odseparo-
wany galwanicznie od przelicznika za pomocą izolacji
optycznej. Moduł obsługuje adresację pierwotną, wtór-
ną oraz wtórną rozszerzoną. Do podłączenia sygnałów
magistrali M-Bus służą wejścia oznaczone numerami
24, 25 (rys. 22).
Montaż modułu RS 232
(module code: 003)
Moduł RS 232 wymaga zewnętrznego źródła zasilania.
Jest odseparowany galwanicznie od przelicznika za po-
mocą izolacji optycznej. Moduł może być zasilany napię-
ciem stałym lub przemiennym. Do podłączenia źródła
zasilania służą zaciski: 97, 98, polaryzacja podłączanego
zasilania jest dowolna. Do podłączenia przewodów
komunikacyjnych służą zaciski: 64 – masa sygnału, 63
– wyjść TxD modułu, 64 – wejście RxD modułu (rys. 23).
Rys. 22. Rys. 23.
WYK.
MBUS
24 25
WYK.
RS232
Vin
8 ...30V
6 ...30V
97 9864 63 62
GND TxD RxD
Rys. 24. Rys. 25.
WYK.
RS485
Vin
8 ...30V
6 ...30V
97 9886 85 84
GND A+ B-
A B
GDN Vcc
Montaż modułu RS 485 (module code: 003)
Moduł RS 485 wymaga zewnętrznego źródła zasilania.
Moduł nie ma izolacji galwanicznej pomiędzy
zasilaczem a magistralą RS485 i należy zachować
szczególną uwagę przy podłączaniu różnych urządzeń
do magistrali. Jest odseparowany galwanicznie od
przelicznika za pomocą izolacji optycznej. Moduł
może być zasilany napięciem stałym lub
przemiennym. Do podłączenia źródła zasilania służą
zaciski: 97, 98, polaryzacja podłą-czanego zasilania jest
dowolna. Do podłączenia przewo-dów komunikacyjnych
służą zaciski: 86 – masa sygnału, 85 – wejście/wyjście A
+ (nieodwracające), 84 – wejście/wyjście B–
(odwracające) (rys. 24).
Montaż modułu LonWorks(
module code: 002)
Moduł LonWorks (rys. 25) wymaga zewnętrznego źródła
zasilania. Moduł może być zasilany prądem stałym
napięciu w zakresie 9 - 24 V. Do podłączenia źródła
zasilania służy para zacisków znajdujących się w prawej
górnej części modułu oznaczonej jako B. Zacisk
dodatni oznaczony jest jako Vcc, a biegun ujemny jako
GDN. Do podłączenia przewodów komunikacyjnych
służy para zacisków znajdujących się w lewej górnej
części modu-łu oznaczonych jako A - polaryzacja
dowolna.
Montaż modułu Wireless M-Bus
(module code: 004)
Moduł Wireless M-Bus (rys. 26) wyposażony jest w za-
silanie
bateryjne oraz posiada własną antenę, dlatego
w celu prawidłowego działania modułu wystarczy
umie-ścić go w odpowiednim złączu.
UWAGA! Moduły Wireless M-Bus mogą być montowa-
ne tylko w złączu oznaczonym numerem 1 (rys. 9).
Sposób podłączenia
wielu urządzeń
na magistrali RS-485
RS485
FAUN
DEV2
A
B
GND
DEVn
A B GND
A
B
GND
A
B
GND
