103N / 105N / 106
TC

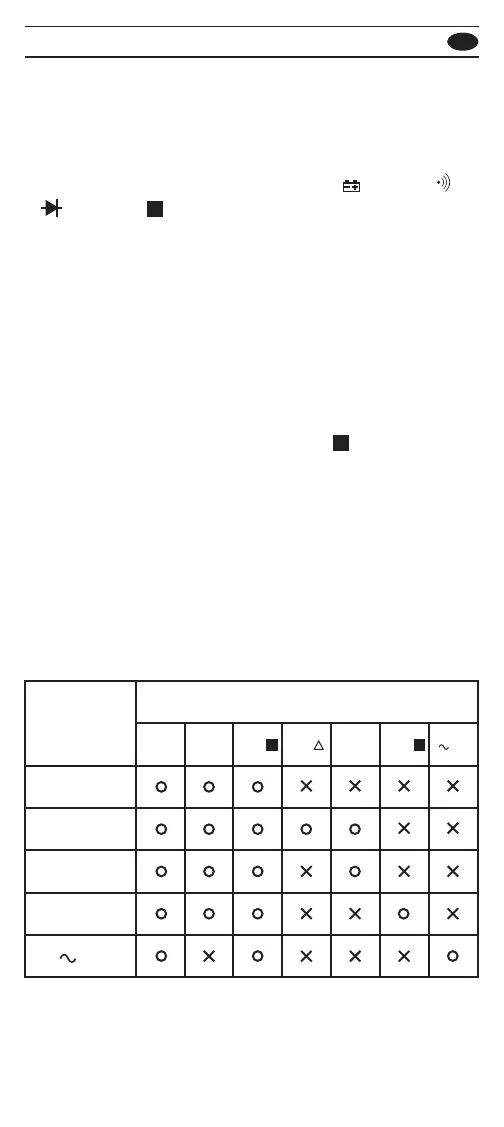

1-3 面板介紹
參照圖 1 和下面的步驟熟悉電錶的控制面板和連接端口。
1. 數字顯示— 4000 計數的數字液晶顯示屏，內含 82
段模擬刻度盤、極性指示、小數點、"
"AC, DC,
, RANGE,
H
, APO, REL, MAX, MIN, PMAX, PMIN 和
單位指示 .(PMAX, PMIN, REL 只有 105N / 106 有 ).
2. 旋盤開關 —選擇想要的功能和量程 .
3. COM 輸入端口 — 公共地的輸入連接器 .
4. ° C ° F VΩ Hz 輸入端口 —電壓、電阻、電容、頻率和
溫度的正端輸入連接器 .
5. mA 輸入端口 — 電流測量的輸入正端接口 ( 最大到
400mA).
6. A 輸入端口 — 電流測量的輸入正端接口 ( 最大到 10A).
功能按鍵開關 ( "MIN/MAX"、"Peak
H
" 和 "Rel △ "
按鍵僅 105N / 106 有 )
這些功能按鍵開關控制著電錶的一些特殊的測量模式。
有些特殊模式可以嵌套在其它特殊模式下，有些功能按
鍵會讓當前的特殊模式的設置全部還原。下面的表格列
出了各特殊模式下功能按鍵的有效性。 （O 表示有效，
X 表示無效）
保持（HOLD）
有效的模式
功能按鍵開關
RANGE
1
Hz
2
藍色
按鍵
1
MIN/
MAX
HOLD
H
PEAK
H
REL
相對值（REL）
最小 / 最大值保持
峰值保持
HZ
