103N / 105N / 106
SC
1-3 面板介绍
参照图 1 和下面的步骤熟悉电表的控制面板和连接端口。
1. 数字显示— 4000 计数的数字液晶显示屏，内含 82
段模拟刻度盘、极性指示、小数点、"
"AC, DC,
, RANGE,
H
, APO,REL, MAX, MIN, PMAX, PMIN 和
单位指示 .(PMAX, PMIN, REL 只有 105N / 106 有 ).
2. 旋盘开关 — 选择想要的功能和量程 .
3. COM 输入端口 — 公共地的输入连接器 .
4. ° C ° F VΩ Hz 输入端口 — 电压、电阻、电容、频率和
温度的正端输入连接器 .
5. mA 输入端口 — 电流测量的输入正端接口 ( 最大到
400mA).
6. A 输入端口 — 电流测量的输入正端接口 ( 最大到 10A).
功能按键开关 ( "MIN/MAX"、"Peak
H
" 和 "Rel △ "
按键仅 105N / 106 有 )

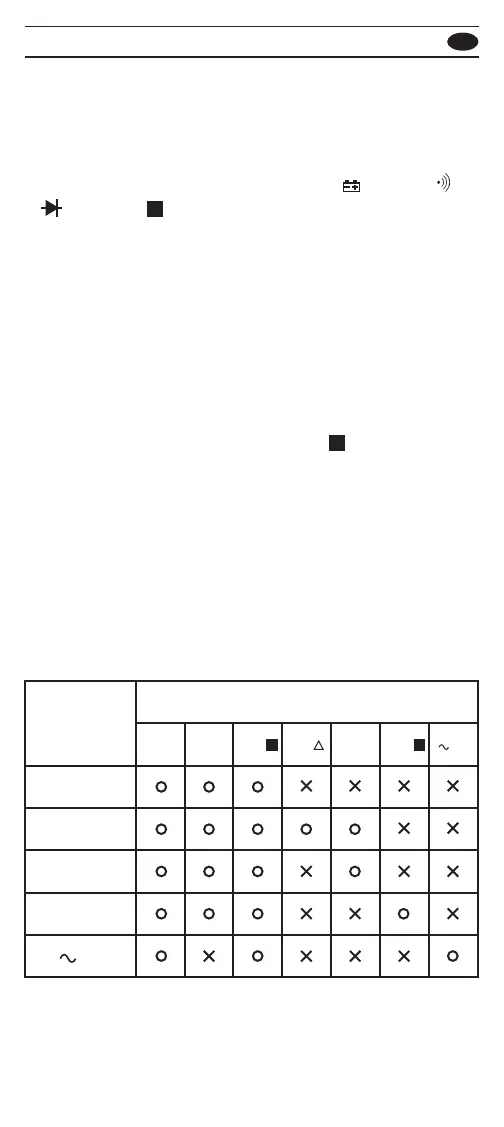

这些功能按键开关控制着电表的一些特殊的测量模式。
有些特殊模式可以嵌套在其它特殊模式下，有些功能按
键会让当前的特殊模式的设置全部还原。下面的表格列
出了各特殊模式下功能按键的有效性。（O 表示有效，
X 表示无效）
保持（HOLD）
有效的模式
功能按键开关
RANGE
1
Hz
2
蓝色
按键
1
MIN/
MAX
HOLD
H
PEAK
H
REL
相对值（REL）
最小 / 最大值保持
峰值保持
HZ
