1-3 フロントパネル
図 1 と次の番号付きの手順を参照して、メーターのフロントパ
ネルのコントロールとコネクタ。
1. デジタルディスプレイ - デジタルディスプレイには、82 セグ
メントのアナログ棒グラフ、自動極性、小数点、" " AC、
DC
、 、範圍、
H
、RANGE、H、APO、REL、MAX、
MIN、PMAX、PMIN、および関連ユニット。 （PMAX、
PMIN、REL は 105N / 106 のみです）。
2. ロータリースイッチ - 必要な機能と範囲を選択します。
3.COM 入力端子 - 接地入力コネクタ。
4.℃℉ 入力端子 - ボルト、オーム容量、周波数、および温度用
の正の入力コネクタ。
5. m A 入力端子 - アンプ測定用の正の入力コネクタ（最大
400mA）。
6. 入力端子 - アンプ測定用の正の入力コネクタ（最大 10A）。
プッシュスイッチ機能 (「MIN / MAX」、「Peak
H
」、
「Rel △ 」スイッチは 105N / 106 専用
プッシュスイッチ機能は、メーターの特別な測定モードを制御
します。一部の特殊モードは他の特殊モードに設定できます
が、一部のプッシュ機能は既存のすべての特殊モードをリセッ

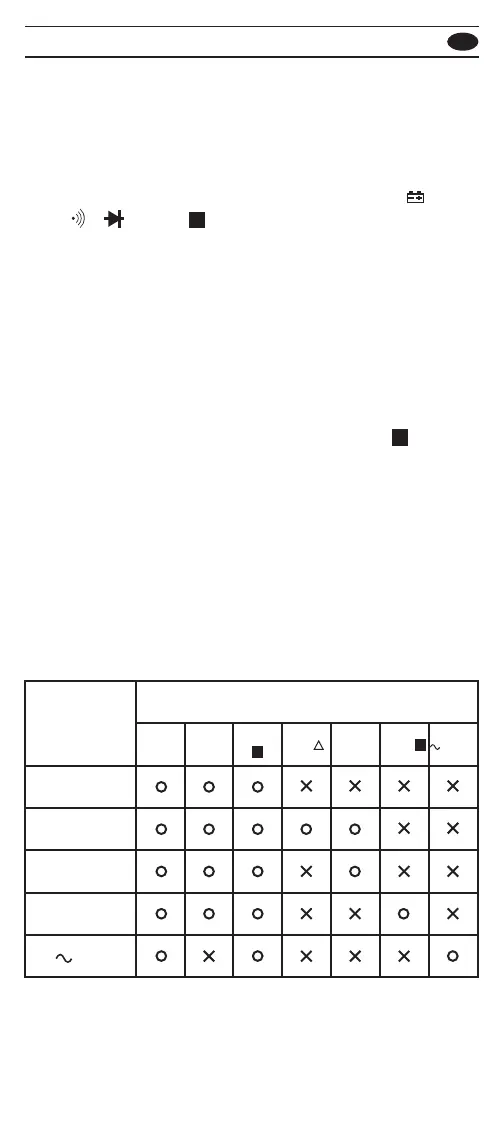

トします。次の表は、各特殊モードでのプッシュ機能をまとめ
たものです。
ホールド
アクティブモード
プッシュスイッチ機能
範囲
1
ヘルツ
2
ブルー
キー
1
最小 /
最大
ホールド
H
ピーク H
REL
REL
最小 / 最大
ホールド
ピーク
ホールド
ルツ
