Lösen Sie die Stoffabdeckung (37) und legen Sie die
Schnallenverriegelungen auf beiden Seiten in den Kinder-
autositz und befestigen Sie die Stoffabdeckung wieder.
Die Metallplatte (38) vertikal drehen und aus dem
Gehäuse (39) nehmen, das 5-Punkt-Gurtschloss (19)
entfernen.
10)
11)
Legen Sie das 5-Punkt-Gurtschloss (19) in das Schrittpolster
(41).
Die Metallplatte (38) des 5-Punkt-Gurtschlosses (19) vertikal
drehen und in das Gehäuse (39) einführen. Slot B ist NUR
für die Gruppe I in Vorwärtsrichtung geeignet.
1)
2)

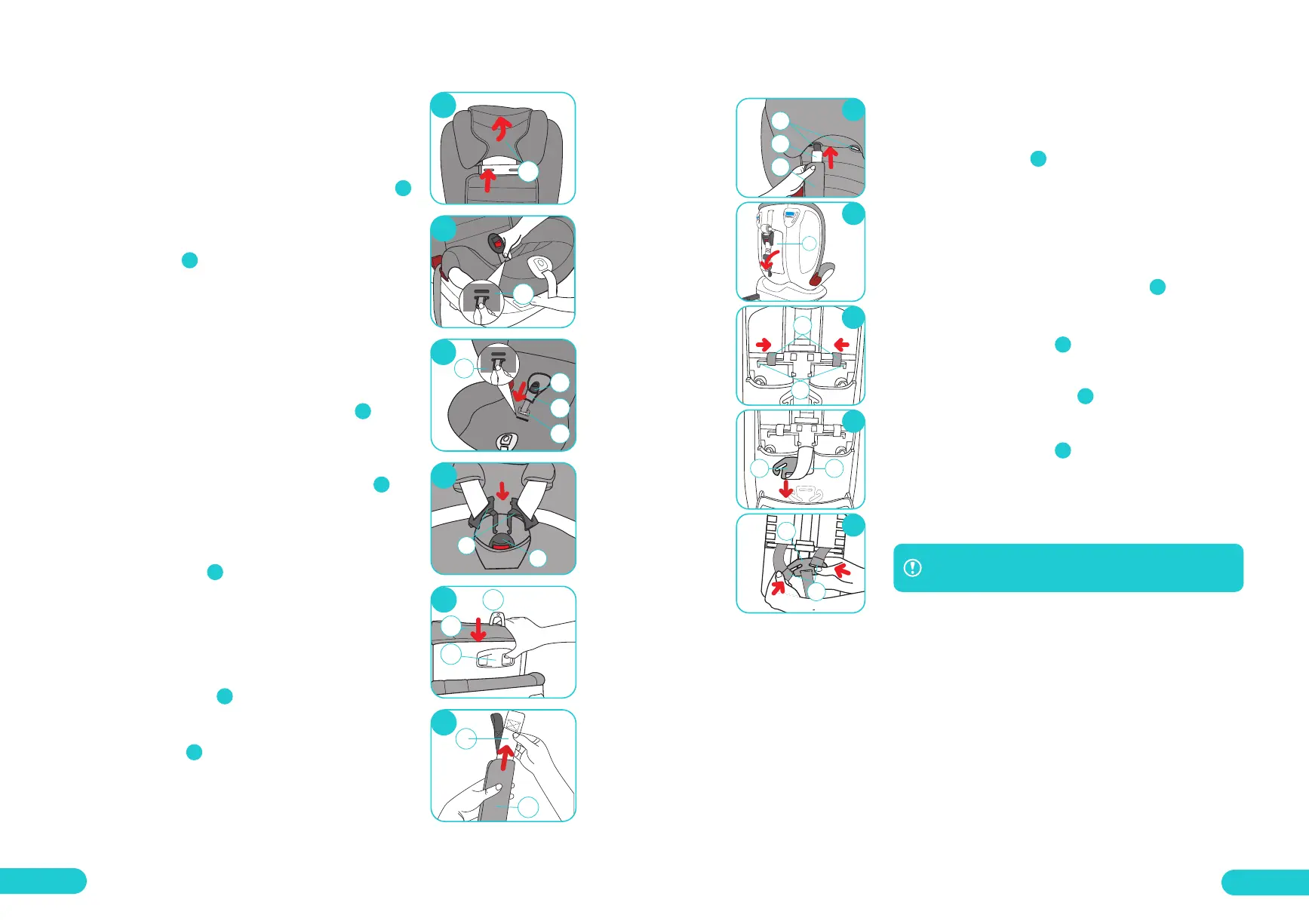

5.2 Installation des 5-Punkt-Gurtes
43
Die Stoffabdeckung (37) lösen und die Schnallenver-
schlüsse von jeder Seite aus dem Kinderautositz nehmen
und dann die Stoffabdeckung wieder anbringen.
3)
41
Führen Sie die beiden Gurtverschlüsse (20) zusammen
und stecken Sie diese in das 5-Punkt-Gurtschloss (19). Ein
hörbares "Klicken" ist zu vernehmen, sobald das Schloss
geschlossen ist.
Drücken Sie auf den Entriegelungshebel (09) in Pfeilrich-
tung, um die Kopfstütze (08) zu lösen, und stellen Sie dann
die Kopfstütze (08) nach unten in die niedrigste Position.
Ziehen Sie den Kopfstützenverstellring (07) nach oben,
während Sie die Kopfstütze (08) nach unten in die unterste
Position schieben.
Die beiden Schultergurte (05) durch die Schulterpolster
(06) führen.
4)
5)
44
45
Gurtschlossfehler können zu Verletzungen führen. Verwenden Sie KEINE Öle oder andere Schmier-
mittel an einem Teil des 5-Punkt-Gurtschlosses. Fehlfunktionen werden in der Regel durch eine
Ansammlung von Rückständen wie Essenskrümel oder andere kleine Partikel verursacht.
VORSICHT! Stellen Sie sicher, dass die Gurte an keiner
Stelle verdreht sind.
Die Schlaufen der Schultergurte (05) und Schulterpolster
(06) durch die Kopfstützenschlitze (36) führen. Die Riemen
der Schulterpolster sollten unter den Riemen des
Schultergurts sein.
Entriegeln Sie die hintere Abdeckung (31).
Befestigen Sie die Schlaufen der Schulterpolster (34) am
Kopfstützenhebel (35).
Entfernen Sie die Verbindungsplatte (32) von der Klam-
mer (33) auf der Rückseite.
Legen Sie die Gurtschlaufen der Schultergurte (40) über
die Gelenkplatte (32).
Schließen Sie die hintere Abdeckung des Kinderautositz-
es (31).
47
35
48
49
50
7)
8)
9)
10)
11)
12)
Drehen Sie den Kindersitz so herum, dass die Rückseite zu
Ihnen zeigt.
6. Pflege und Wartung
6.1 Pflege des 5-Punkt-Gurtschlosses
Anzeichen für die Fehlfunktionen des Schlosses sind wie folgt:
42
41
47
43
44
REARWARD FACING
GROUP 0+/I
07
08
09
45
46
48
49
50
6)
46
REARWARD FACING
GROUP 0+/I
31
35
