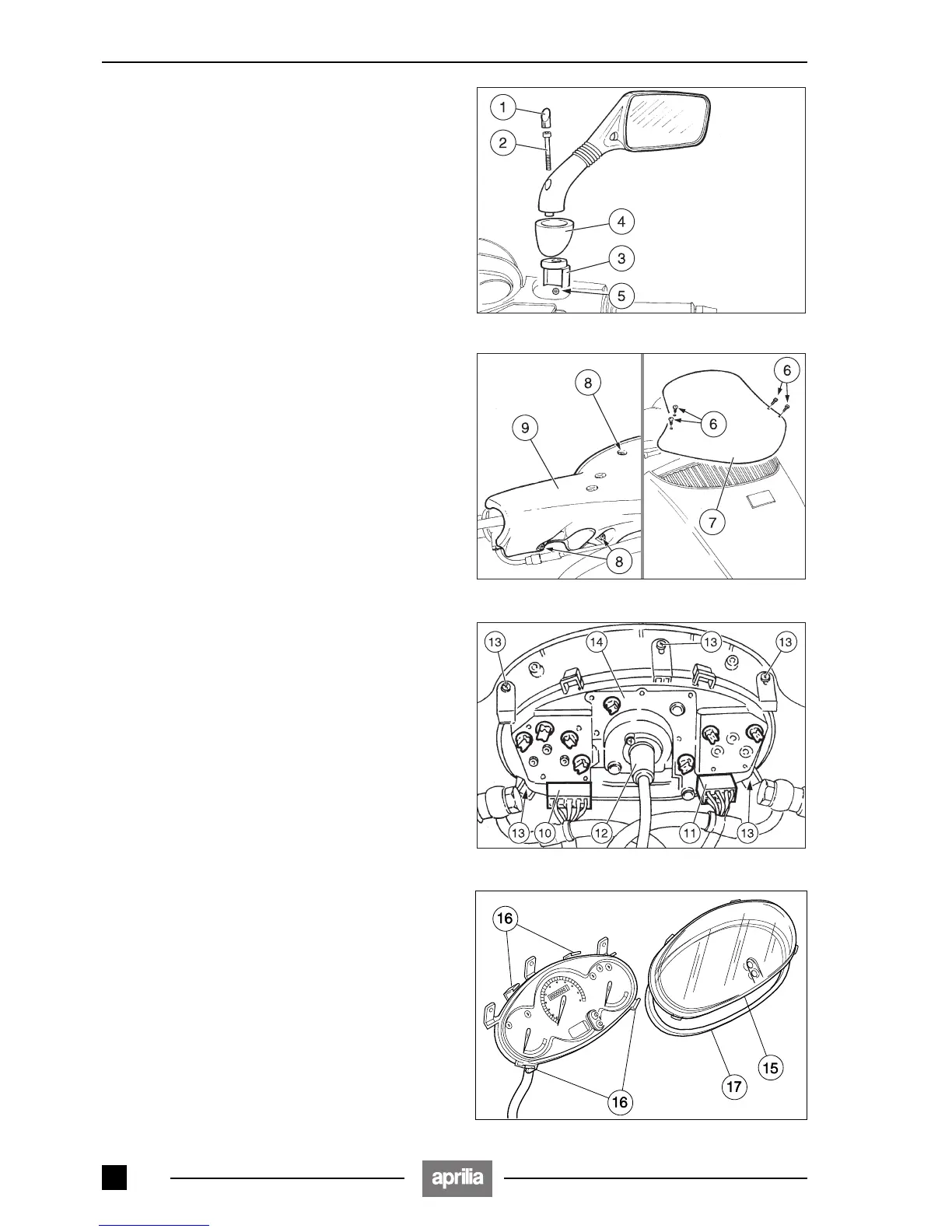

7.1.9 RIMOZIONE SPECCHIETTI RETROVISORI
Leggere attentamente 1.4 (PRECAUZIONI E INFOR-
MAZIONI GENERALI).
◆ Posizionare il veicolo sul cavalletto centrale.
◆ Rimuovere il coperchio (1).
◆ Svitare la vite (2).
◆ Rimuovere lo specchio recuperando: la vite (2), il sup-
porto (3) e la cuffia di protezione (4).
7.1.10 RIMOZIONE CUPOLINO
Leggere attentamente 1.4 (PRECAUZIONI E INFOR-
MAZIONI GENERALI).
◆ Posizionare il veicolo sul cavalletto centrale.
◆ Rimuovere gli specchietti retrovisori, vedi 7.1.9 (RIMO-
ZIONE SPECCHIETTI RETROVISORI).
◆ ★ Svitare e togliere la vite (5).
◆ Svitare e togliere le quattro viti (6).
◆ Rimuovere il vetro cupolino (7).
◆ ★ Svitare e togliere le tre viti (8).
Operare con cautela.
Non danneggiare le linguette e/o le relative
sedi d’incastro.
Maneggiare con cura i componenti verniciati, non
strisciarli o rovinarli.
◆ Rimuovere il cupolino (9).
7.1.11 RIMOZIONE CRUSCOTTO
Leggere attentamente 1.4 (PRECAUZIONI E INFOR-
MAZIONI GENERALI).
◆ Rimuovere il cupolino, vedi 7.1.10 (RIMOZIONE CU-
POLINO).
◆ Scollegare i due connettori elettrici (10-11).
◆ Scollegare il cavo tachimetro/contachilometri (12) dal
cruscotto.
◆ Svitare e togliere le cinque viti (13).
◆ Sfilare il cruscotto (14) nel senso di marcia.
Smontaggio vetro cruscotto
Maneggiare con cura.
Non rovinare il vetro o gli agganci nello smon-
taggio.
◆ Liberare il vetro (15) dagli agganci (16).
◆ Rimuovere il vetro (15).
◆ Recuperare la guarnizione (17).
