DESCRIPTION
La centrale CV10 est une carte électronique qui commande, par le biais d’actionneurs électromécaniques, l’ouverture et la
fermeture de portes, volets et fenêtres.

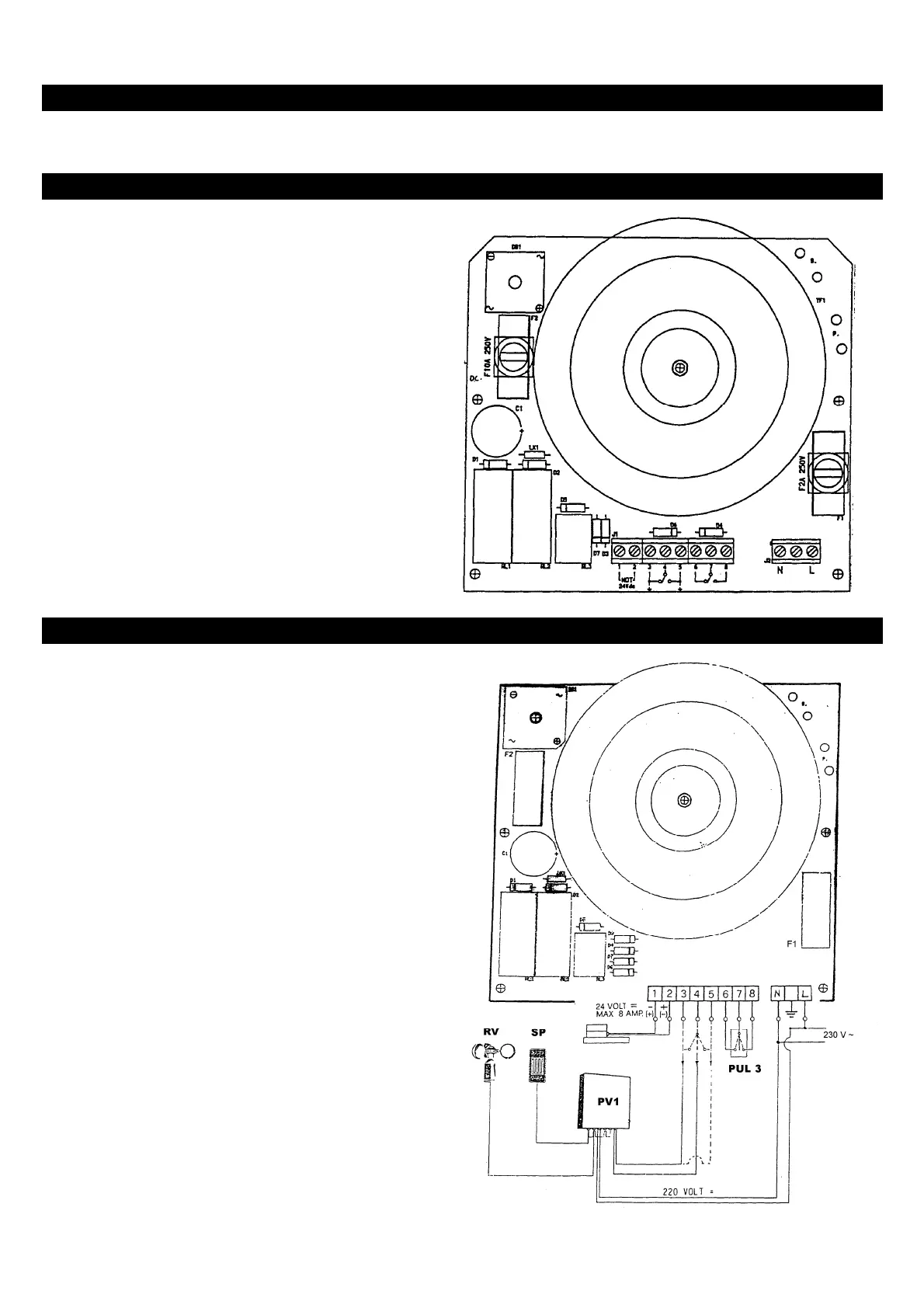

SCHEMA DE LA CARTE CV10
F1 = Fusible de 2A pour tension de 230V
F2 = Fusible de 10A pour sortie 24V
J1 = Bornier de commandes et actionnements
J2 = Bornier tension 230V
TF1 = Transformateur
RL1-RL2 = Relais de commutation ouvrir/fermer
RL3 = Relais de gestion des priorités des actionnements
DB1 = Contact redresseur 10A
DESCRIPTION - BORNIER - CV10
1 Bornes 1 et 2 alimentation pour actionneurs. Permet
d’alimenter les actionneurs à 24 Vcc avec une
absorption maximale de 8A.
2 Bornes 3, 4 et 5 commande ouvrir/fermer (centra-
lisée). Contact qui commande l’ouverture et la
fermeture de l’actionneur. L’intervention de ce contact
est prioritaire à l’entrée des bornes 6, 7 et 8.
3 Bornes 6, 7 et 8 commande ouvrir/fermer (locale).
Contact qui commande l’ouverture et la fermeture de
l’actionneur sans aucune priorité. Quand le contact
centralisé intervient, toutes ses fonctions sont exclues
; il se réactive uniquement quand le contact centralisé
est en position de repos.
4 Bornes N et L alimentation 230V 50Hz
L = PHASE
N = NEUTRE
N.B Brancher la PV1 sur "3" et "4" ou bien sur "4" et
"5". Contrôler que le système de "secours pluie-
vent" donne bien la commande de fermeture.
