- 7 -
4.1.2 Fila dei tasti di attivazione (Vedasi Figure 5 e 6)
Le riceventi possono essere utilizzate sia con i telecomandi a 2 e 4 tasti che
con i telecomandi a 14 tasti: in caso di utilizzo in abbinamento ai telecomandi
a 14 tasti, tramite i jumper JP3 e JP4, è possibile definire a quale fila di tasti la
ricevente deve rispondere secondo lo schema seguente:
JP3 – JP4 aperti: fila 1 (Tasti 1-4) / JP3 chiuso: fila 2 (Tasti 5-8)
JP4 chiuso: fila 3 (Tasti 9-12) / JP3 – JP4 chiusi: fila 4 (Tasti 13-14).
INFORMAZIONI:La ricevente può ricevere comandi anche dai telecomandi a 2 e 4
canali (TR2 e TR4) solo se JP3 e JP4 vengono lasciati aperti
(prima configurazione).

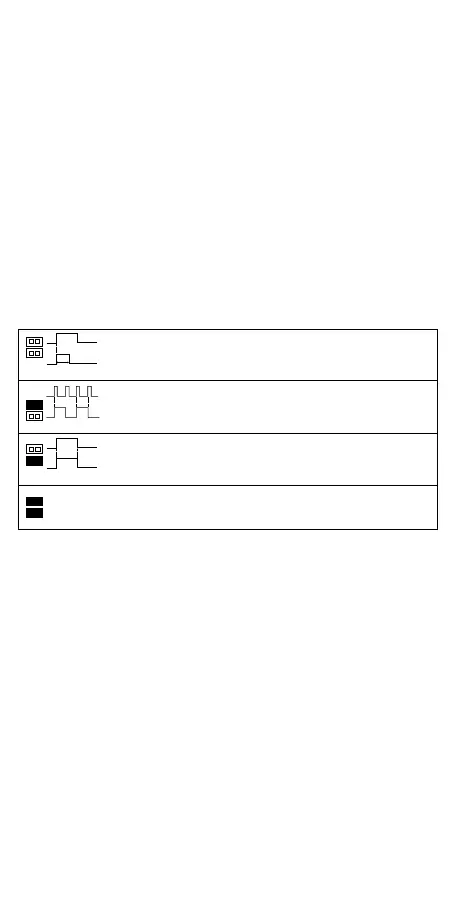

4.1.3 Logica di funzionamento delle uscite
La modalità di funzionamento dei canali di uscita 3 e 4 può essere selezionata
mediante i jumper JP1 e JP2 secondo lo schema sottostante. I canali di uscita
1 e 2 funzionano in ogni caso con uscita impulsiva di durata pari a 1 secondo.
Il microprocessore della ricevente legge la posizione dei jumper JP1-4
all’accensione: in caso di variazione della configurazione dei jumper JP1-4,
affinché essa sia resa operativa, è necessario togliere e ridare alimentazione
alla ricevente.
4.2 Accessori
Modulo CA41
L’inserimento sul ricevitore di questo modulo consente all’utente di avere a
propria disposizione un ulteriore canale di ricezione: in questo modo con la
STESSA APPARECCHIATURA E IL TELECOMANDO STANDARD sarà
possibile comandare due diverse utenze.
Modulo CA43
L’inserimento sul ricevitore di questo modulo consente all’utente di avere a
propria disposizione tre ulteriori canali di ricezione: in questo modo con la
STESSA APPARECCHIATURA sarà possibile comandare quattro diverse
utenze.
Modulo espansione memoria 16 kb o 128 kbits
Inserendo questo modulo nella ricevente è possibile abilitare la ricevente a
gestire ben 1500 utenti.
Contenitore da esterno IP44
Tools di programmazione
Riceventi e telecomandi Aprimatic possono essere programmati anche
utilizzando:
• Programmatore APRITOOL per gestione controllo accessi
• Software per la gestione degli accessi APRICOT-MANAGER
• Base di connessione per programmazione trasmettitori APRIBASE 1
Funzionamento impulsivo. JP1 e JP2 aperti: ad
ogni comando dato con il trasmetti-tore l’uscita si
attiva per un secondo.
CONFIGURAZIONE NON UTILIZZATA. PROVOCA LA
DISABILITAZIONE DEI CANALI DI USCITA 3 E 4.
Funzionamento passo-passo. JP1 chiuso: ad
ogni comando dato con il trasmettitore, l’uscita
cambia stato (ON → OFF e OFF → ON).
Funzionamento continuo. JP2 chiuso: l’uscita
resta attiva finché persiste il comando dato con il
trasmettitore.
attivazione tasto
uscita
1s
attivazione tasto
uscita
attivazione tasto
uscita
