TECHNOPOOL2 INSTALLAZIONE
Sistema di dosaggio per piscine ITALIANO
ADSP7000693 rev. 1.0 24/03/2016 6/44
2.2.4 Segnale abilitazione dosaggio (V1)
Collegare il segnale dell’abilitazione al dosaggio (20÷240VAC) sull’ingresso CHARGE.
2.2.5 Sonda di livello prodotto pompa pH
Collegare la sonda di livello (contatto on/off, senza tensione) sull’ingresso LEVEL RIN.
2.2.6 Sonda di livello prodotto pompa Rx
Collegare la sonda di livello (contatto on/off, senza tensione) sull’ingresso LEVEL SAN.
2.2.7 Uscita allarme – Morsetto OUT 24V
E’ un’uscita di ripetizione di allarme, che fornisce una tensione a 30VCC
con un assorbimento massimo di 500mA.
2.2.8 Uscita elettrovalvola – Morsetto RELAY
Il morsetto RELAY da un contatto secco (non in tensione) ed è utilizzato
per comandare l’elettrovalvola.

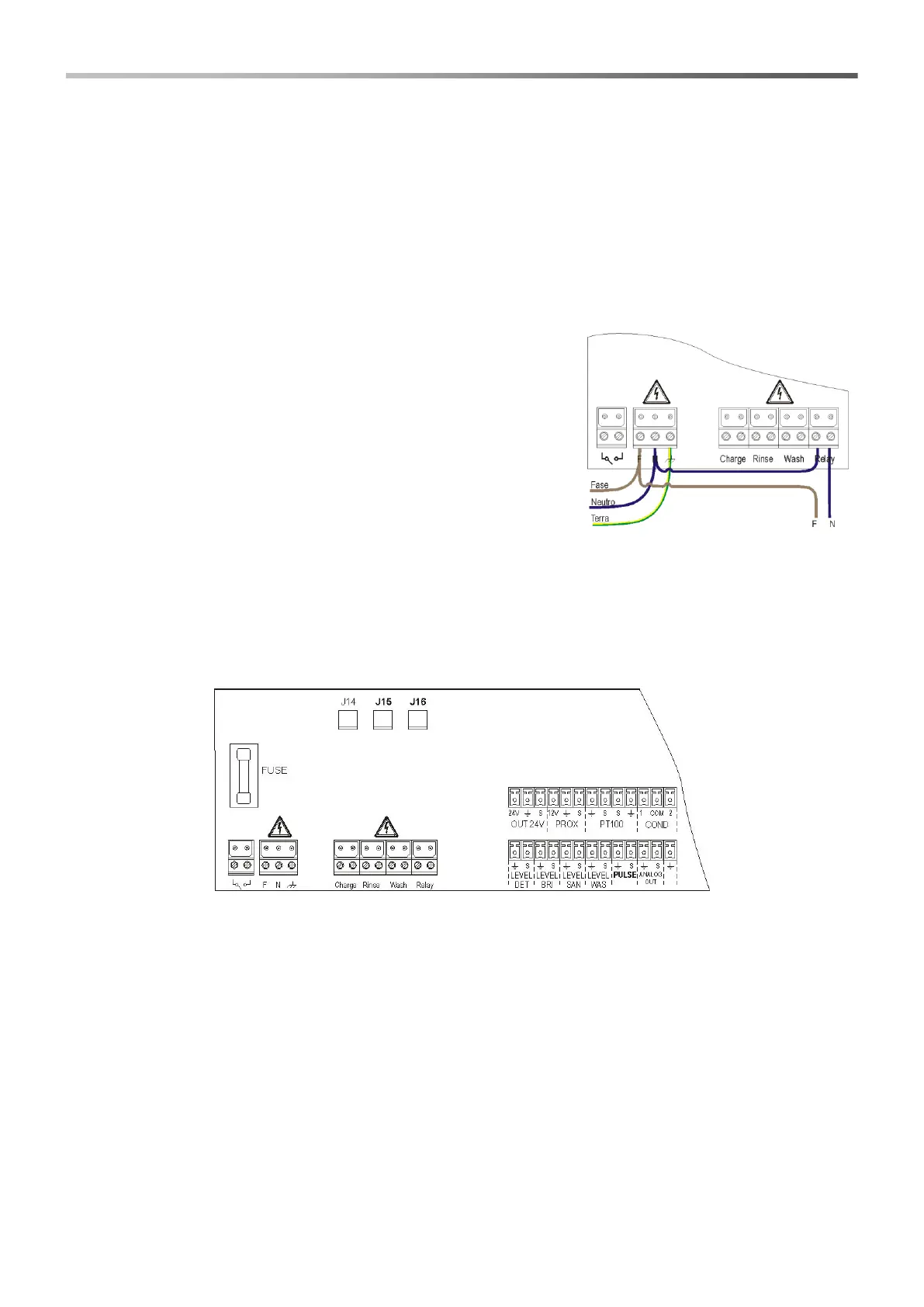

Per avere una tensione sul morsetto RELAY pari alla tensione di
alimentazione, ad esempio 240VAC, seguire lo schema riportato a fianco.
2.2.9 Interruttori pompa
Il sistema può essere predisposto con interruttori di abilitazione dosaggio per ogni pompa che bloccano il dosaggio
della pompa associata.
Gli interruttori sono collegati sul circuito nel modo seguente:
 Pompa pH sul connettore J16
 Pompa Rx sul connettore J15
