Sistema di dosaggio per piscine ITALIANO
ADSP7000693 rev. 1.0 24/03/2016 8/44

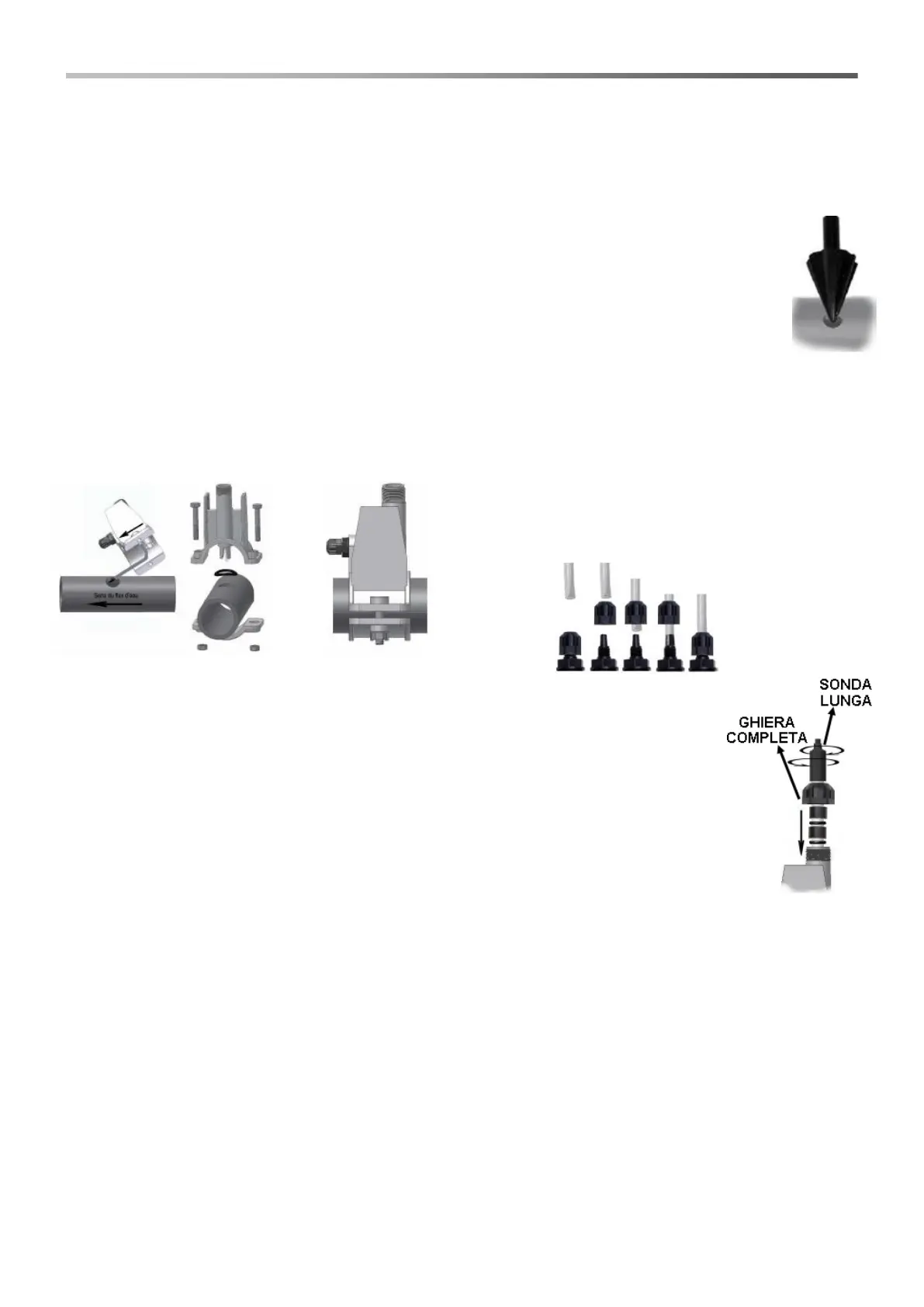

2.3.1 Montaggio degli accessori
Assemblaggio del porta-sonda
- Il porta-sonda si installa su di un tubo di diametro D50 o D63 dove è stato eseguito un foro di diametro 24mm.
- Controllare il senso del flusso nel tubo per inserire correttamente il tubo di iniezione
- Il porta sonda deve essere posizionato in verticale +- 45°.
Esecuzione di un foro D24mm
- Eseguire un pre-foro di 5mm nel mezzo della parte superiore del tubo
- Allargare il foro con la punta di 24 mm fornita (rif. 12), fino ad introdurre completamente la punta nel tubo
- Sbavare il foro rimuovendo i residui di PVC
Installazione del porta-sonda 2 in 1 (rif. j) :
- Inserire l’O-ring (rif. 8) sul tubetto di iniezione
- Inserire il tubetto di iniezione nel tubo nel senso del flusso come indicato dalla freccia sull’etichetta
- Posizionare l’o-ring nella sua sede e mantenerlo in posizione, applicare la parte superiore del porta-sonda (rif. j)
sul tubo della piscina
- Inserire le due viti (se il tubo è DN63 utilizzare i due distanziali (rif. 9) tra il porta-sonda superiore e il collare
inferiore), applicare la parte inferiore del porta-sonda sul tubo e serrare i dadi sulle viti.
Attenzione, avvitare le viti di serraggio in modo uniforme in modo da ottenere un corretto fissaggio, non serrare
completamente una vite quando l’altra è ancora svitata.
Montaggio del tubo 4 x 6 (rif. 2) sugli
elementi d e f g dello schema di
collegamento idraulico
Installazione di un elettrodo lungo (120 mm)
- E’ possibile utilizzare un elettrodo standard (12x120 mm), in questo caso è necessario
utilizzare tutti i pezzi (rif. 6 e 7) forniti nel corredo.
- Inserire sul corpo della sonda in sequenza : la ghiera (rif. 11) e poi alternativamente un
distanziale (rif. 6) e un o-ring (rif. 7) come mostrato a lato
- Inserire dolcemente l’elettrodo sul porta-sonda eseguendo delle piccole rotazione orarie e
antiorarie per far scendere gli o-ring. Quando tutti i componenti sono nella sede, serrare la
ghiera a mano (rif. 11)
Attenzione non flettere mai l’elettrodo che altrimenti si danneggerà irreparabilmente. La parte
interna dell’elettrodo è molto fragile.
