5 |
5. Netzanschluss
Elektroanschluss nur durch einen Fachmann!
Vor der Durchführung der Elektro- oder Wartungsarbeiten sind alle Teile spannungsfrei zu machen.
Die Pumpe darf nur über einen Fehlerstromschutzschalter von I
∆N
≤ 30 mA betrieben werden. Die örtlichen
Normen und Vorschriften des Gerätestandortes müssen berüksichtigt werden.
Bitte darauf achten, dass in der Elektroinstallation eine Trennvorrichtung vorgesehen ist, die das
Abtrennen vom Netz mit mindestens 3 mm Kontaktöffnung jedes Poles gestattet.Entsprechend der Norm
müssen die Leitungstypen H02RN-F bzw. H07RN-F verwendet werden. Zusätzlich muss der zulässige
Mindestquerschnitt entsprechend der Motorleistung und der Leitungslänge angepasst werden.
Bei Drehstrommaschinen mit 400 V Anschluss, ist unbedingt auf ein Rechtsdrehfeld zu achten. Bei linkslauf
läuft zwar der Lüfter, der Kompressor wird aber nicht gestartet.
Charakteristik der Stromversorgung:
230 V ± 10 %, Einphasenstrom, 50 Hz oder 400 V ± 10 %, Dreiphasendrehstrom, 50 Hz (entsprechend
dem aktuellen Modell), Netzform TT und TN.S. Die Wärmepumpe muss an einen Potentialausgleich
angeschlossen sein.
Mindest-Absicherung:
Die Absicherung muss mindestens 16 A C (modellabhängig) betragen und ist ausschließlich zum Schutz
der Wärmepumpe bestimmt. Die Sicherung muss Charakteristik „träge“/C haben. Sicherungsautomaten
mit einer Charakteristik B führen zur Betriebsstörung und somit zum Erlöschen der Garantie.
Die Wärmepumpe ist mit einem Durchfl ussschalter ausgerüstet, welcher Spannung auf die Platine anlegt,
wenn der Wasserdurchfl uss ausreichend ist.
Bei Drehstrommaschinen muss ein 3-poliger Sicherungsautomat verwendet werden. Bei 3 Stück
Einzelsicherung kann die Maschine zerstört werden, was zum Erlöschen der Garantie führt.
!

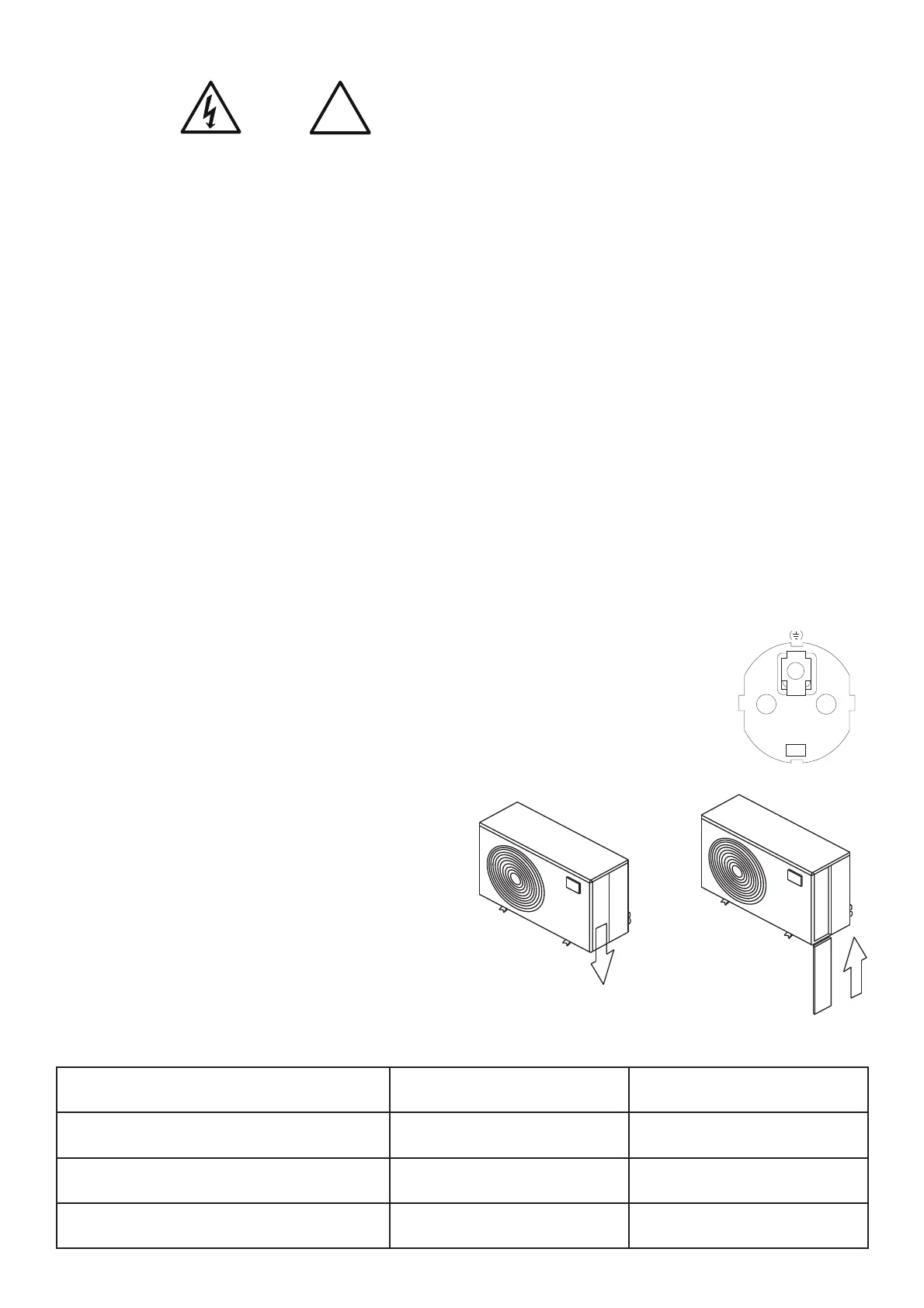

Anschluss Steckdose
Es ist darauf zu achten, dass der Stecker korrekt in die Steckdose gesteckt
wird. Ansonsten kann es zu Funktionsstörungen kommen. Phase L1,
Neutralleiter und Schutzleiter müssen wie in der Abbildung verbunden
werden.
(L) (N)
16 A 250 V ~
Vorbereitung Elektroanschluss
Für den Elektroanschluss muss das Seitenblech
nach unten gezogen werden. Dazu müssen die
Schrauben gelöst werden.
S 60-100 230 V/50 Hz
Absicherung C 16 1 pol.
Bis 15 m: 3 x 1,5 mm² Bis 30 m: 3 x 2,5 mm²
S 140 230 V/50 Hz
Absicherung C 16 1 pol.
Bis 15 m: 3 x 2,5 mm² Bis 30 m: 3 x 2,5 mm²
S 160 230 V/50 Hz
Absicherung C 16 1 pol.
Bis 15 m: 3 x 2,5 mm² Bis 30 m: 3 x 4 mm²
S 200 400 V/50 Hz
Absicherung C 16 A 3 pol. Block
Bis 15 m: 5 x 1,5 mm² Bis 30 m: 5 x 2,5 mm²
Kabelquerschnitte/Absicherung
