Technikraum
Bypass Chemische Aufber.
Filter
Swimming-Pool
Wärmepumpe
Ausblas
Kondensatablauf
Hydraulikanschlüsse
Einhaltung unbedingt erforderlich!
• Anschluss durch Bypass auf dem Filtrationskreislauf, vorgeschaltete Geräte der chemischen
Wasseraufbereitung.
• Anschluss der Eintritts-/Austritts-Wasser-PVC-Rohre DN 50 an die Geräteöffnungen gemäß den
Anzeigen Eintritt/Austritt (Gewinde vor dem Einschrauben schmieren).
• Kondensatablauf: Plastik-Winkelstück in das Entleerungsloch am Boden einstecken und anschließen
falls erforderlich.

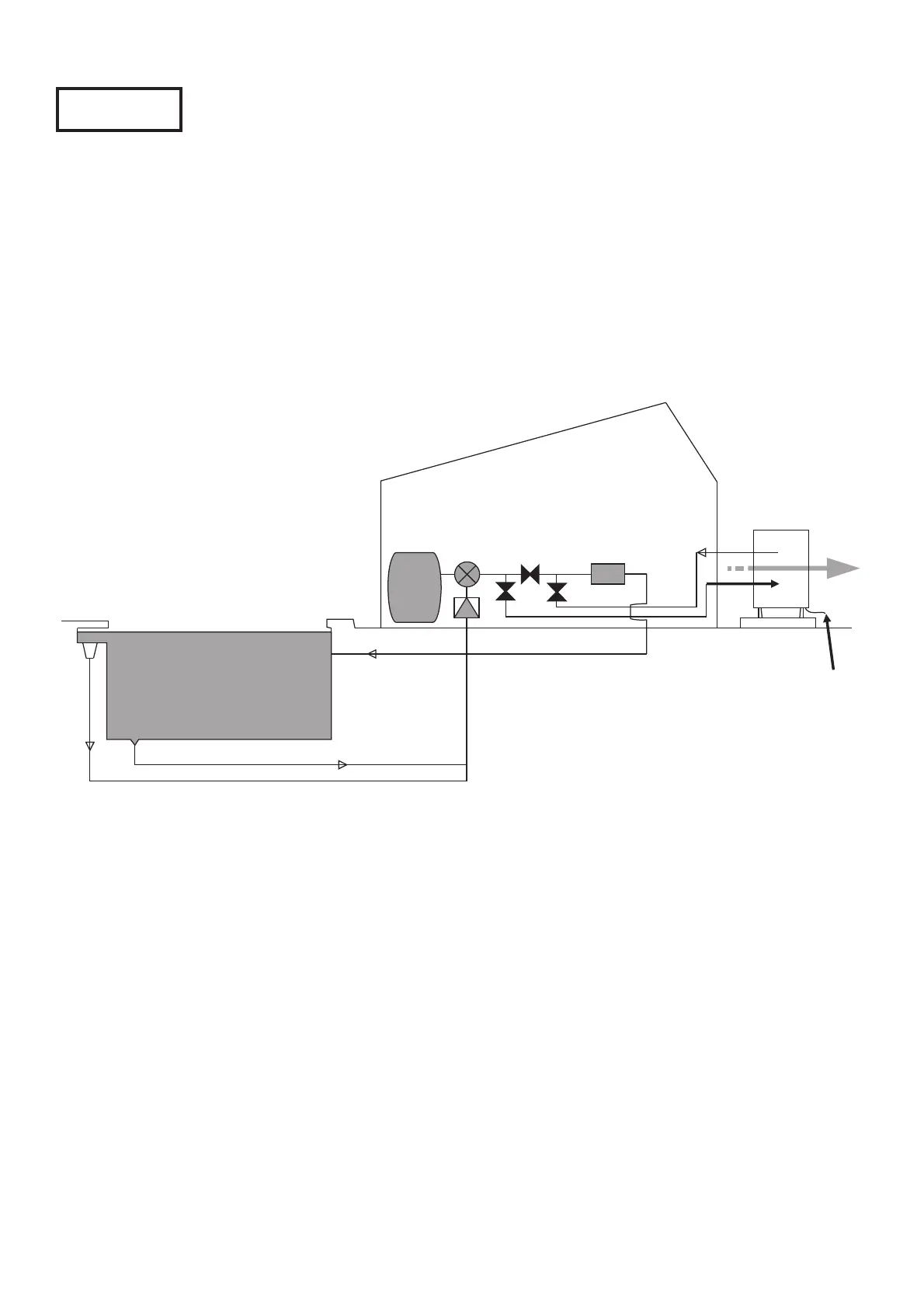

• Wasseranschlüsse sind auf der Zeichnung schematisch dargestellt. Die Bezeichnungsschilder Wasser
Ein/Austritt an der Wärmepumpe beachten.
• Empfohlenen Wasserdurchsatz je nach Gerätegröße einhalten.
