SELECCIÓN DEL ELECTRODO
La selección del diámetro del electrodo depende del espesor de
la pieza de trabajo, posición de soldadura, junta, etc. Por favor
observar la siguiente tabla.
Relación entre el espesor de la pieza de trabajo y el diámetro del
electrodo:
La siguiente tabla muestra los rangos de amperaje electrodo
diametro:
1.Los electrodos deben permanecer almacenados adecuadamente
de acuerdo a la información técnica de Lincoln. Esto ayudará a
reducir la presencia de hidrógeno difusible en la solidicación del
cordón de soldadura evitando la presencia de grietas.
2. En los procesos de soldadura, El arco eléctrico no debe ser
demasiado largo; de lo contrario, se presentara un arco inestable,
demasiadas salpicaduras, mayor luminosidad, socavación, etc.
3. En el proceso SMAW, la longitud del arco es usualmente igual
a 0,5~1,0 veces el diámetro del electrodo. Para los electrodos
básicos la longitud del arco no debe superar el diametro del
electrodo, entre más corto mejores aplicaciones obtendrá. Para
los electrodos rutílicos la longitud del arco es igual al diámetro del
electrodo.
OPERACIÓN DE ACUERDO AL AMBIENTE
Altura sobre el nivel del mar: Por debajo de 1000m.
Temperatura de operación: -10°C+40°C.
Humedad Relativa: Por debajo 90 %(+20°C).
Preferiblemente ubique la máquina por encima del nivel del piso,
de tal forma que el máximo angulo formado con el piso no exceda
los 15° grados.
Proteja la máquina contra la lluvia fuerte o en circustancias
calientes contra las luz solar directa.
El contenido de polvo, ácido, gases corrosivos en el aire
circundante, no puede exceder los estandares normales.
Tenga cuidado de que es suciente la ventilación durante la
soldadura. Debe haber por lo menos 30 cm de distancia libre entre
la máquina y la pared.
NOTAS DE OPERACIÓN
Lea detalladamente los cuidados de seguridad antes de usar este
equipo.
Conecte el cable del polo a tierra con la máquina directamente.
La entrada de tensión debe ser monofásica, 50Hz/60Hz, 120V~ ó
120V~/230V~. Prohibido su funcionamiento sin alguna fase. si no
conecta una de las fases no prende.
En caso de cerrar el interruptor de potencia, el voltaje en circuito
abierto puede causar riesgo de electrocución. No toque el
electrodo con ninguna parte del cuerpo.
Antes de operar, las personas no involucradas deben retirarse. No
mirar el arco con los ojos sin protección.
Asegurar una buena ventilación de la máquina para mejorar la
relación de trabajo.
Apague la máquina cuando a terminado de operarla para
economizar energía.
Cuando el interruptor de potencia se apague debido a una falla.
No lo reinicie hasta que el problema sea resuelto. De lo contrario
el problema puede agravarse.
CONTROL DE OPERACIÓN Y CONEXIONES
PARÁMETROS DE SOLDADURA

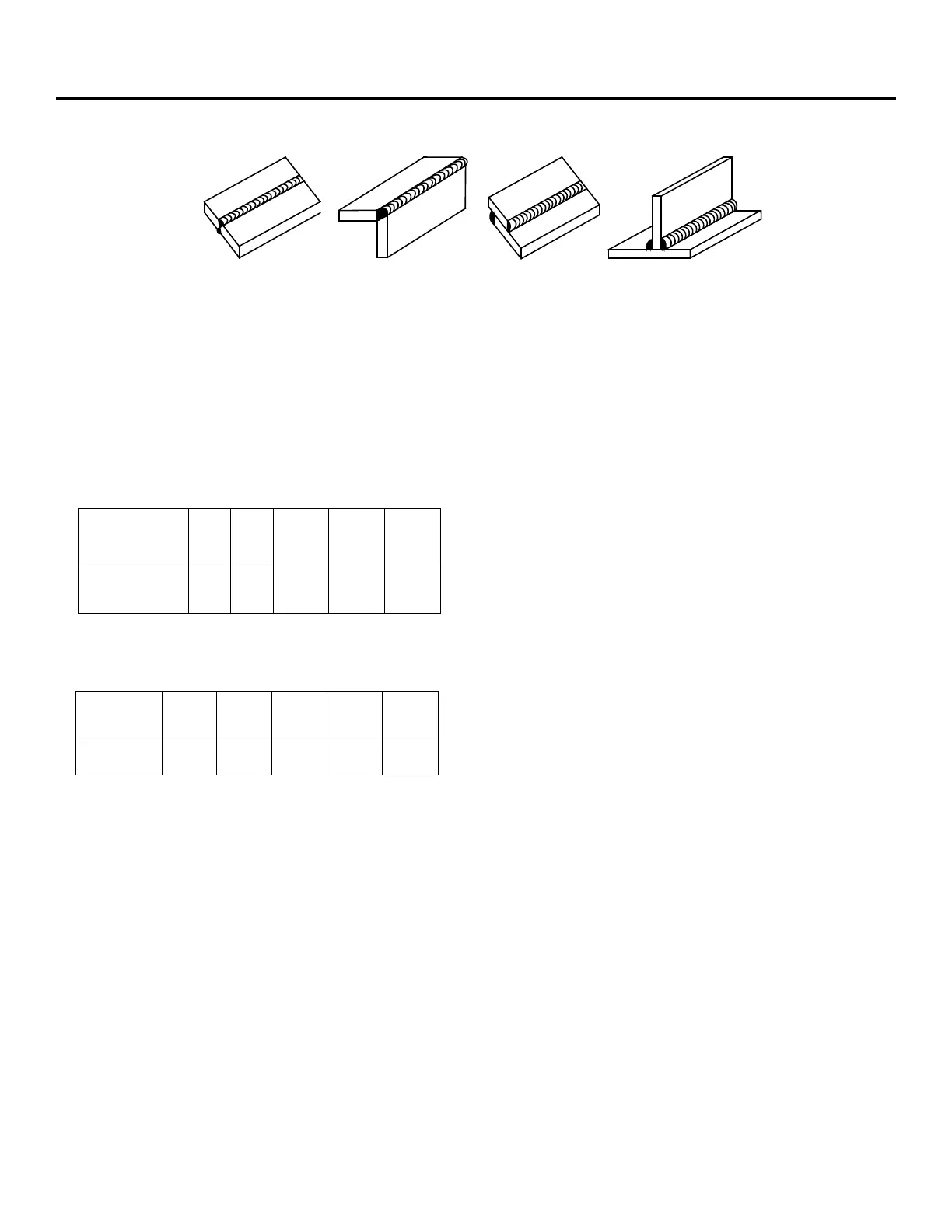

JUNTAS DE SMAW
Butt joint Lap joint Corner joint T joint
A Tope De Esquina Traslape En T
C-1 C-1
Espesor de la
pieza trabajo
/mm
Diámetro del
Electrodo /
mm
Corriente
Diámetro del
Electrodo /
mm
2
25~40
2
1,6
3
2,0
>13
4,0
3,2
40~60
4~5
2,5
4~5
100~
130
160~
210
6~12
3,2
3,2~4
50~80
4~6
Formas comunes de unión: A tope, de esquina, traslape y en T.
