SELEÇÃO DO ELETRODO
A seleção do diâmetro do eletrodo depende da espessura da peça
de trabalho, posição de soldagem, junta, etc. Por favor observe a
seguinte tabela.
Relação entre espessura da peça de trabalho e diâmetro do
eletrodo:
A seguinte tabela mostra os ranges de corrente respectivos
ao diâmetro do eletrodo:
1. Os eletrodos devem permanecer armazenados adequadamen-
te de acordo com a informação técnica fornecida pela Lincoln
Electric. Isto ajudará a reduzir a presença de hidrogênio difusivo
na solidicação do cordão de solda evitando a presença de poros.
2. Nos processos de soldagem, o arco elétrico não deve ser de-
masiadamente largo, do contrário apresentará instabilidade do
arco, aumento de respingos, maior luminosidade, mordeduras etc.
3. No processo SMAW o comprimento do arco é usualmente igual
a 0,5~1,0 vezes o diâmetro do eletrodo. Para os eletrodos básicos
o comprimento do arco não deve superar o diâmetro do eletrodo.
Comprimentos mais curtos, possibilitammaiores aplicações são
obtidas.
4. Para os eletrodos rutílicos o comprimento do arco é igual ao
diâmetro do eletrodo.
OPERAÇÃO DE ACORDO COM O AMBIENTE
Altura acima do nível do mar: Abaixo 1000 m. Temperatura de
funcionamento: -10 ° C + 40 ° C. Humidade Relativa: abaixo de
90% (+ 20° C).
De preferência, posicione a máquina acima do nível do chão, de
modo que o ângulo máximo entre o piso não exceda 15°.
Proteger a máquina contra fortes chuvas e em circunstâncias
quentes contra a luz solar direta.
O teor de poeiras, gases ácidos, corrosivos no ar circundante não
pode exceder os padrões normais.
Tome cuidado para que a ventilação seja suciente durante a sol-
dagem. Deve haver pelo menos 30 cm de espaço entre a máquina
e a parede.
NOTAS DE OPERAÇÃO
Leia cuidadosamente os cuidados de segurança antes de utilizar
este equipamento.
Conecte o cabo de aterramento da máquina.
A tensão de entrada deve ser monofásica, 50Hz / 60Hz,
120V ~ / 230V ~. Proibido operação sem qualquer uma das fases.
Caso o equipamento não irá funcionar corretamente.
Se você acionar a chave de alimentação, a tensão de circuito
aberto (nos terminais de saída da fonte) poderá causar perigo de
choque. Não toque o eletrodo com qualquer parte do corpo.
Antes da operação, as pessoas não envolvidas devem ser remo-
vidas.
Não olhe para o arco com os olhos desprotegidos.
Assegurar uma boa ventilação da máquina para melhorar o ciclo
de trabalho.
Desligue a máquina quando não estiver utilizando.
Quando o interruptor de alimentação é desligado devido a uma
falha. Não reinicie até que o problema seja resolvido. Caso con-
trário, o problema pode piorar.
CONTROLE DE OPERAÇÃO E CONEXÕES
PARÂMETROS DE SOLDAGEM

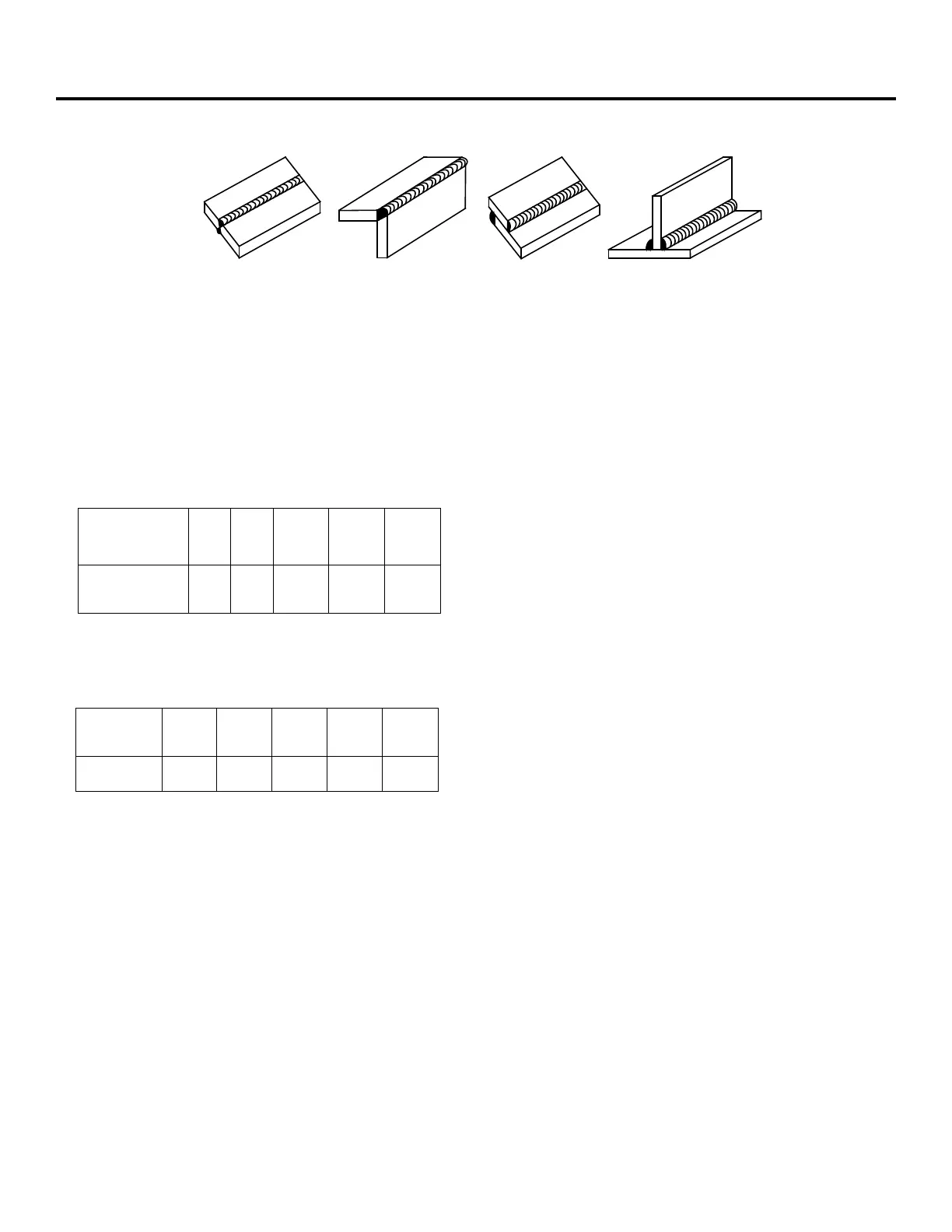

JUNTAS NO
PROCESSO
SMAW
Butt joint Lap joint Corner joint T joint
Topo Junta em ângulo sobreposta Junta em T
C-1 C-1
Espessura da
peça / mm
Diámetro do
eletrodo/ mm
Corrente
Diamêtro do
eletrodo / mm
2
25~40
2
1,6
3
2,0
>13
4,0
3,2
40~60
4~5
2,5
4~5
100~
130
160~
210
6~12
3,2
3,2~4
50~80
4~6
Formas comuns de união: topo, junta de ângulo, sobreposta e em T.
