RÉSERVÉ À L’INSTALLATEUR
Instructions pour l’adaptation en vue du fonctionnement avec un
gaz diff érent de celui de réglage
Les appareils de la catégorie II2H+3+ sont
réglés normalement pour le fonctionne-
ment au gaz méthane G20 et peuvent être
adaptés au fonctionnement avec du gaz li-
quide G30 et G31.

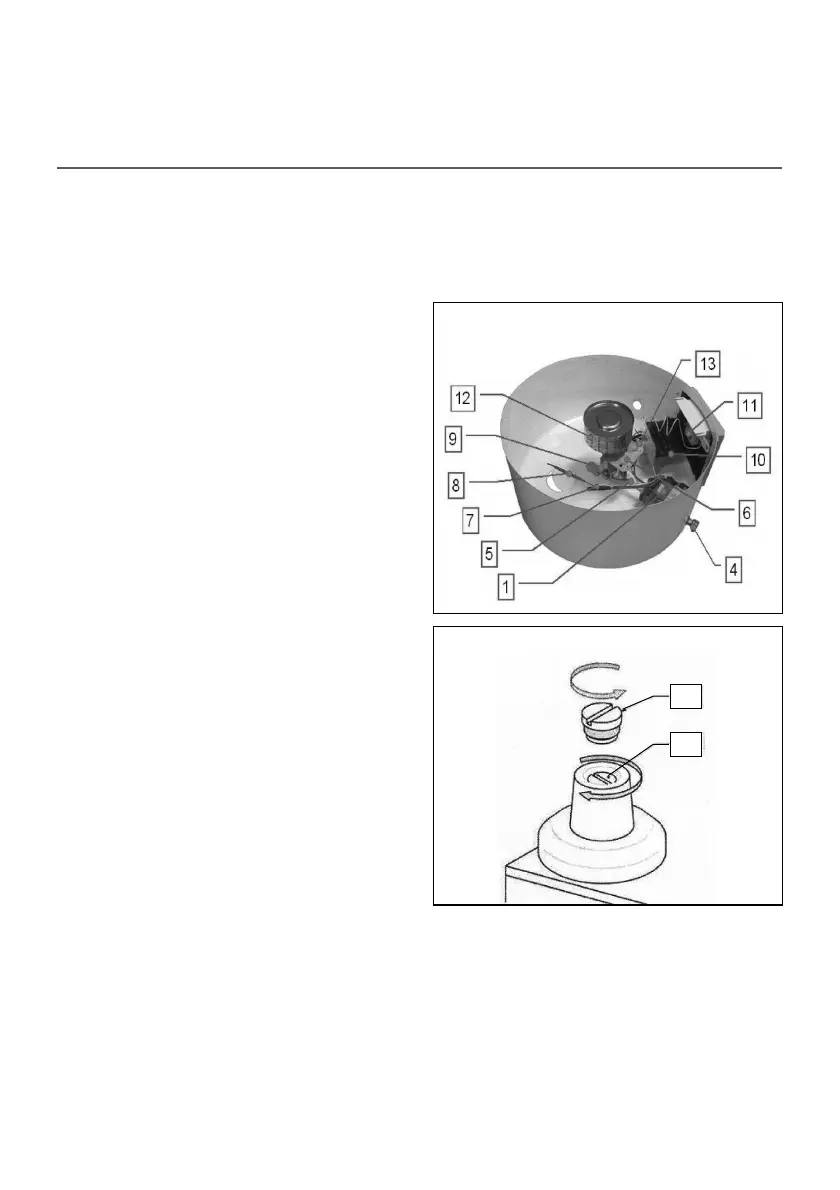

ACCESSOIRES UNITÉ DE GAZ
(fi gures 16 et 17)
1. soupape du gaz électrique,
2. bouchon de protection de la vis pour le régla-
ge de la pression,
3. vis de réglage de la pression
4. raccordement entrée du gaz G½,
5. raccordement soupape-brûleur,
6. bougie de relevé fl amme,
7. thermostat de sûreté,
8. thermostat de contrôle température,
9. gicleur,
10. centrale électronique,
11. panneau des commandes,
12. brûleur gaz,
13. bougie d’allumage.
SUBSTITUTION DU GICLEUR
Pour adapter le chauff e-eau à un gaz
diff érent de celui du réglage, il faut rempla-
cer le gicleur du brûleur.
ATTENTION; le nouveau gicleur, s’il n’est
pas fourni avec l’appareil, doit être de-
mandé au fabricant comme accessoire
d’origine et ne peut en aucun cas avoir
une autre origine
L’opération peut se faire sans démonter l’u-
nité du gaz, mais simplement (fi gure 16):
• en dévissant les quatre vis de fi xation du
panneau des commandes.
• en dévissant le gicleur du brûleur (9).
• en remplaçant le gicleur par celui qui cor-
respond au gaz diff érent de celui du régla-
ge en usine.
16
PRESCRIPTIONS
N’exécuter aucune opération de nettoyage ou d’entretien sans avoir éteint le chauff e-
eau, coupé le courant et fermé le robinet du gaz. Il est absolument interdit de faire fon-
ctionner le chauff e-eau avec les protections des parties électriques démontées ou avec
les dispositifs de sûreté exclus.
