40
FR
PRESSION D’ALIMENTATION (Gaz naturel et gaz liquide)
Diamètre des ouvertures du gicleur brûleur gaz en mm
(L’estampillage sur les gicleurs est en centièmes de millimètre)
Modèles
12P CA-E 16P CA-E 20P CA-E 12HP CA-E 16HP CA-E 20HP CA-E
Gaz méthane (G20 - G25)
1,90 / 3,00 2,05 / 3,40 2,20 / 3,40 2,20 / 3,40 2,55 / 3,40 2,55 / 3,40
Gaz Groningue (G30 G31)
Butane e Propane
1,35 / 1,85 1,50 1,60 1,60 1,90 1,90
ATTENTION; il faut vérifi er:
• si le nouveau gicleur correspond aux dimensions reportées dans le tableau A (NB : le
diamètre de l’ouverture pour le passage du gaz est reporté en centièmes de millimètre) ;
• si les sondes sont complètement enfi lées dans la gaine ;
• si les connexions électriques sont exécutées ou branchées correctement ;
• si toutes les bornes/connexions sont bien branchées aux connecteurs respectifs ;
• le nouveau réglage et/ou la nouvelle pression (éventuels) de la soupape du gaz
(N.B. celui concernant le gaz G20 a déjà été eff ectué en usine).
La pression du gaz d’alimentation, relevée au niveau de la prise de pression à l’entrée et in-
diquée de façon spécifi que sur la soupape au moyen d’un manomètre, doit avoir des valeurs
comme celles qui sont reportées dans le tableau B.
Pression
d’alimentation du gaz
Pression au niveau du brûleur (Unité de mesure = mbar)
12P CA-E 16P CA-E 20P CA-E 12HP CA-E 16HP CA-E 20HP CA-E
GAZ méthane (G20)
20 18,6 18,1 18,5 18,8 18,6 18,6
GAZ groningue (G25)
20 23,4 23,2 23,4 23,7 23,5 23,5
GAZ (G30) Butane
29 27,5 27,5 27,4 27,4 27,8 27,8
GAZ (G31) Propane
37 35,2 35,5 35,4 35,4 35,9 35,9

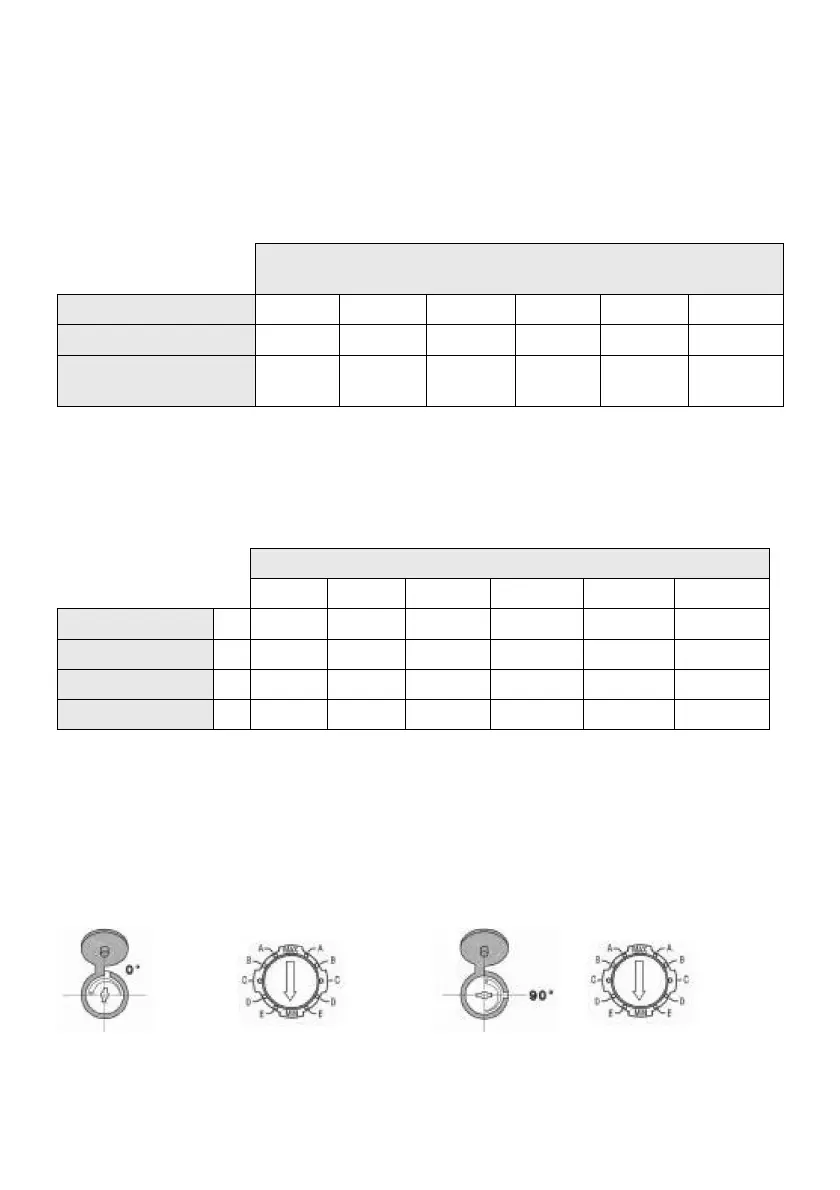

RÉGULATION DISPOSITIF D’ALLUMAGE LENT
GAZ NATUREL (G20)
Soupape SIT Soupape HONEYWELL
En cas d’adaptation pour un fonctionne-
ment avec un type de gaz diff érent de celui
du réglage, le dispositif doit être positionné
comme le montrent les fi gures reportées ci-
dessus, pour les diff érents types de gaz.
GAZ LIQUIDE (G30-G31):
Soupape SIT Soupape HONEYWELL
Important: le fabricant décline toute respon-
sabilité pour les produits qui ont subi un
processus de transformation du gaz à uti-
liser.
Pour tous les types de GAZ, NATUREL et LIQUIDE, le dispositif de réglage d’”allumage lent”
présent sur la soupape du gaz est réglé en usine:
