7 / IT
È vietato interporre qualunque dispositivo di intercettazione (valvole, rubinetti, etc.) tra il dispositivo di
sicurezza e lo scaldacqua stesso. L’uscita di scarico del dispositivo deve essere collegata ad una tuba
-
zione di scarico con un diametro almeno uguale a quella di collegamento dell’apparecchio, tramite un
imbuto che permetta una distanza d’aria di minimo 20 mm con possibilità di controllo visivo.
Collegare tramite flessibile, al tubo dell’acqua fredda di rete, l’ingresso del gruppo di sicurezza, se ne
-
cessario utilizzando un rubinetto di intercettazione (Fig.1, Rif.D).
Prevedere inoltre, in caso di apertura del rubinetto di svuotamento un tubo di scarico acqua applicato
all’uscita (Fig.1, Rif.C).
Nell’avvitare il gruppo di sicurezza non forzarlo a fine corsa e non manomettere lo stesso.
Nel caso esistesse una pressione di rete vicina ai valori di taratura della valvola, è necessario applicare
un riduttore di pressione il più lontano possibile dall’apparecchio. Nell’eventualità che si decida per l’in
-
stallazione dei gruppi miscelatori (rubinetteria o doccia), provvedere a spurgare le tubazioni da eventuali
impurità che potrebbero danneggiarli.
COLLEGAMENTO A “SCARICO LIBERO”
Per questo tipo di installazione è necessario utilizzare appositi gruppi rubinetteria ed eettuare il col-
legamento come indicato nello schema in (Fig.2) Con tale soluzione lo scaldacqua può funzionare a
qualsiasi pressione di rete e sul tubo di uscita, che ha la funzione di sfiato, non deve essere collegato
nessun tipo di rubinetto.
COLLEGAMENTO ELETTRICO
È obbligatorio, prima di installare l’apparecchio, eettuare un controllo accurato dell’impianto elet-
trico verificandone la conformità alle norme di sicurezza vigenti, che sia adeguato alla potenza mas-
sima assorbita dallo scaldacqua (riferirsi ai dati di targa) e che la sezione dei cavi per i collegamenti
elettrici sia idonea e conforme alla normativa vigente.
Il costruttore dell’apparecchio non è responsabile per eventuali danni causati dalla mancanza di messa
a terra dell’impianto o per anomalie di alimentazione elettrica. Prima della messa in funzione controllare
che la tensione di rete sia conforme al valore di targa degli apparecchi. Sono vietate prese multiple,
prolunghe o adattatori.
È vietato utilizzare i tubi dell’impianto idraulico, di riscaldamento e del gas per il collegamento di terra
dell’apparecchio. Se l’apparecchio è fornito di cavo di alimentazione, qualora si renda necessaria la sua
sostituzione, occorre utilizzare un cavo delle stesse caratteristiche (tipo H05VV-F 3x1,5 mm
2
, diametro
8,5 mm). Il cavo di alimentazione (tipo H05VV-F 3x1,5 mm
2
diametro 8,5 mm) deve essere introdotto
nell’apposito foro (Fig.3, Rif. F) situato nella parte posteriore dell’apparecchio e fatto scorrere fino a fargli
raggiungere i morsetti del termostato (Fig.6, Rif. M). La messa a terra dell’apparecchio è obbligatoria e il
cavo di terra (che deve essere di colore giallo-verde e più lungo di quelli delle fasi) va fissato al morsetto
in corrispondenza del simbolo
(Fig.6, Rif.G). Bloccare infine il cavo di alimentazione con l’apposito
ferma-cavo. Per l’esclusione dell’apparecchio dalla rete deve essere utilizzato un interruttore bipolare
rispondente alle norme nazionali vigenti (apertura contatti di almeno 3 mm, meglio se provvisto di fu
-
sibili). Se l’apparecchio non è fornito di cavo di alimentazione, le modalità di installazione deve essere
scelta tra le seguenti:
- Collegamento alla rete fissa con tubo rigido (se l’apparecchio non è fornito di ferma-cavo), utilizzare
cavo con sezione minima 3x1,5 mm
2
;
- Con cavo flessibile (tipo H05VV-F 3x1,5 mm
2
diametro 8,5 mm), qualora l’apparecchio sia fornito di
ferma-cavo.

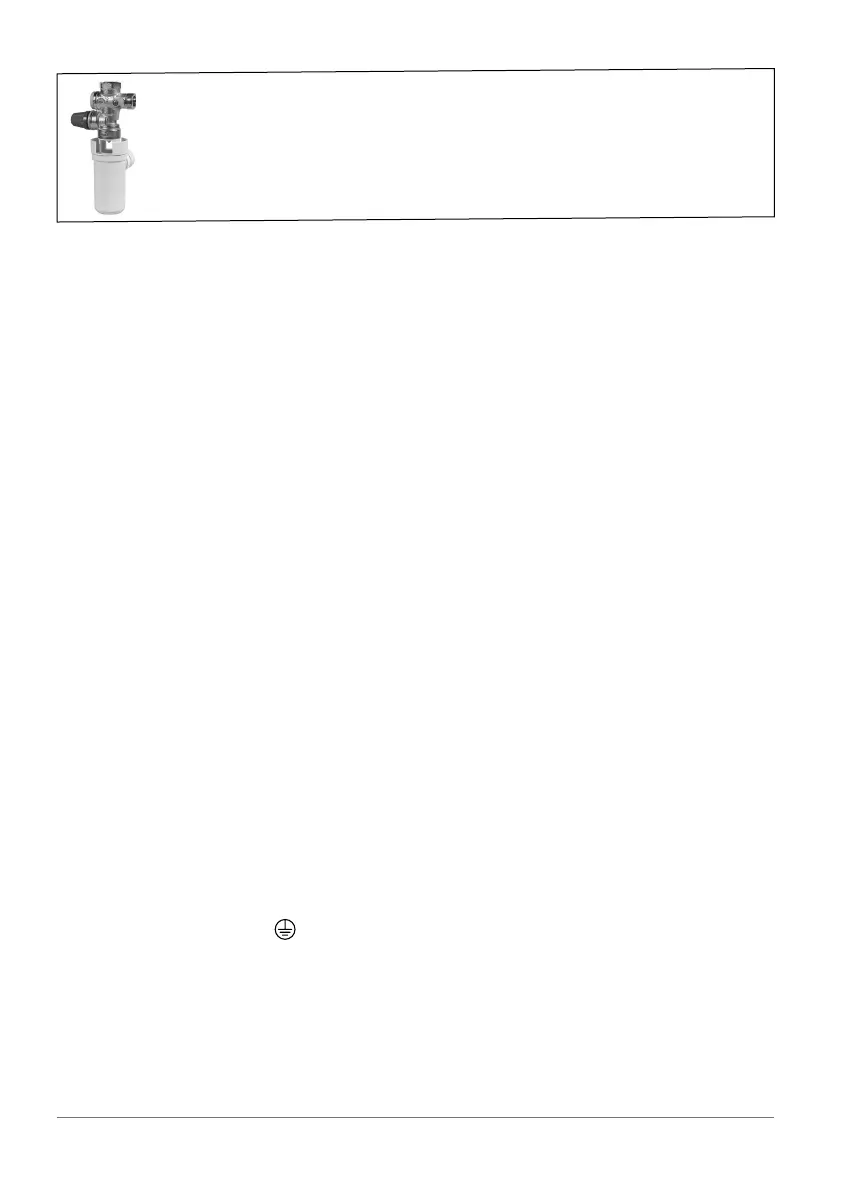

Gruppo di sicurezza idraulico 1/2” Cod. 877084
Gruppo di sicurezza idraulico 3/4” Cod. 877085 (per prodotti con tubi di entrata con diametri 1/2”)
Gruppo di sicurezza idraulico 1” Cod. 885516 (per prodotti con tubi di entrata con diametri 3/4”)
Sifone 1” Cod. 877086 (per prodotti con tubi di entrata con diametri 1”)
