Ariston FAST EVO X ONT - Electrical Diagram; Električni Dijagram

25
postavljanje
installation
1 2
3
4
6
9
8
7
10
5

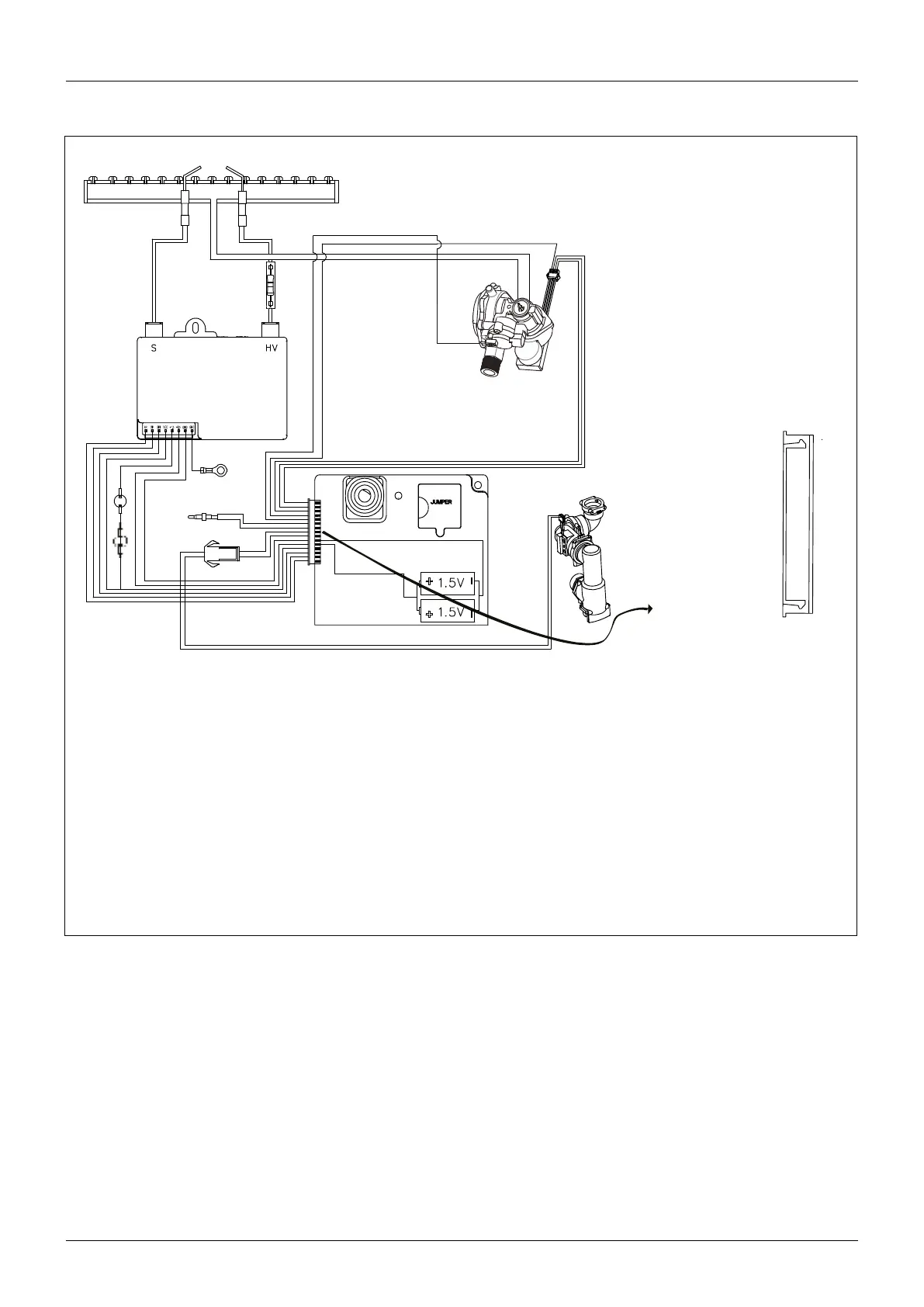

Električni dijagram
Opis:
1. Detekcijska elektroda
2. Elektroda za paljenje
3. Plinski ventil
4. Prekidač dotoka vode
5. Glavni elektronički modul
6. Dugme ON/OFF i regulator topline
7. Dioda LED
8. Osjetnik temperature izlazne vode
9. Termostat za pregrijavanje vode i dima
10. Paljenje elektroničkog modula
žuto - 15
narančasto - 14
smeđe
- 13
crveno - 12
crveno - 11
crno - 10
narančasto - 9
zeleno - 8
bijelo - 7
crno - 6
narančasto - 5
zeleno - 4
narančasto - 3
crveno - 2
crno - 1
ELECTRICAL DIAGRAM
Legend:
1. Detection Electrode
2. Ignition electrode
3. Gas valve
4. Water ow switch
5. Main P.C.B.
6. Switch ON/OFF and D.H.W. temperature knob
7. LED
8. Outgoing water temperature sensor
9. Overheat thermostat water and fume
10. Ignition P.C.B.
