Ariston GENUS PREMIUM EVO HP 85

installationinstalación
17
A. Envío calefacción 1” M
C. Entrada gas 3/4”M
E. Retorno calefacción 1” M
G. Evacuación de los condensados
A. Envío calefacción 1” ¼ M
C. Entrada gas 1” M
E. Retorno calefacción 1” ¼ M
G. Evacuación de los condensados
A. Envío calefacción 1” 1/2 M
C. Entrada gas 1” M
E. Retorno calefacción 1” 1/2 M
G. Evacuación de los condensados
Conexión Hidráulica
En la  gura están representadas las uniones para la conexión
hidráulica y de gas de la caldera.

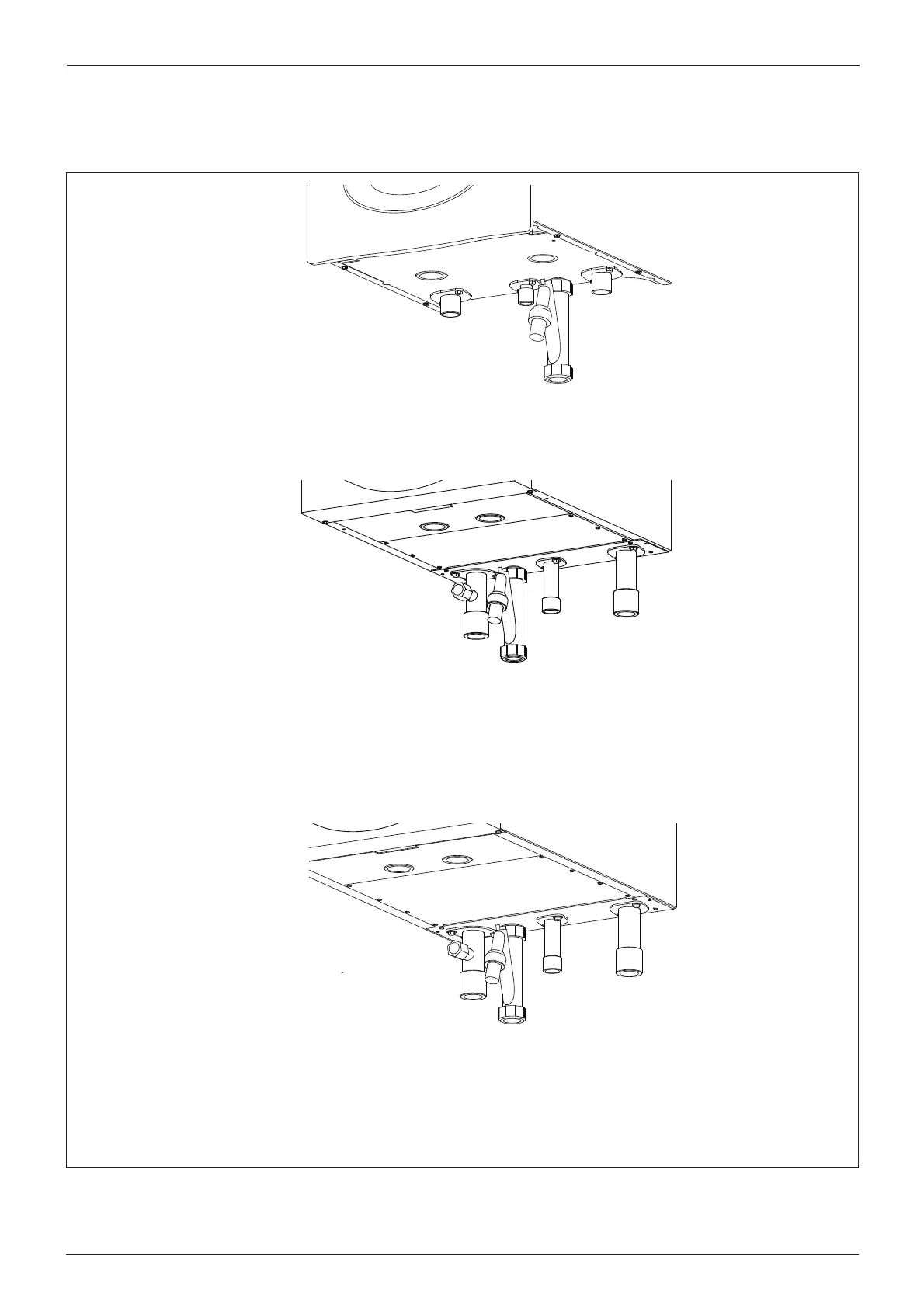

Vista de las conexiones
Water connection
The illustration shows the connections for the water and gas
attachments of the boiler.
View of the Boiler Connections
A
C
E
F
A
C
E
F
GENUS PREMIUM EVO HP 85/100
GENUS PREMIUM EVO HP 115/150
GENUS PREMIUM EVOHP 45/65
A. Central heating Flow 1” 1/2 M
C. Gas Inlet 1” M
E. Central Heating Return 1” 1/2 M
G. Drain condensate
A. Central heating Flow 1” ¼ M
C. Gas Inlet 1” M
E. Central Heating Return 1” ¼ M
G. Drain condensate
A
C
E
F
A. Central heating Flow 1” M
C. Gas Inlet 3/4”M
E. Central Heating Return 1” M
F. Drain condensate
