Ariston GENUS PREMIUM EVO HP 85

área técnica
technical area
54

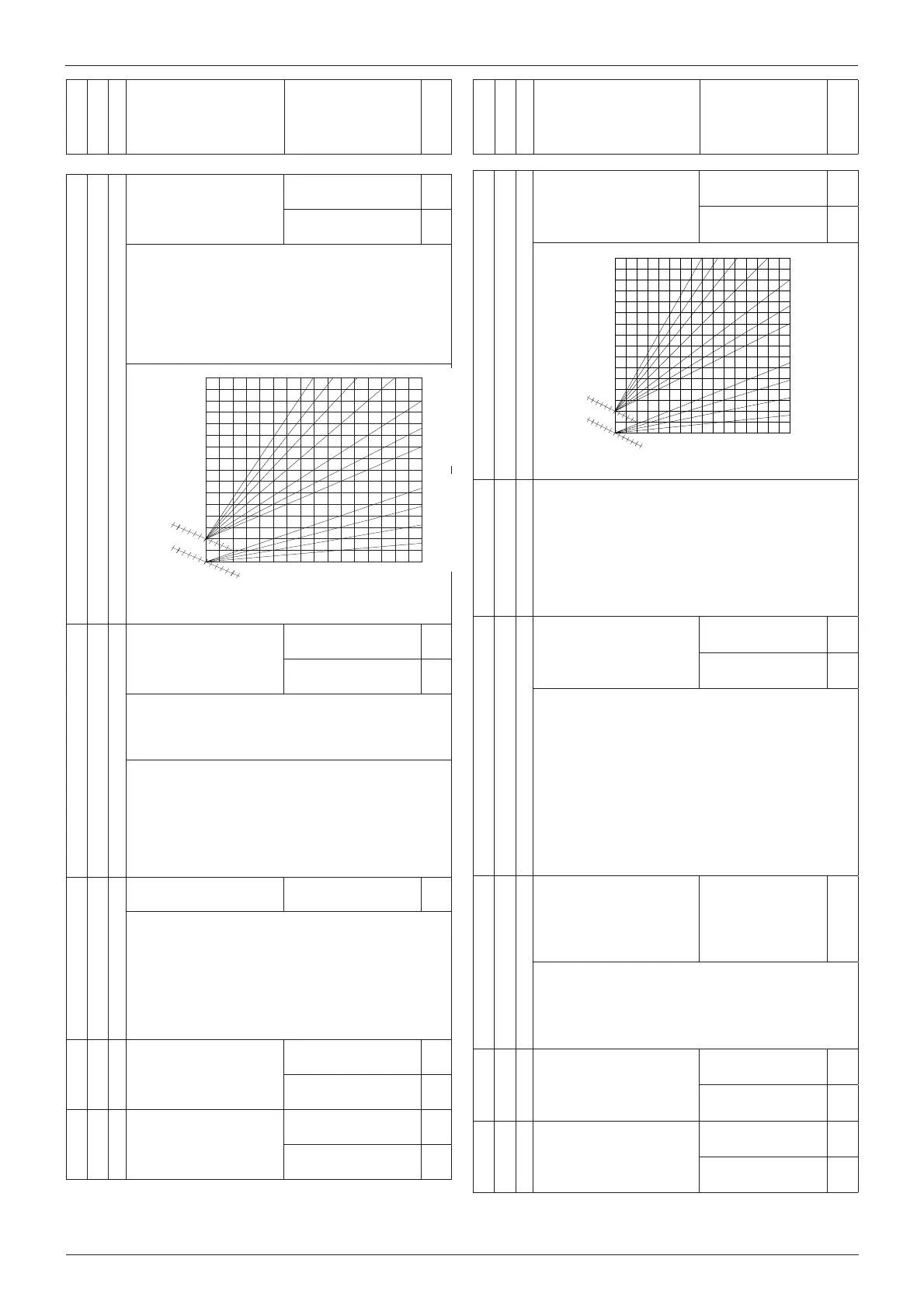

4. 2. 2 Zone 1 Slope from 1.0 to 3.5
(high temperature)
1.5
from 0.2 to 0.8
(low temperature)
0.6
Flow Temperature
Low temperature High temperature
External temperature
Ambiente temperature
setting value
°C
20
25
15
30
40
50
60
70
80
90
100 °C
10
2.5 3.0 3.5 2.0
1.5
1.2
1.0
0.8
0.6
0.4
0.2
5 0 -5 -10 -15 -20 °C
When an outdoor sensor is used, the boiler calculates the
most suitable delivery temperature, taking into account
the outside temperature and type of system.
The type of curve should be selected in correspondence
with the projected temperature of the system and the
nature of the dispersions present in the structure.
For high-temperature systems, one of the curves depicted
below may be chosen.
4. 2. 3 Parallel curve shift Zone
1 O set
Auto Function active
from - 14 to + 14 (°C)
(high temperature)
0
from - 7 to + 7 (°C)
(low temperature)
0
To adapt the heating curve to the system requirements,
shift the curve in parallel so that the calculated  ow
temperature is modi ed, in addition to the room tempe-
rature.
By accessing the parameter and turning the encoder,
it is possible to shift the curve in a parallel direction.
The shifting value can be read on the display: from -14
to +14 for high-temperature devices, or from -7 to 7 for
low-temperature devices. Each step corresponds to a 1°C
increase/decrease In the  ow temperature with respect to
the set-point value.
4. 2. 4 Room sensor In uence
to calculate the set-
point temperature
- Thermoregulation
enabled-
from 0 to 20 20
If setted = 0 the room temperature doesn’t in uence the
calculation of the set-point.
If setted = 20, the room temperature has the maximun
in uence to calculate the set-point
- only active when the BUS device is connected
4. 2. 5 Maximum Central Heating
Temperature Zone 1
from 35 to 85 °C
(Param. 420 = 1)
82
from 20 to 45 °C
(Param. 420 = 0)
45
4. 2. 6 Minimum Central Heating
Temperature Zone 1
from 35 to 85 °C
(Param. 420 = 1)
40
from 20 to 45 °C
(Param. 420 = 0)
25
menú submenú parámetro Descripción Campo de regulación Con guraciones de fábrica
menu sub-menu parameter description value default setings
4. 2. 2 Curva Termorregulación
Zona1
de 0.2 a 0.8
(baja temperatura)
0.6
de 1.0 a 3.5
(alta temperatura)
1.5
Cuando se utiliza la sonda externa, la caldera calcula la
temperatura de impulsión más adecuada, teniendo en
cuenta la temperatura exterior y el tipo de instalación.
El tipo de curva se debe elegir en función de la
temperatura proyectada para la instalación y de la
magnitud de las dispersiones presentes en la estructura.
Para instalaciones a alta temperatura es posible elegir
entre una de las curvas representadas al lado.
température de départ de l’installation
basse température haute température
température externe
valeur de consigne
températue ambiante
°C
20
25
15
30
40
50
60
70
80
90
100°C
10
2.53.03.5 2.0
1.5
1.2
1.0
0.8
0.6
0.4
0.2
5 0 -5 -10 -15 -20 °C
Temperatura externa
Alta temperatura
Temperatura de salida de la
instalación
Valor de consigna de
temperatura ambiente
Baja temperatura
4. 2. 3 Zona 1 Desplazamiento de -7 a +7
(baja temperatura)
0
de -14 a +14
(alta temperatura)
0
Para adaptar la curva térmica a las exigencias de la
instalación, es posible, desplazar paralelamente la curva
para modi car la temperatura de impulsión calculada y,
en consecuencia, la temperatura ambiente.
Con la termorregulación activada, encendiendo el
parámetro y girando el mando 4 se puede mover
paralelamente la curva, cada paso equivale a un
aumento/disminución de 1°C de temperatura de
entrada con respecto al set-piont.
¡Atención!
Sin entrar al parámetro se pueden desplazar de forma
paralela las curvas girando el encoder
4. 2. 4 Zona 1 In uencia
Ambiente
de 0 a 20
20
Seleccionar la in uencia del detector ambiente para el
cálculo de la temperatura de set-point
- Termorregulación activada
Si se  ja en 0, la temperatura medida por el detector
ambiente no in uye en el cálculo del set-point. Si se  ja
en 20, la temperatura ambiente medida tiene la mayor
in uencia en el cálculo del set-point. Activo sólo con los
dispositivos modulantes conectados (opcional)
4. 2. 5 Zona 1 Máx. temperatura de 35 a + 82 °C
si parámetro 420 = 1
82
de 20 a + 45 °C
si parámetro 420 = 0
45
4. 2. 6 Zona 1 Mín. temperatura de 35 a + 82 °C
si parámetro 420 = 1
35
de 20 a + 45 °C
si parámetro 420 = 0
20
