IT
3

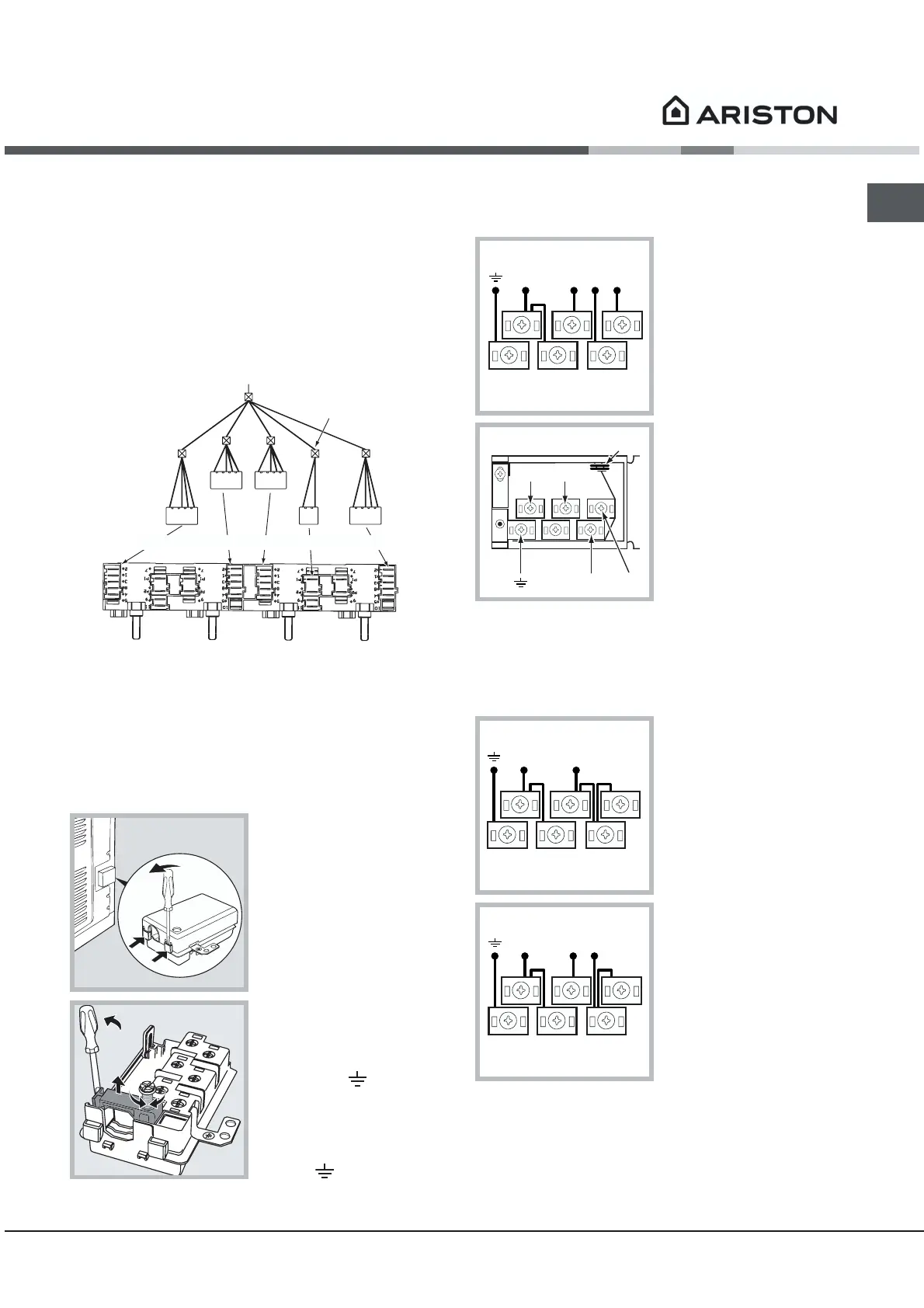

Collegamento elettrico
Lallacciamento elettrico alla rete deve essere
realizzato sulla cucina, che è predisposta per il
funzionamento con corrente alternata, con tensione
e frequenza indicate nella targhetta caratteristiche
(vedi pagina seguente).
Il piano cottura si collega alla cucina tramite un
apposito connettore.
Riposizionare la protezione metallica dopo la
connessione del piano. In caso di rimozione del
piano è necessario rimettere il tappo rosso in
origine sopra il connettore rosso.
Montaggio del cavo di alimentazione
1. Aprire la morsettiera
facendo leva con un
cacciavite sulle
linguette laterali del
coperchio: tirare e
aprire il coperchio (vedi
figura).
2. Svitare la vite del
serracavo e toglierlo
facendo leva con un
cacciavite (vedi figura).
3. Togliere le viti dei
contatti L-N-
e poi
fissare i cavetti sotto le
teste delle viti
rispettando i colori Blu
(N) Marrone (L) Giallo-
Verde (
).
La morsettiera è predisposta per il collegamento a
400 V trifase (vedi figure sotto).
400V 3N~H05RR-F
5x2.5 CEI-UNEL 35363
Se limpianto elettrico corrisponde ad altre
caratteristiche (vedi figure sotto), effettuare il
collegamento elettrico utilizzando i cavallotti di
collegamento alloggiati dentro la scatola P.
230V 1N~H07RN-F 3x4
CEI-UNEL 35364
400V 2N~H05RR-F
4x2.5 CEI-UNEL 35363
3. Fissare il cavo di alimentazione nellapposito
fermacavo.
4. Chiudere il coperchio della morsettiera.
NL
1
3
2
4
5
NL2L1
1
3
2
4
5
NL3L1L2
1
3
2
4
5
CUCINA INCASSO
BIANCO ROSSO GIALLO BLU
VERDE
Presente solo
su alcuni
modelli
PIANO INCASSO
