26 / IT
INSTALLAZIONE DELL’INTERFACCIA DI SISTEMA
Posizionamento
L’interfaccia di sistema riconosce la temperatura ambiente, per cui si
deve tener conto di questo fattore nello scegliere il posizionamento
della stessa.
Si consiglia un posizionamento lontano da fonti di calore (radiatori,
esposizione diretta alla luce solare, camini etc.) così come si consiglia
di evitare un posizionamento in prossimità di correnti d’aria o aperture
verso l’esterno che possano infl uenzare il funzionamento dell’inter-
faccia di sistema.
Si richiede inoltre di posizionare l’ interfaccia ad almeno 1.5 m dal
pavimento.
N.B. UTILIZZARE L’INTERFACCIA DI SISTEMA IN DOTAZIONE.
ATTENZIONE
L’installazione deve essere eseguita da personale tecnico quali-
cato. Prima di installare l’apparecchio, assicurarsi che l’alimen-
tazione elettrica non sia collegata.

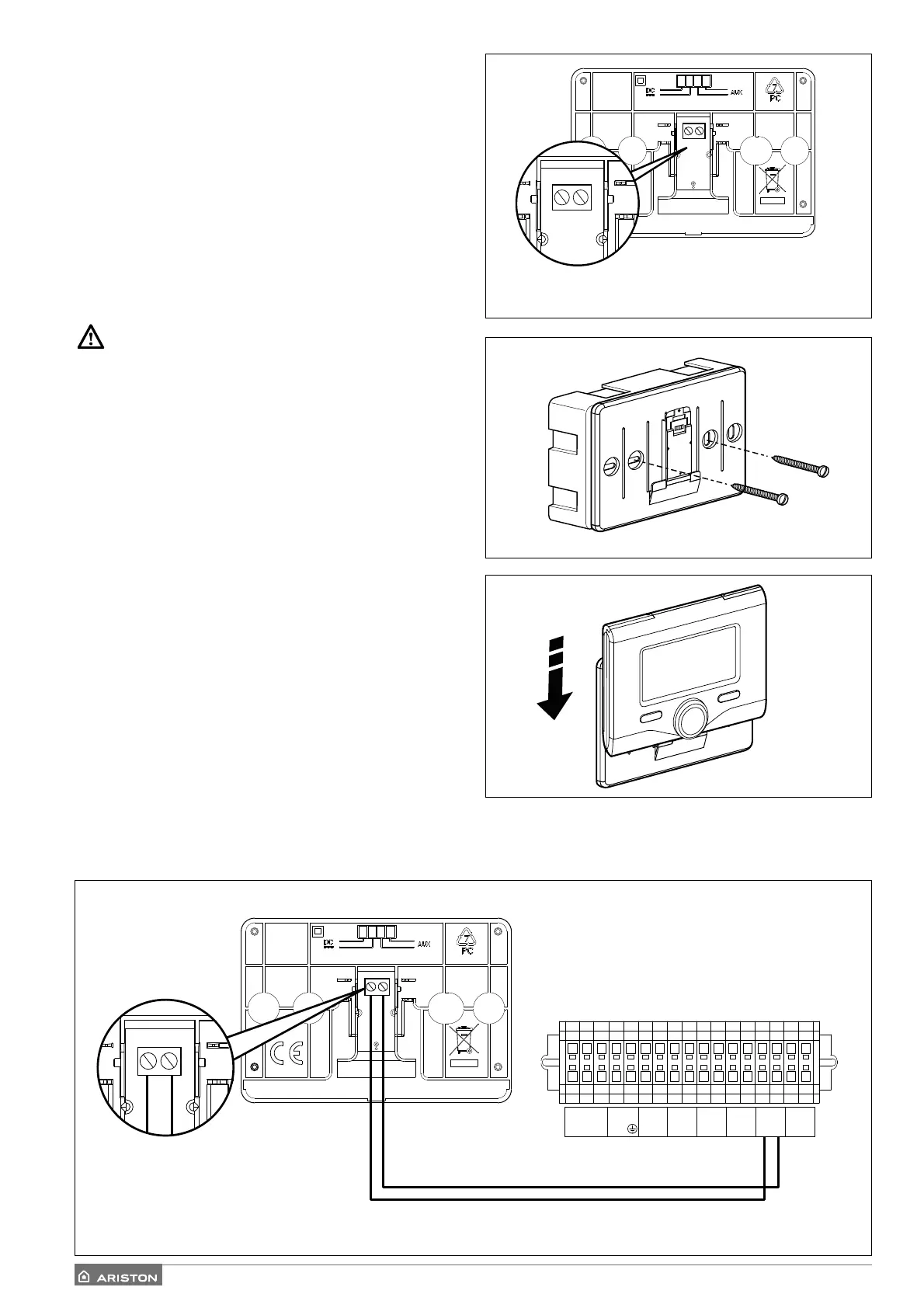

Installazione a parete
Il fi ssaggio al muro dell’interfaccia di sistema Sensys deve essere ef-
fettuato prima del collegamento alla linea BUS.
- prima di collegare i fi li alla base dell’interfaccia di sistema, far scor-
rere la linguetta di protezione del connettore e sollevarla (fi g.1),
- collegare la coppia di fi li al connettore (come spiegato nella pagina
seguente) e richiudere la linguetta di protezione (fi g.2),
- aprire i fori necessari per il fi ssaggio
- ssare la base dell’apparecchio alla scatola sulla parete, usando le
viti fornite nel kit (fi g.3),
- posizionare l’interfaccia di sistema sulla base, spingendola delica-
tamente verso il basso (fi g.4).
Connessione al sistema
L’invio, la ricezione e la decodifi ca dei signali viene effettuata mediante
protocollo BUS, il quale garantisce l’interazione tra il sistema e l’inter-
faccia.
Connettere i cavi alla morsettiera presente nel quadro dell’unità inter-
na del sistema.
NOTA:
Nel collegamento tra l’interfaccia di sistema e l’unità interna,
per evitare problemi di interferenze, utilizzare un cavo scher-
mato o un doppino telefonico.
BUS
B T
ANODE
SE TNK
BUS
TA 1 TA 2
MOD BUS
GND
A+ B-
B T
IN
AUX 1+24V
INTERFACCIA
DI SISTEMA
UNITÀ INTERNA
Fig. 1
Fig. 2
Fig. 3
B T
BUS
B T
