Ariston NIMBUS PLUS 70 S EXT - Riscaldamento;Raffrescamento

9 / IT
6
8
9
10
1
2
45
14
16
7
15
13
12
11
3
1. Circolatore
2. Manometro
3. Valvola di scarico
4. Sonda di temperatura ritorno dall’impianto
di riscaldamento/raffrescamento
5. Pressostato
6. Sonda temperatura TR (tubo refrigerante)
7. Valvola di sicurezza 3 bar
8. Assieme condensatore
9. Vaso espansione
10. Sonda temperatura LWT
11. Degasatore automatico
12. Flussimetro
13. Resistenza elettrica supplementare
14. Termostato di sicurezza a riarmo manuale
15. Termostato di sicurezza a riarmo automatico
16. Sonda di temperatura mandata all’impianto
di riscaldamento/raffrescamento

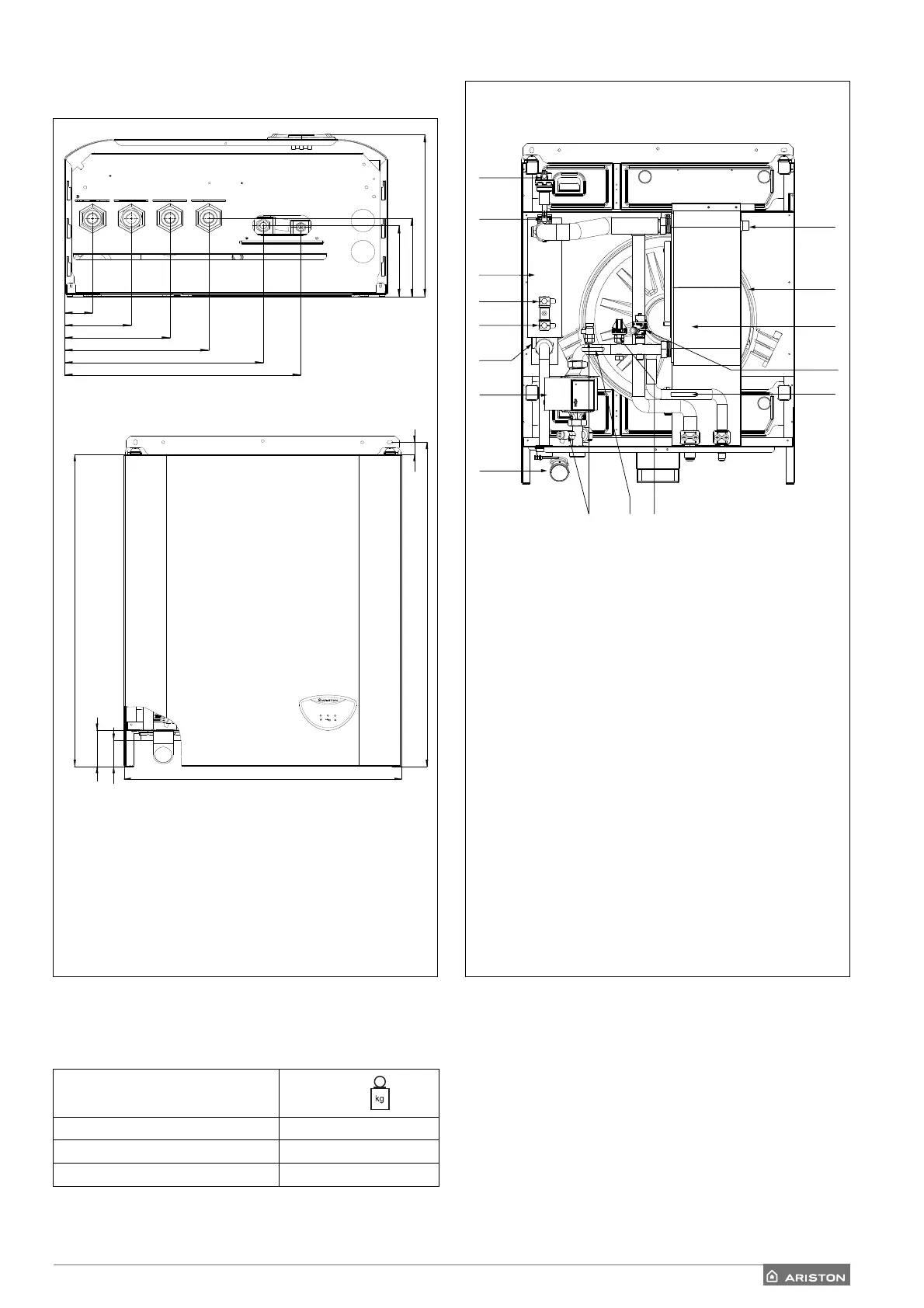

UNITÀ INTERNA
Dimensioni e Pesi
Vista complessiva
A.
Mandata acqua calda/fredda verso l’impianto G 1” M
B.
Ritorno acqua fredda/calda dall’impianto G 1” M
C. Connessione Gas Refrigerante dall’unità esterna 5/8” M
D. Connessione Gas Refrigerante all’unità esterna 3/8” M
UNITÀ INTERNA
Peso
WH 40 50 S 36
WH 70 S 37
WH 90 110 S 40









58
81
701
728
27
600
AB
CD
