11

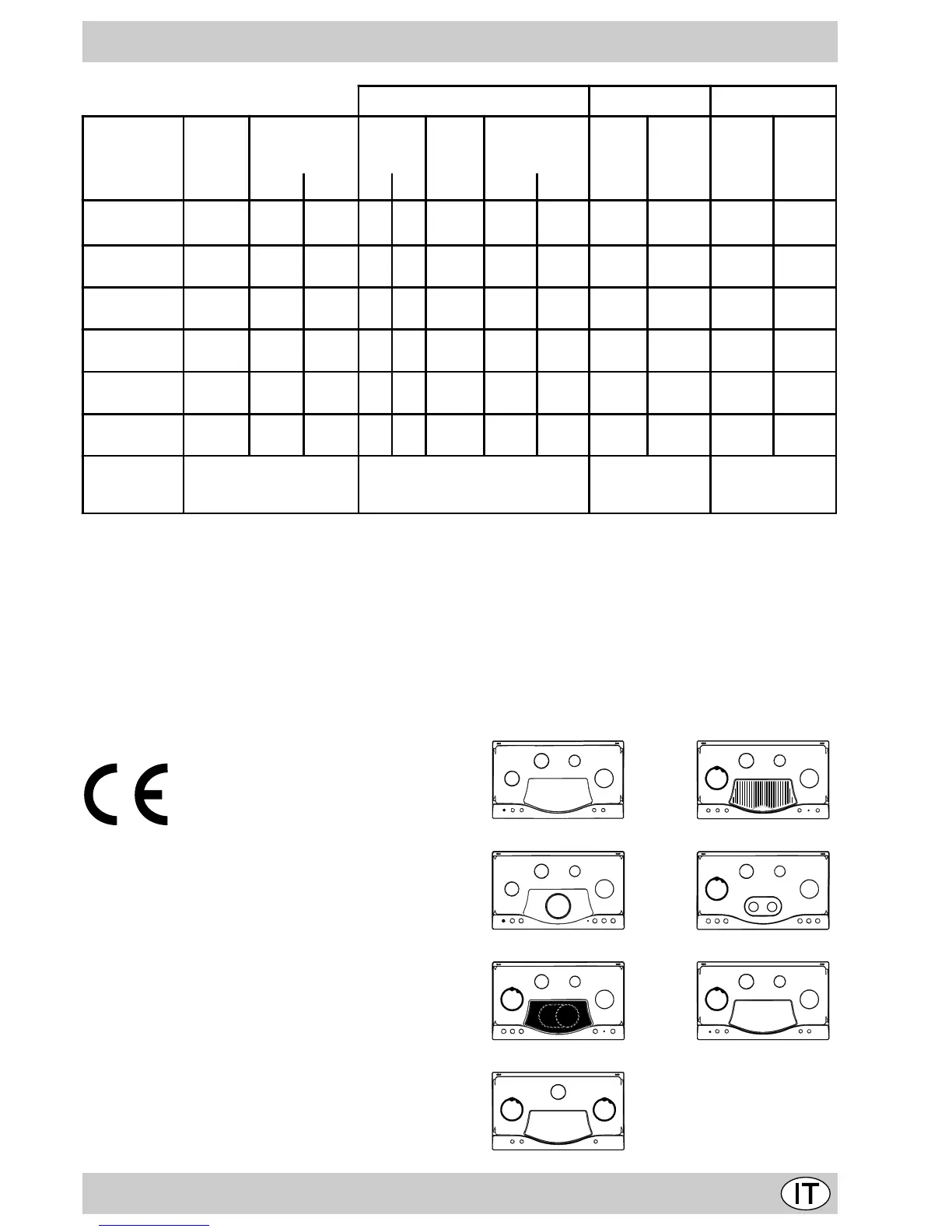

Caratteristiche dei bruciatori ed ugelli
* A 15°C e 1013 mbar-gas secco
** Propano P.C.S. = 50,37 MJ/kg
*** Butano P.C.S. = 49,47 MJ/kg
Naturale P.C.S. = 37,78 MJ/m
3
Città P.C.S. = 15,87 MJ/m
3
Attenzione: Conformemente alla Direttiva 90/396/CEE
l'adattabilità al Gas Città è consentita solo per apparecchi
con dispositivo di sicurezza contro le fughe di gas (riferi-
mento F).
Per la trasformazione a gas Città, richiedere il kit ugelli ad
un centro di Assistenza Tecnica Merloni Elettrodomestici.
N.B: l'adattabilità al gas Città non è comunque consentita
per i modelli con bruciatore Semi-Pesciera.
(1) Solo per apparecchi con dispositivo di sicurezza con-
tro le fughe di gas (riferimento F).
PH 940M / PH 940MS
R
S
S
A
PH 941M / PH 941MS
R
S
S
A
PH 941MSTV
RR
A
S
TC
PH 930...
TC
S
TC
PH 941MSTB
TC
S
RR
A
PH 960MST
RR
S
A
TC
SP
PH 940MST
TC
S
RR
A
Questa apparecchiatura è conforme alle seguenti
Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e successi-
ve modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagne-
tica) e successive modificazioni;
- 90/396/CEE del 29/06/90 (Gas) e successive
modificazioni;
- 93/68/CEE del 22/07/93 e successive modificazioni.
Tabella 1 Gas liquido Gas naturale Gas città
Bruciatore Diametro
(mm)
Potenza termica
kW (p.c.s.*)
By-pass
1/100
(mm)
Ugello
1/100
Portata *
g/h
Ugello
1/100
Portata *
l/h
Ugello
1/100
Portata *
l/h
Nomin. Ridot. (1) (mm) *** ** (mm) (mm)
Rapido
(Grande) (R)
100 3,00 0,7 41 39 86 218 214 116 286 285 680
Rapido Ridotto
(RR)
100 2,60 0,7 41 39 80 189 186 110 248 260 592
Semi Rapido
(Medio) (S)
75 1,65 0,4 30 28 64 120 118 96 157 185 374
Ausiliario
(Piccolo) (A)
55 1,00 0,4 30 28 50 73 71 71 95 145 227
Tripla Corona
(TC)
130 3,25 1,3 60 57 91 236 232 133 309 320 737
Semi-Pesciera
(SP)
- 1,50 0,4 30 28 60 109 107 95 143 - -
Pressioni di
alimentazione
Nominale (mbar)
Minima (mbar)
Massima (mbar)
37 **
25 **
45 **
28-30 ***
20 ***
35 ***
20
17
25
8
6
15
