TR
162 /

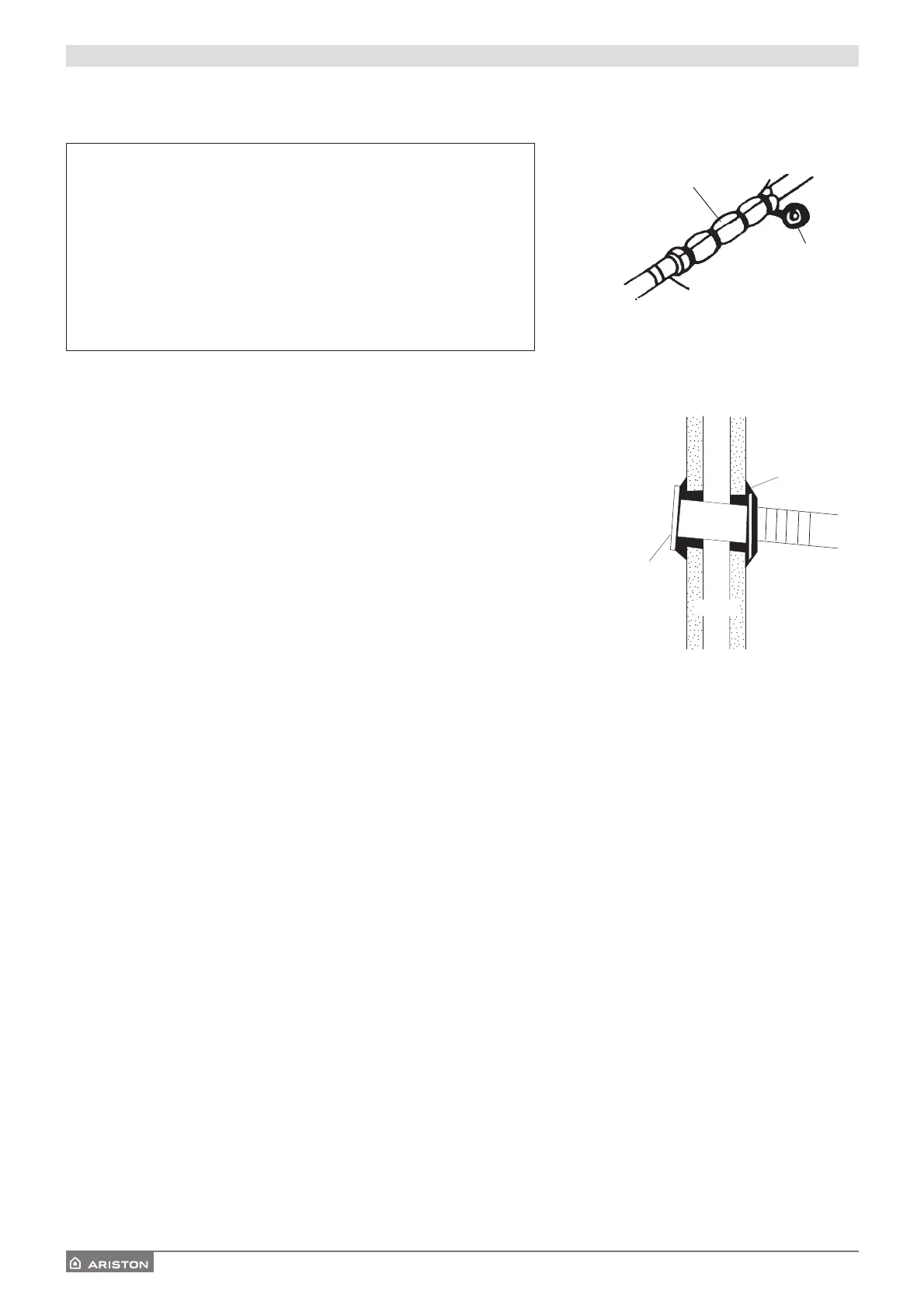

MONOSPLİT MONTAJI (dış ünite) MONOSPLİT MONTAJI (dış ünite)
1L
2N
S
W
L
N
L
(A)
N
(A)
S
(A)
L
N
3. Kabloları kablo kelepçeleriyle sabitleyin.
4 Kapağı yerine iyice oturtarak takın
3.3 ANA ŞEBEKEYE BAĞLAMA
Cihazın bağlanması mevcut standartlara ve iç tesisat elektrik şartnamelerine uygun olacak ve 30MA lik kaçak akım şalteriyle
korunacaktır. Ana şebekeye bağlama kalıcı (fi ş kullanmadan) yapılacak ve bağlantı CEIEN standartlarına uygun kontak hava aralığı
en az 3 mm olan çok kutuplu bir anahtarla, tercihan sigorta ile donatılacaktır. Cihazın emniyetle çalışması için uygun bir toprak
bağlantısı da yapılmalıdır.
1. Kapağı çıkartın.
2 İletken kabloları vidayla bağlanan klemenslere takın. Klemensleri sıkıca bağlayın Kabloları klemenslere sıkıca
vidalayın. Gevşeme olmasın.
3 Kabloları kablo kelepçeleriyle sabitle
4 Kapağı yerine iyice oturtarak takın
MONOSPLİT MONTAJ MULTISPLIT MONTAJ
1L
2N
S
W
L
N
L
(A)
N
(A)
S
(A)
L
N
3.4 BAĞLANTI TİPLERİ
MONOSPLİT TESİS AT
Harici ünite modeli Elektrik besleme
Anahtar
tipi
Bağlantı kablosu
Bağlantı ka-
blosu tipi
Elektrik be-
sleme kablosu
Elektrik be-
sleme kablosu
tipi
PRIOS R32 25 MD0-O
220-240 ~ 50 Hz 20A 5G, 1,5 mm
2
H07RN-F 3G 1,5 mm² H07RN-F
PRIOS R32 35 MD0-O
220-240 ~ 50 Hz 20A 5G, 1,5 mm
2
H07RN-F 3G 1,5 mm² H07RN-F
PRIOS R32 50 MD0-O
220-240 ~ 50 Hz 20A 5G, 2,5 mm
2
H07RN-F 3G 2,5 mm² H07RN-F
MULTISPLIT INSTALLATIE
Harici ünite modeli Elektrik besleme Anahtar tipi Bağlantı kablosu
Bağlantı ka-
blosu tipi
Elektrik be-
sleme kablosu
Elektrik be-
sleme kablosu
tipi
DUAL 50 XD0C-O 220-240 ~ 50 Hz 20A 4G 1,5 mm
2
H07RN-F 3G 1,5 mm
2
H07RN-F
TRIAL 80 XD0C-O 220-240 ~ 50 Hz 30A 4G 1,5 mm
2
H07RN-F 3G 1,5 mm
2
H07RN-F
QUAD 110 XD0C-O
220-240 ~ 50 Hz 30A 4G 1,5 mm
2
H07RN-F 3G 2,5 mm
2
H07RN-F
Elektrik besleme
Elektrik besleme
