Ariston PRO1 User Manual

7
8
10
12
13
9
1
2
3
4
5
6
TEST
LIGHT
TEST
LIGHT
RESET
RESET
11
78
10
12 13
9
145
6
23
TEST
LIGHT
TEST
LIGHT
RESET
RESET
1114
14
1. Внешний корпус
2. Кронштейн
3. Внутренний бак
4. Выход горячей воды
5. Магниевый анод
6. Вход холодной воды
7. Теплоизоляция
8. Гильза термостата
9. Нагревательный элемент (ТЭН)
10. Фланец
11. Термостат
12. УЗО (опционально)
13. Кабель питания (опционально)
14. Ручка регулирования (опционально)
1. Outer housing
2. Bracket
3. Inner tank
4. Hot water outlet
5. Magnesium anode
6. Cold water inlet
7. Thermal insulation
8. Thermostat shell
9. Heating element
10. Flange
11. Thermostat
12. RCD (optional)
13. Power supply cable (optional)
14. Кnob (optional)
1.  
2. 
3.  
4.   
5.  
6.   
7. 
8.  
9.   ()
10. 
11. 
12.  ()
13.   ()
14.   ()

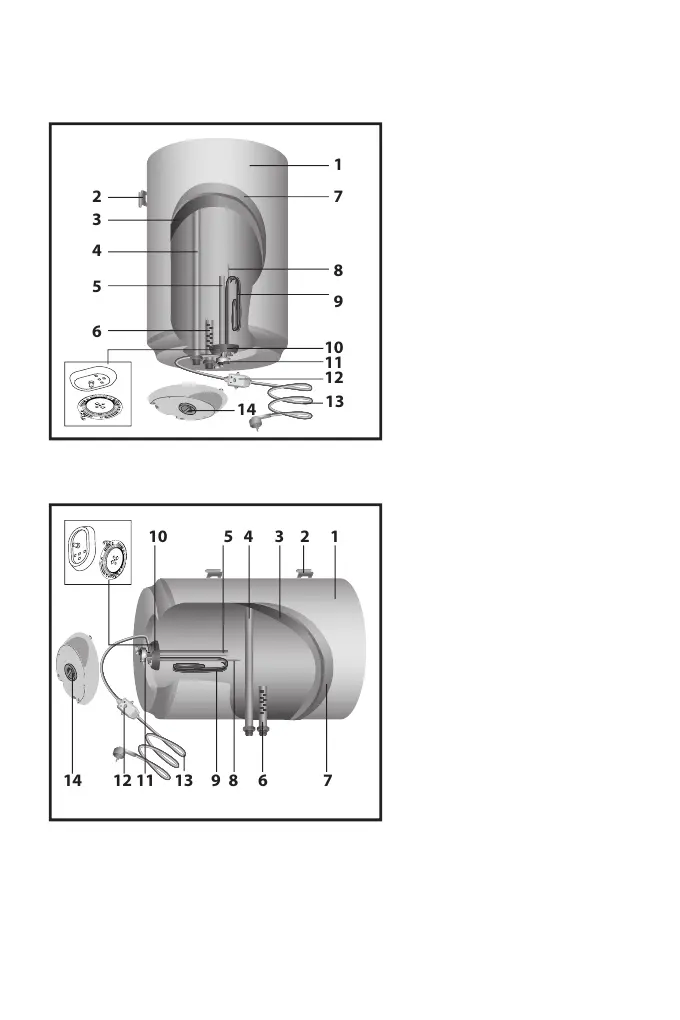

1. Outer housing
2. Bracket
3. Inner tank
4. Hot water outlet
5. Magnesium anode
6. Cold water inlet
7. Thermal insulation
8. Thermostat shell
9. Heating element
10. Flange
11. Thermostat
12. RCD (optional)
13. Power supply cable (optional)
14. Knob (optional)
MOD. A B C D
50 V 543 163 480 165
80 V 748 163 480 165
100 V 900 163 480 165
90°
S12
Modelli verticali
Vertical models
MOD. A (mm) B (mm)
50 V 573 193
80 V 778 193
100 V 918 181
FLEX 80 V 778 295
FLEX 100 V 918 283
Min. 3 - Max 8 mm
Устройство водонагревателя
Water heater device
56

Ariston PRO1 Specifications

General

Heating Element	Copper
Maximum working pressure	8 bar
Power	1.5 kW
Safety Features	Safety Valve
Type	Water Heater
Insulation Material	Polyurethane
Dimensions	Varies by model
Weight	Varies by model
Voltage	230 V
