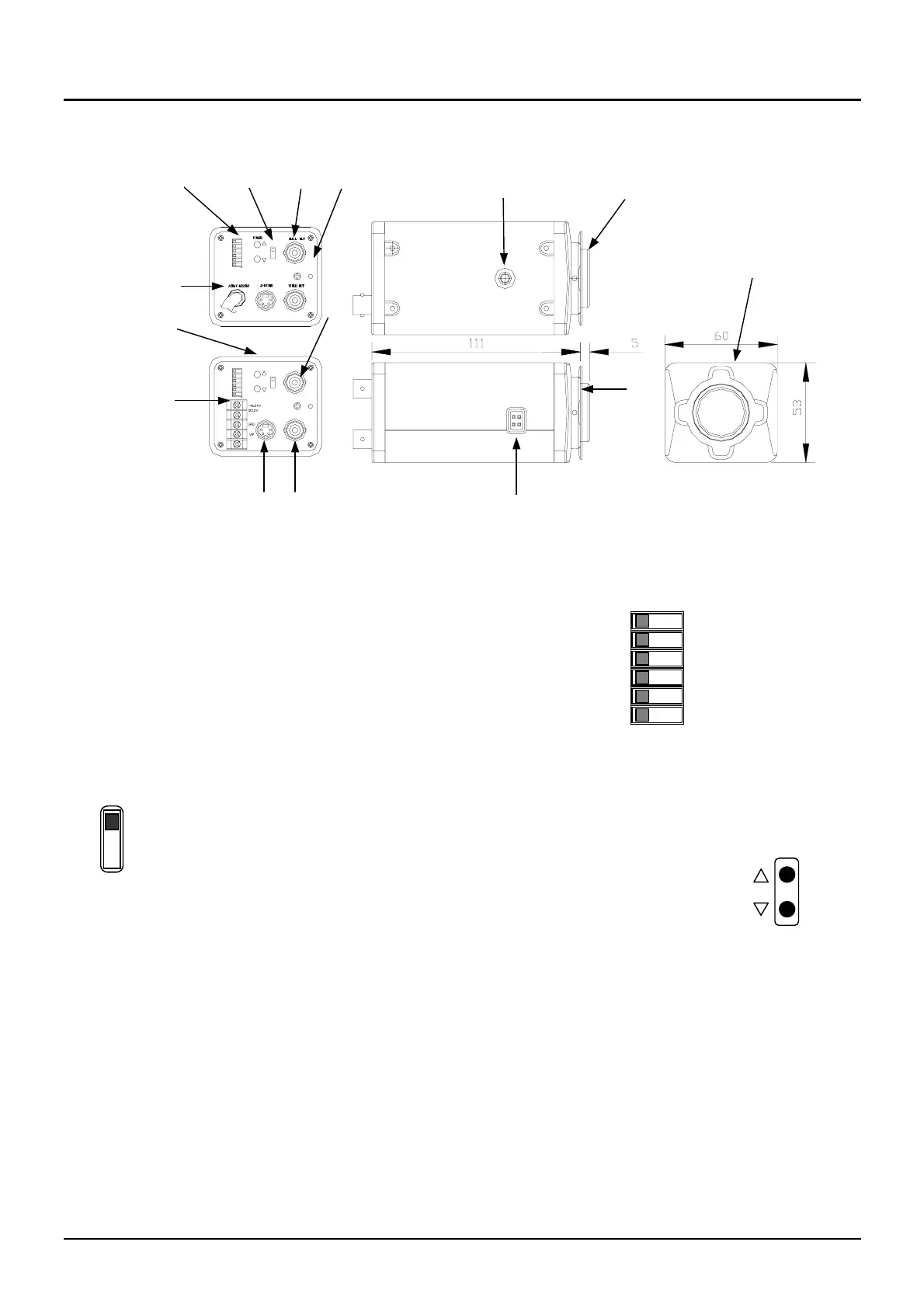

CAMERAFUNCTIES EN -SCHAKELAARS
Sommige kenmerken kunnen verschillen afhankelijk van het model.
Alle bovenstaande afmetingen zijn in mm weergegeven.
A. C (CS) montageaanpassingsstuk
Bij gebruik van een CS-montagelens dient de C-montagering
verwijderd worden.
B. Verstelling achtergrondbrandpunt.
Draai de blokkeerschroef voor het achtergrondbrandpunt los.
Verdraai de ring om het brandpunt in te stellen. (B&D)
C. Cameramontagepunten.
Standaard schroefdraad 1/4” BSW of 20 UNC.
D. Blokkeerschroef instelling achtergrondbrandpunt (B&D)
E. Connector autodiafragmalens en Direct Drive lens (MINI JACK).
Zie hoofdstuk “Connector autodiafragmalens” hieronder
F. Rode voedings indicatie LED
G. Aansluiting monitor (BNC).
Tweede video-uitgang aansluiting (1 V rimpelspanning)
H. Schakelaar lensmodus
DD: Voor Direct Drive lenzen
VD: Voor autodiafragmalenzen met video-aandrijving
AES: Voor lenzen met vast / handmatig diafragma
I. Instelling DC-niveau.
Bij gebruik van een Direct Drive (DD) lens, moet de
potentiometer voor het lensniveau zo worden ingesteld dat de
lichtintensiteit correct is.
J. Schakelaar 1
Auto Tracking witbalans
Autom. compensatie achtergrondverlichting AAN/UIT
Normale AGC / Super AGC
GAMMA 0.45 / 1 (standaard 0.45)
Lijnvergrendeling / Interne synchronisatie.
Geen aansluiting
K. Externe knop voor gesynchroniseerde
faseregeling lijnvergrendeling (model met
lijnvergrendeling) (zie figuur rechts).
L. 85-265 VAC voedingskabel
M. 12 VDC of 24 VAC aansluitblok
N. Aansluiting video-uitgang (BNC)
Hoofdaansluiting video-uitgang (1 V rimpelspanning)
O. Y/C uitgang S-klem
Voor aansluiting Y/C-uitgang
Y: 1 V rimpelspanning en C: 0,3 V rimpelspanning bij 75 ohm
belasting
